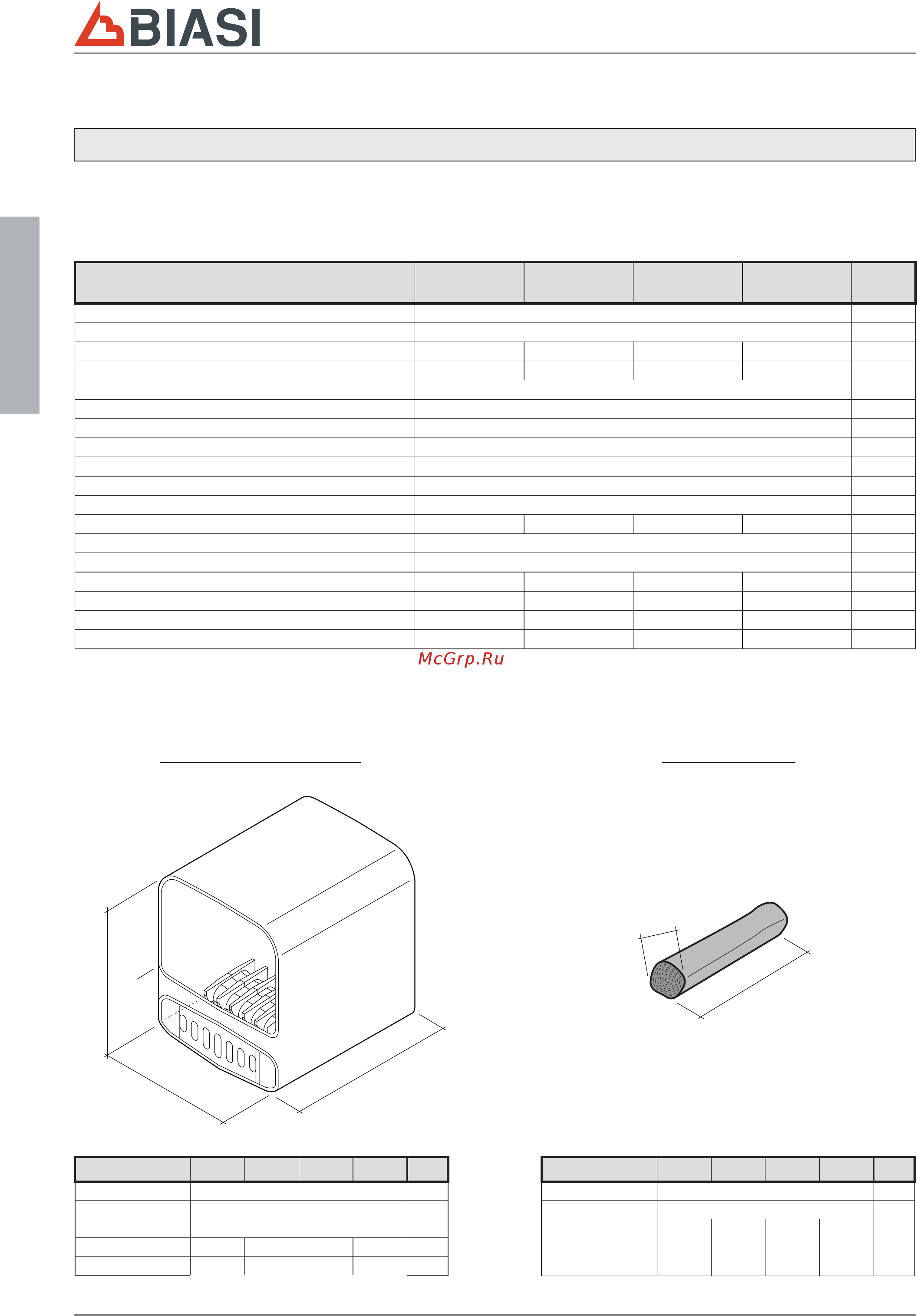

- 10 -
ОБЩИЕ СВЕДЕНИЯ
(*) С 10% относительно сухих продуктов сгорания при 0°C, 1013 мбар.
(**) Соответствует по КПД и выбросам.
ТЕХНИЧЕСКИЕ ДАННЫЕ
ОПИСАНИЕ
3WOOD
21
3WOOD
26
3WOOD
31
3WOOD
36
Вид топлива Только деревянные полена (12 - 20% отн. влажности)
Страна/страны назначения ЕЭС
Средняя номинальная тепловая мощность, макс. (Pn Max)
21,2 26,2 30,5 35,2 kW
Полезный КПД при Pn Max (80/60°C) 63,3 63,3 63,1 63 %
Средняя температура продуктов сгорания (∆T)
270 °C
Разрежение у дымохода (Мин./Макс.) 0,1 / 0,3 mbar
Максимальная допустимая температура 95 °C
Рабочая температура (диапазон) 40 ÷ 90 °C
Минимальная допустимая температура возврата
50 °C
Макс. рабочее давление "PMS" 4 bar
Класс прибора (**) 1 кол.
CO (*) ≤ 16000 ≤ 18000 ≤ 20000 ≤ 22000 mg/m
3
Продолжительность горения одной загрузки
> 2 h
Диаметр муфты дымохода 180 mm
Потеря нагрузки со стороны воды (∆T=15°C)
12 15 18 20 mbar
Потеря нагрузки со стороны воды (∆T=20°C)
10 12 14 17 mbar
Объем воды в котле
35 41 47 53 l
Элементы 4567кол.
P
L
H
H1
Ø
A
Загрузочная камера/топка
Модель 21 26 31 36
L38cm
H43cm
H1 30 cm
P 34455667cm
Объем
55 73 91 109
l
Приведенные в таблице данные были замерены компетентной организацией в соответствии с положениями
Европейской нормы EN 303.5, специально посвященной данному типу приборов.
Эксплуатационные данные относятся к среднему значению за 2 часа непрерывной работы с полной загрузкой дров.
Размеры топлива
Модель 21 26 31 36
A (макс.) 33 cm
Ø ~ 15 cm
Макс.
(ориентировочный)
загружаемый
15 20 25 30 kg
(*) Поперечная загрузка
