Biasi 3WOOD 31 [11/32] Габариты и вес
![Biasi 3WOOD 31 [11/32] Габариты и вес](/views2/1423162/page11/bgb.png)
- 11 -

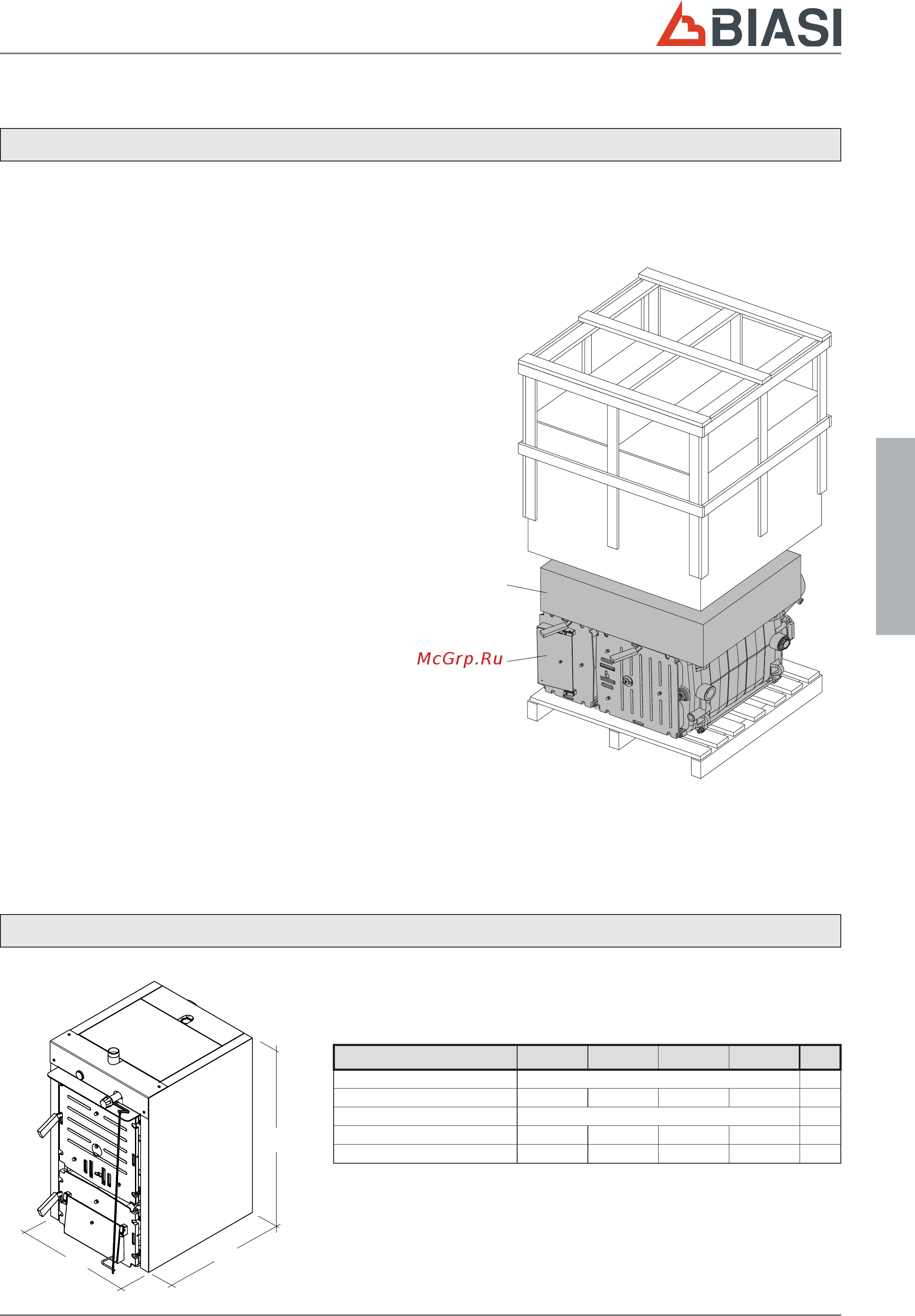

УСТАНОВКА
Приборы 3WOOD поставляются в двух упаковках на едином поддоне, защищенных полиэтиленовым мешком,
картонной коробкой и деревянной клетью.
b
ПРЕДУПРЕЖДЕНИЯ
•
Использовать надлежащее оборудование и средства
защиты от несчастных случаев как при распаковке,
так и при перемещении прибора.
•
Руководство является составной частью прибора,
поэтому его рекомендуется прочитать перед
установкой и вводом прибора в эксплуатацию.
Его следует бережно хранить для дальнейшей
консультации, или передать другому владельцу или
пользователю.
1 - Корпус котла
В загрузочной камере/топке находится картонная
упаковка, в которой содержится:
- Регулятор тяги
- Термометр
- Прямые и обратные патрубки
К корпусу
котла прикреплен пакет с документацией,
в котором содержатся:
- Табличка с техническими данными
- Руководство по установке, эксплуатации и
обслуживанию
- Гарантийный сертификат и клеящиеся этикетки
со штрих-кодом
- Сертификат гидравлических испытаний
- Каталог запасных частей
2 -
Обшивка, мат для изоляции корпуса котла, разделительная
перегородка дымоходной части котла, зольный ящик и
пакет со скобами и крепежом для сборки
.
1
2
H
P
L
ПОЛУЧЕНИЕ ИЗДЕЛИЯ
ГАБАРИТЫ И ВЕС
Габариты и вес 21 26 31 36
L 600 mm
P 525 635 745 855 mm
H 955 mm
Вес нетто (один корпус)
240 280 320 365 Kg
Общий вес 270 315 365 410 Kg
Содержание
- Указания по утилизации прибора европейская директива 2002 96 ec 2
- Общие сведения 3
- Гарантия 4
- Презентация 4
- Соответствие 4
- Уважаемый покупатель 4
- Содержание 5
- Sicurezza 6
- Запреты 6
- Предупреждения и правила безопасности 6
- Общие сведения 7
- Описание 7
- Указания по применению дров 7
- Идентификация 8
- Общие сведения 8
- Предупреждение 8
- Конструкция основных компонентов 9
- Общие сведения 9
- Общие сведения 10
- Описание 3wood 21 3wood 26 3wood 31 3wood 36 10
- Технические данные 10
- Габариты и вес 11
- Получение изделия 11
- Предупреждения 11
- Установка 11
- Перемещение 12
- Помещение установки 12
- Предупреждения 12
- Установка 12
- Гидравлические соединения 13
- Новая установка или установка взамен другого прибора 13
- Установка 13
- Mi подача системы ri возврат системы iaf вход холодной воды 14
- Отсекающие клапаны 2 рециркуляционные насосы 3 прямые клапаны 4 подающий коллектор 5 обратный коллектор 6 открытый расширительный бак 7 редуктор давления 8 фильтр смягчитель 9 противоконденсатный насос при наличии 10 сливы 11 датчик возможного противоконденсатного насоса 14
- Отсекающие клапаны 2 рециркуляционные насосы 3 прямые клапаны 4 подающий коллектор 5 обратный коллектор 6 открытый расширительный бак 7 редуктор давления 8 фильтр смягчитель 9 сливы 10 накопительный бак горячей воды 11 воздушный клапан 12 возможный датчик t min запуска рециркуляционного насоса 14
- Принципиальные схемы 14
- Схема 1 котел 3wood непосредственно подключенный к системам 14
- Схема 2 котел 3wood с накопительным баком горячей воды для питания систем 14
- Установка 14
- Предупреждения 15
- Установка 15
- Выброс продуктов сгорания и всасывание воздуха для поддержания горения 16
- Установка 16
- Монтаж патрубков обшивки и регулятора тяги 17
- Установка 17
- Предупреждение 18
- Установка 18
- Установка 19
- Установка 20
- Заполнение и слив системы 21
- Предупреждения 21
- Установка 21
- Первый ввод в эксплуатацию 22
- Установка 22
- Предупреждения 23
- Установка 23
- Предупреждения 24
- Техобслуживание 24
- Техобслуживание и чистка 24
- Неисправности в работе 25
- Неисправность причина способ устранения 25
- Техобслуживание 25
- Зажигание прибора 26
- Эксплуатация пользователю 26
- Выключение 27
- Плановая чистка 27
- Техобслуживание 27
- Эксплуатация пользователю 27
- Предупреждения 28
- Эксплуатация пользователю 28
- Неисправности в работе 29
- Неисправность причина способ устранения 29
- Эксплуатация пользователю 29
- Полезные данные 30
- Прибор 30
- Топливо 30
- Трубочист 30
- Эксплуатация пользователю 30
