ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ № 0002470845

Рев.02/10/01

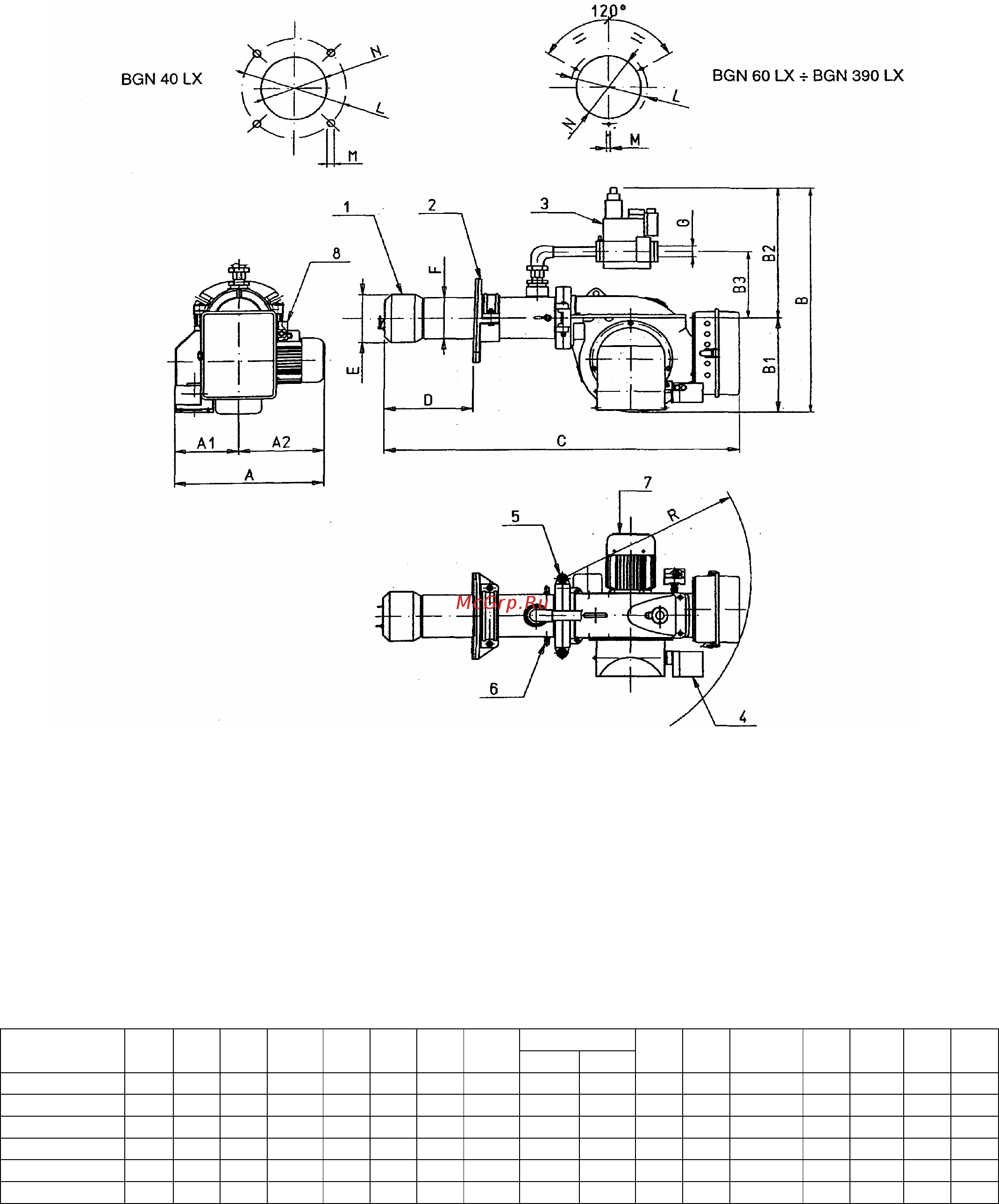

ПЕРЕЧЕНЬ КОМПОНЕНТОВ

1) Форсунка горелки

2) Фланец

3) Модуляторный клапан

4) Сервомотор регулировки воздуха

5) Петля

6) Винт регулировки воздуха на форсунке горелки

7) Мотор

8) Реле давления воздуха

Лекало сверления отверстий Лекало сверления отверстий

BGN 40LX BGN 60LX - BGN 390LX

Мод. А А1 А2 B B1 B2 B3 C D E F G L M N R

Мин. макс ø ø ø ø ø

BGN 40LX 455 205 250 655 295 360 215 1080 140 310 149 135 Rp1”¼ 245 М12 180 620

BGN 60LX 540 230 310 785 365 420 240 1270 190 380 184 160 Rp1”½ 290 М12 220 710

BGN 120LX 630 265 365 975 450 525 295 1435 250 410 230 195 Rp2” 330 М16 265 810

BGN 200LX 800 365 435 1215 580 635 305 1740 280 480 300 220 Rp2” 410 М16 330 980

BGN 300LX 845 365 480 1310 580 730 395 1740 270 450 316 275 DN100 520 М20 375 980

BGN 390LX 845 365 480 1310 580 730 395 1740 270 450 316 275 DN100 520 М20 375 980
