АППАРАТУРА УПРАВЛЕНИЯ И КОНТРОЛЯ LFL 1…. >> № 7 451

Рев.07/1996

Примечание по программатору

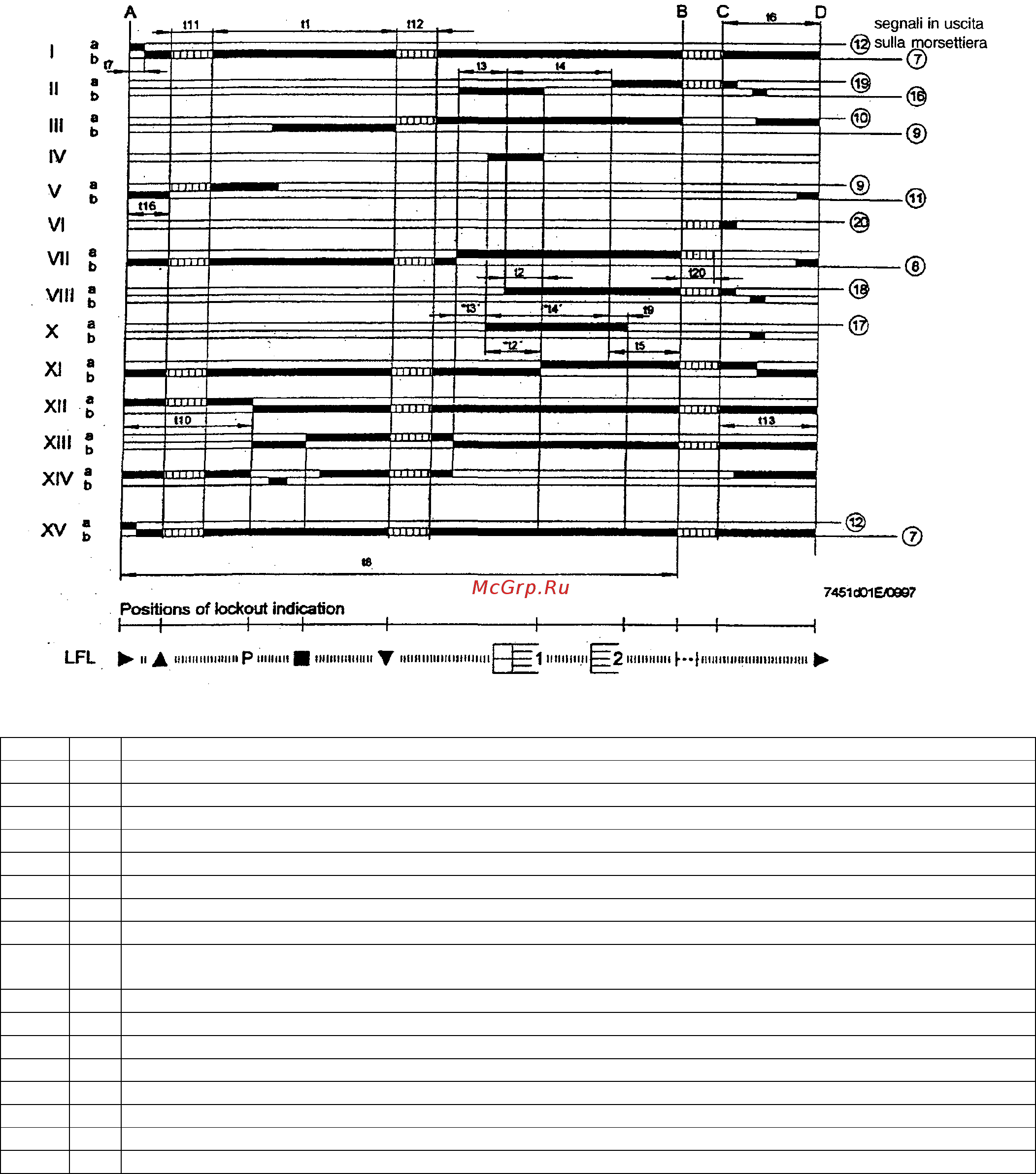

Последовательность программатора

Спецификация периодов

Периоды (50 Гц) В секундах

31,5 t1 Период предварительной вентиляции с открытой заслонкой воздуха

3 t2 Период безопасности

- t2’ Период безопасности или первый период безопасности горелок, использующих запальные форсунки

6 t3 Период предварительного короткого зажигания (трансформатор запала на клемме 16)

- t3’ Время предварительного длинного зажигания (трансформатор запала на клемме 15)

12 t4 Интервал между началом t2’ и подтверждением клапану на клемме 19 c t2

- t4’ Интервал между началом t2’ и подтверждением клапану на клемме 19

12 t5 Интервал между концом t4 и подтверждением регулятору мощности или клапану на клемме 20

18 t6 Время пост- вентиляции (с М2)

3 t7 Интервал между подтверждением запуска и напряжения клемме 7 (задержка запуска для мотора

вентилятора М2)

72 t8 Длительность запуска (без t11 и t12)

3 t9 Второй период безопасности для горелок, которые используют запальные форсунки

12 t10 Интервал от запуска при начале контроля давления воздуха без времени реального хода заслонки воздуха

t11 Время хода заслонки в открытое состояние

t12 Время хода заслонки в положение низкого пламени (MIN)

18 t13 Допустимое время пост – горения

6 t16 Начальная задержка согласия APERTURA (открытию) заслонки воздуха

27 t20 Интервал до автоматического закрытия механизма программатора после запуска горелки

ПРИМЕЧАНИЕ: С напряжением при 60 Гц интервалы времени короче на приблизительно 20%.
