3

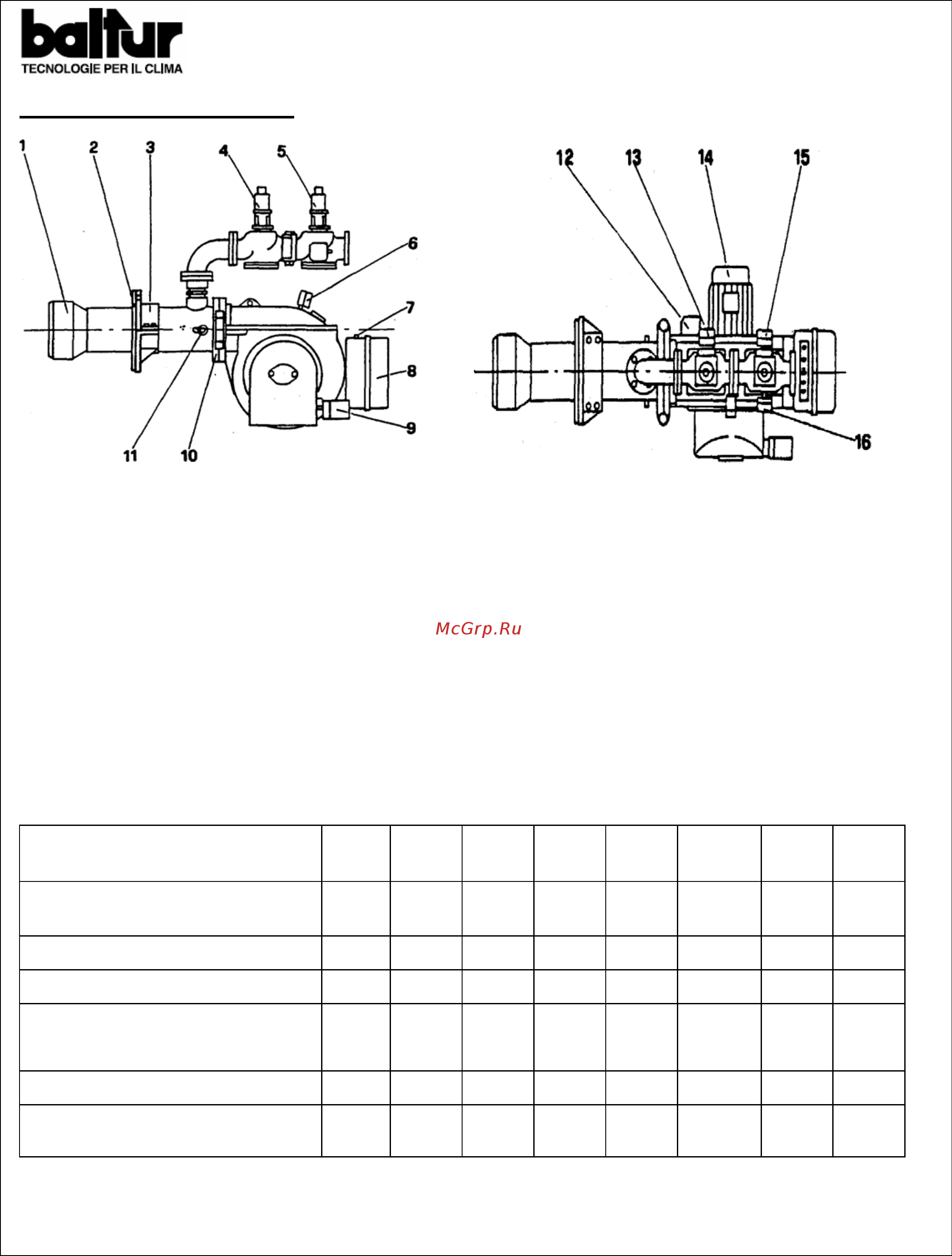

Перечень компонентов
1. Головка сгорания
2. Прокладка
3. Фланец сцепления горелки
4. Рабочий клапан
5. Предохранительный клапан
6. Пресостат (реле) воздушный
7. Кнопка блокировки контроля герметичности клапана
8. Электрический щит
9. Серводвигатель регулеровки воздуха 10. Шарнир
11. Винт регулировки воздуха на головке сгорания
12. Трансформатор зажигания
13. Пресостат (репе) контроля герметичности клапана
14. Электродвигатель
15. Пресостат (реле) газа минимальный
16.
Пресостат (реле) газа максимальный
Модель BGN-
40P
BGN-
60P
BGN-
120P
BGN-
150P
BGN-
200P
BGN-
250P
BGN-
300P
BGN-
350P
Фланец сцепления горелки кол-
во
2
2
2
2
2
2
/
/
Хомут эластичный кол-во 1 1 1 1 1 1 / /
Прокладка кол-во 1 1 1 1 1 1 2 2
Шпильки (размер, кол-во)
4
М12
4
М12
4
Ml 6
4
M16
4
M16
4
M16
3
M20
3
M20
Гайка (размер, кол-во) 8 М12 8 М12 8 M16 8 M16 8 M16 8 M16 3 M20 3 M20
Кольцевая прокладка (размер,
кол-во)
8 ∅12
8 ∅12
8∅16
8 ∅16
8 ∅16
8 ∅16
3 ∅20
3 ∅20
Содержание
- Технические характеристики 2
- Перечень компонентов 3
- Габаритные и присоединительные размеры 4
- Рабочий диапазон 5
- Гайка и кольцевая прокладка блокировки гайка и кольцевал прокладка крепления первого 6
- Крепление горелки на котле 6
- Станина котла фланец из изоляционного материала 6
- Крепление горелки для моделей bgn 300p и bgт 350p 7
- Установка питания газом низкого давления 8
- Принципиальная схема по монтажу заслонки фильтра стабилизатора антивибрационной насадки муфты 9
- Расход 10
- Час газ метан д 0 85 для труб газовых коммерческих uni 3824 6800 потеря напора макс 5 мм в 10
- Установка питания газом среднего давления несколько бар 11
- Принципиальная схема соединения нескольких горелок к газопроводной се ти среднего давления bt 8531 1 14
- Принцип работы 15
- Электрические соединения 15
- Запуск и регулировка горелки 16
- Регулировка воздуха смесительной головки см вт 8769 1 20
- Головка сгорания 21
- Принципиальная схема регулировки воздуха для газовых горелок bt 8769 1 21
- Техническое обслуживание 22
- Чтение газового счетчика 22
- Серводвигатель регулировки воздуха sqn 30 пре вентиляция с открытым воздухом позиция 2 го пламени воздух закрытый с отключенной горелкой bt 8653 1 24
- Регулировка моторчика conectron модель l к s 300 для управления за слонкой воздуха 25
- Электрическая схема сервопривода sqn 30 25
- Инструкция по регулировке газового клапана dungs модель zrdle 27
- Электрическая схема моторчика регулировки воздуха conectron модель lks 300 27
- Инструкция по регулировке газового клапана kromschroder мод vn vl vg r02nd31 vg r02ld31 28
- Инструкция по регулировке газового клапана dungs мод мvd и mvdle 29
- Инструкция по регулировке газового клапана landis gyr модели skp 10 10b27 skp10 11b27 одностадийные 30
- Инструкция для регулирования газового клапана landis gyr модель skp10 23a27 двухстадийный 31
- Инструкция на клапан с регулятором давления типа skp20 33
- Инструкция по регулировки газового клапана с регулятором давления landis gyr мод skp 20 34
- Технические характеристики серводвигатели 35
- Инструкция для газового клапана honeywell universal gas valves типа ve 4000a1 а открытие закрытие моментальное 37
- Инструкция для газового клапана honeywell universal gas valves типа ve 4000b1 38
- Особые замечания по установке газового клапана honeywel universal gas valves 40
- Прибор контроля герметичности газовых клапана ldu 11 42
- Уточнение к использованию газа пропан сжиженный газ г п ж 46
- Принципиальная схема двухступенчатого снижения давления пропана г п ж для горелок или для котлов 47
- Электрическая схема рампа газового питания 2 й стадии ldu 11 52
- Электрическая схема для горелок bgn 40 350 p 53
- Электрическая схема для горелок bgn 40 350 p lfl 1 33 lks 300 54
