Baltur BGN - 150 P [4/54] Габаритные и присоединительные размеры
![Baltur BGN - 150 P [4/54] Габаритные и присоединительные размеры](/views2/1423272/page4/bg4.png)
4

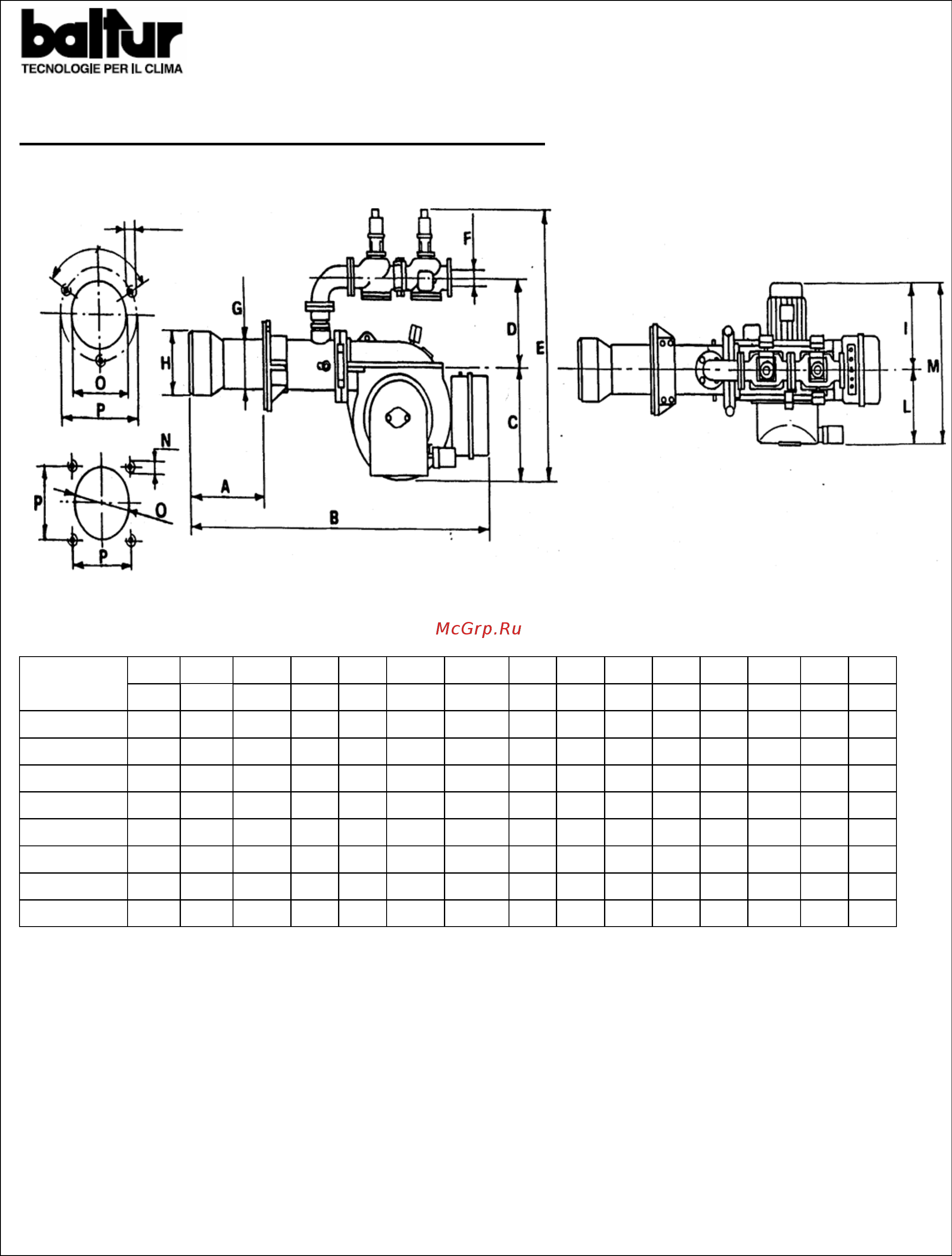

Габаритные и присоединительные размеры
A A В С D Е F Q H 1 L M N 0 P
Модель
Мин. Mаx. ø ø ø
BGN-40P 150 350 1105 300 195 815 1" 133 155 250 225 475 M12 165 150
BGN-60P 180 400 1240 365 235 895 1"1/2 159 205 315 240 555 M12 190 165
BGN-120P 220 440 1415 365 260 945 2" 193 270 330 240 570 M16 220 195
BGN-150P 220 440 1500 450 330 1080 2" 193 270 370 290 660 M16 220 195
BGN-200P 300 620 1840 580 380 1265 2" 220 320 435 395 830 M16 240 240
BGN-250P 300 620 1840 580 380 1265 DN65 220 320 480 395 875 M16 240 240
BGN-300P 275 490 1900 580 390 1280 DN65 275 320 480 400 880 M20 340 490
BGN-350P 275 490 1900 580 390 1280 DN65 275 356 480 400 880 M20 380 490
