Baltur TBG 60 [7/98] E n g l i s h
![Baltur TBG 60P [7/98] E n g l i s h](/views2/1423671/page7/bg7.png)

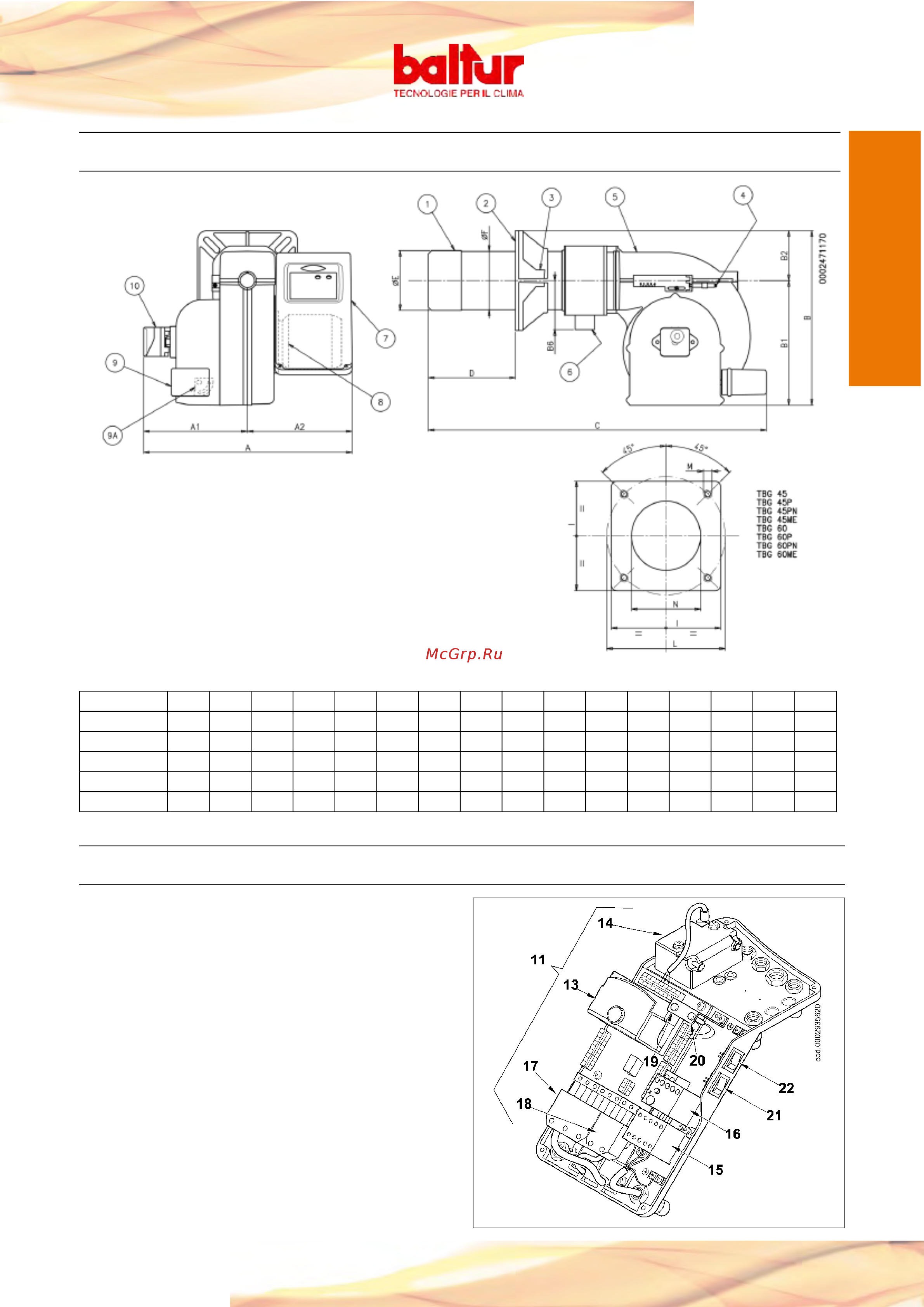

OVERALL DIMENSIONS
5 / 18
0006081362_200806
E
N
G
L
I
S
H
1) Combustion head
2) Gasket
3) Burner attachment ange
4) Combustion Head adjustment device
5) Cover
6) Gas train connector ange
7) Electrical panel
8) Motor
9) Air adjustment servomotor
9a) Manual air adjustment (TGB 45/60)
10) Air pressure switch
MODEL A A1 A2 B B1 B6 C D D E F I L L M N
min max Ø Ø min max
TBG 45 550 270 280 435 325 160 880 140 300 137 133 215 200 245 M12 145
TBG 45P 550 270 280 435 325 160 920 140 300 137 133 215 200 245 M12 145
TBG 60 550 270 280 455 325 160 880 140 300 156 152 260 225 300 M12 160
TBG 60P 550 270 280 455 325 160 920 140 300 156 152 260 225 300 M12 160
ELECTRICAL BOX COMPONENTS
13) Equipment
14) Ignition transformer
15) Motor contactor (only for three-phase power supply)
16) Thermal relay (only for three-phase power supply)
17) 7 pole plug
18) 4 pole plug
19) Led burner on
20) Led burner lock-out
21) Un-lock switch button
22) ON/OFF switch
