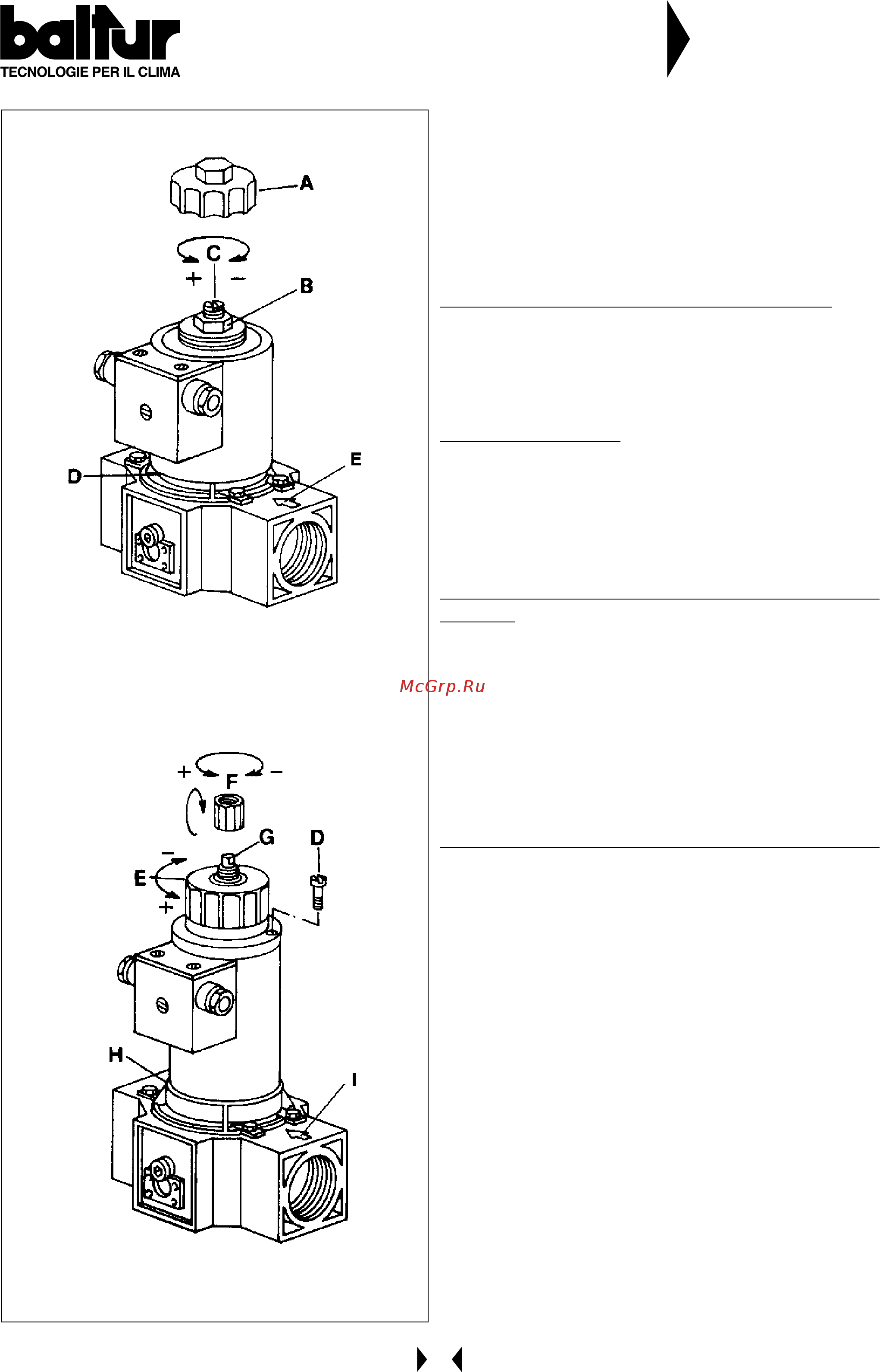

balhir TECNOLOGIE PER IL CLIMA Инструкция по регулированию 8875 газового клапана DUNGS Мод MVD и Rev 06 11 90 MVDLE Для регулировки подачи газа отвинчивая снять коппачек А и расслабить гайку В Использовать отвертку для винта С Выкручивая его увеличиваем подачу закручивая уменьшаем После завершения регулировки заблокировать гайку В и закрыть коппачек А Принцип функциониравания Мод МУРЬЕ На первом отрезке газовый клапан открывается стремительно возможно регулировать от о до 40 при помощи оси С Затем открытие будет происходить замедленно приблизительно за ю секунд Обратить внисмание Невозможно получить подачу достаточную для зажигания если устройство максимальной подачи газа Е находится в позиции конца хода на минимуме Поэтому необходимо чтобы регулятор макс подачи Е был достаточно открыт для проведения зажигания Регулировка начального скачка быстродействующего открытия Мод МУВЬЕ Для регулировки начального скачка быстродействующего открытия снять предохранительный коппачек Е и использовать его заднюю часть как инструмент для вращения оси С Вращая по часовой стрелке подача газа уменьшается против часовой стрелки подача газа увеличивается Закончив регулировку завентить коппачек Т Регулирование максимальной подачи горючего питания Для регулирования подачи газа ослабить винт В и использовать рукоятку Е Вращая по часовой стрелке подача питания уменьшается против часовой стрелки увеличивается После окончания регулировки заблокировать винт В Н маркировочная табличка
