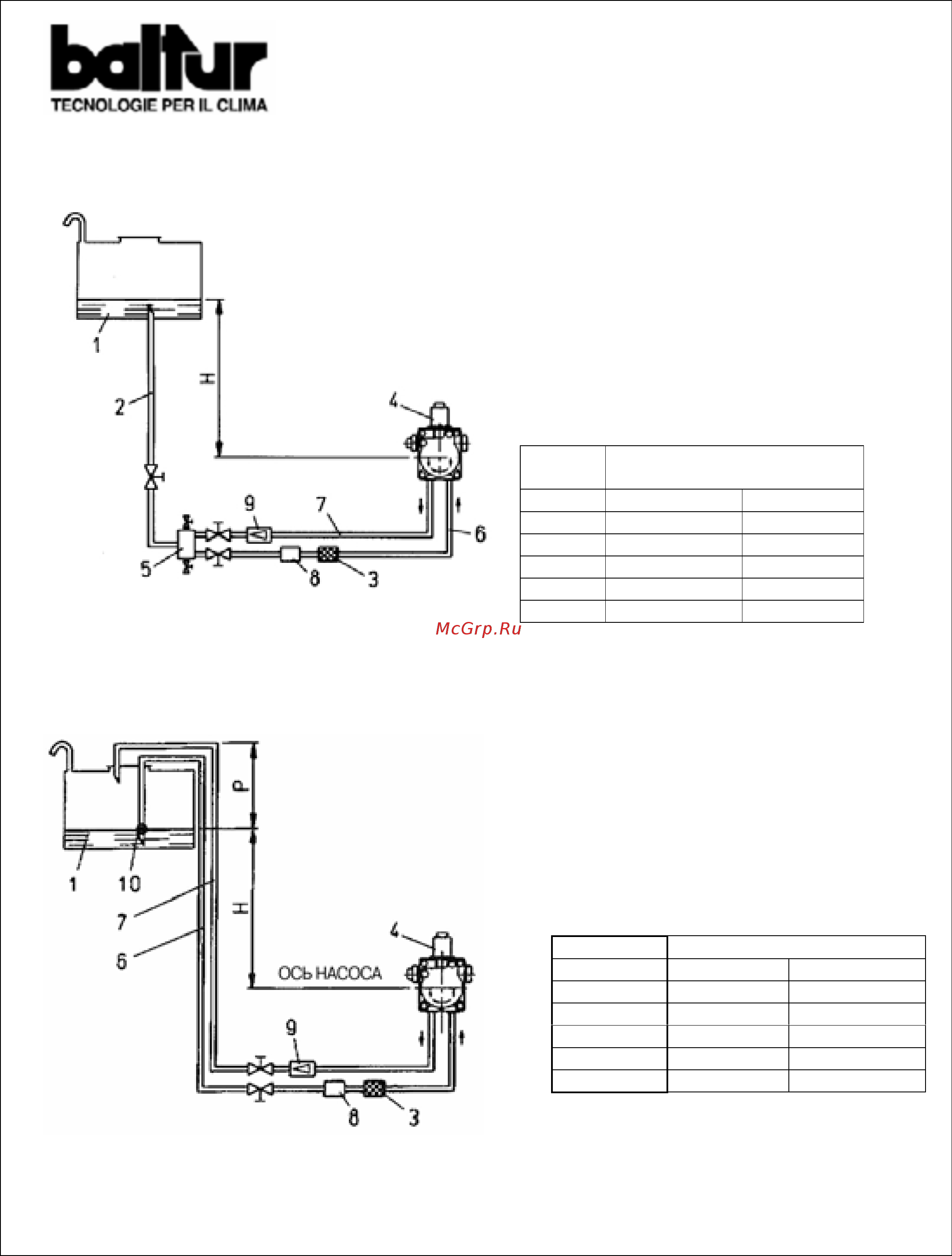

ТАБЛИЦА ТРУБОПРОВОДОВ ГОРЕЛОК МОДЕЛИ COMIST 180
Гравитационная система подачи топлива
1 Резервуар
2 Трубопровод подачи
3 Сетчатый фильтр
4 Насос
5 Дегазатор
6 Всасывающий шланг
7 Возвратный шланг горелки
8 Устройство автоматического прерывания
при остановленной горелке
9 Одноходовой клапан
Н
метры
Общая L, метры
Ø = 16 мм Ø = 18 мм
1 30 40
1,5 35 45
2 35 45
2,5 40 50
3 40 50
Гравитационная система подачи топлива со всасыванием
1 Резервуар
3 Сетчатый фильтр
4 Насос
6 Всасывающий шланг
7 Возвратный шланг
8 Устройство автоматического прерывания при
остановленной горелке
9 Одноходовой клапан
10 Донный клапан
Уровень Р = 3,5 м (макс.)
Н, метры Общая L, метры
Ø = 16 мм Ø = 18 мм
1 30 40
1,5 35 45
2 35 45
2,5 40 50
3 40 50
