21

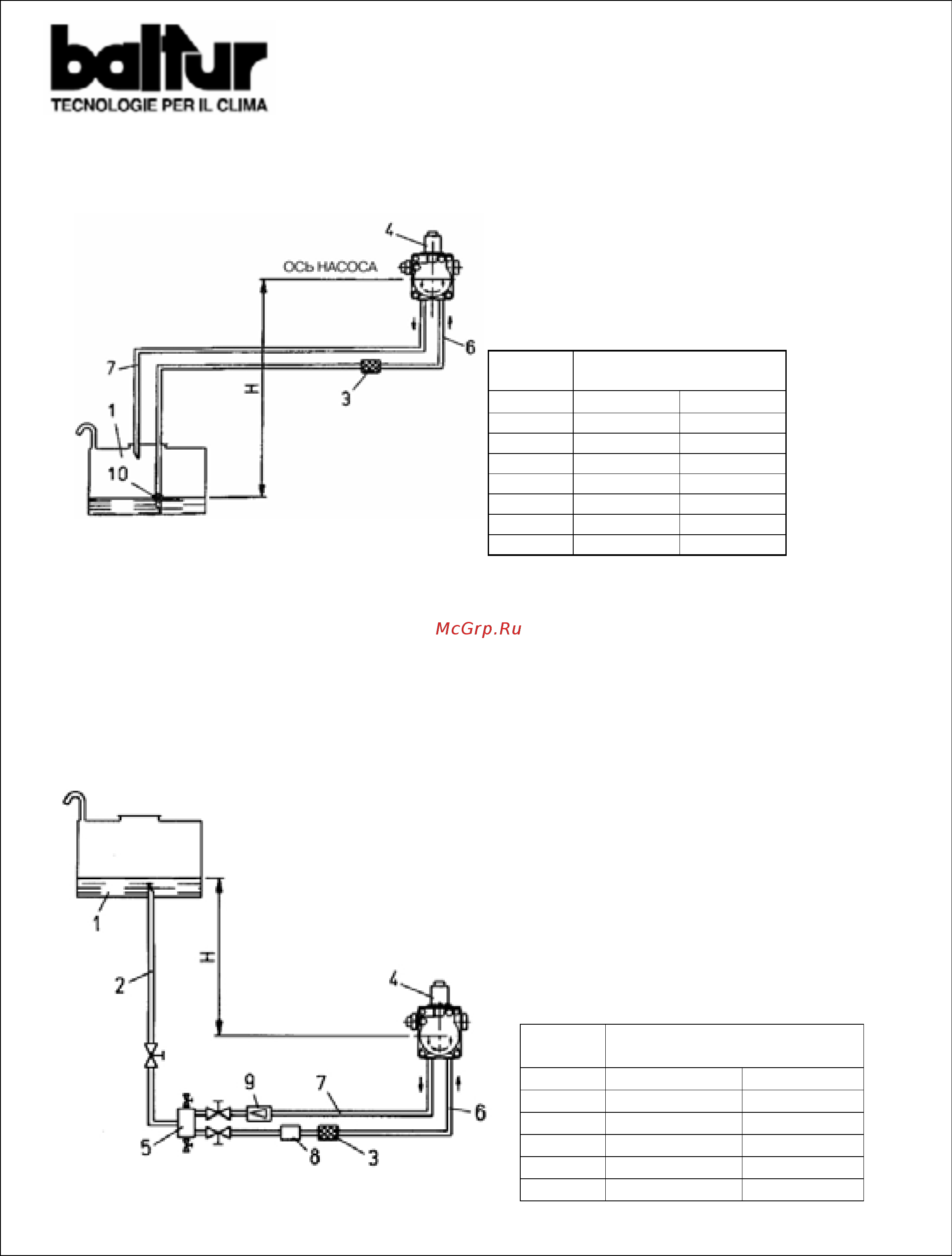

Система питания со всасыванием
1 Резервуар
3 Сетчатый фильтр
4 Насос
6 Всасывающий шланг
7 Возвратный шланг
10 Донный клапан
Примечание: Для возможных недостающих в трубопроводах органов придерживаться
действующих норм и правил.
Н – перепад уровней между мин. уровнем в резервуаре и осью насоса
L – Общая длина каждого трубопровода, включая вертикальный участок. Для каждого
колена или заслонки вычесть 0,25 м.
ТАБЛИЦА ТРУБОПРОВОДОВ ГОРЕЛОК МОДЕЛИ COMIST 250 - COMIST 300
Гравитационная система подачи топлива
1 Резервуар
2 Трубопровод подачи
3 Сетчатый фильтр
4 Насос
5 Дегазатор
6 Всасывающий шланг
7 Возвратный шланг горелки
8 Устройство автоматического прерывания
при остановленной горелке
9 Одноходовой клапан
Н
метры
Общая L, метры
Ø = 3/4 " Ø = 20 мм
1 40 40
1,5 45 45
2 45 45
2,5 50 50
3 50 50
Н
метры
Общая L, метры
Ø =
16 мм
Ø = 18 мм
0,5 21 34
1 18 29
1,5 15 24
2 11,5 19
2,5 8,5 14
3 5,5 9
3,5 - 3,5
