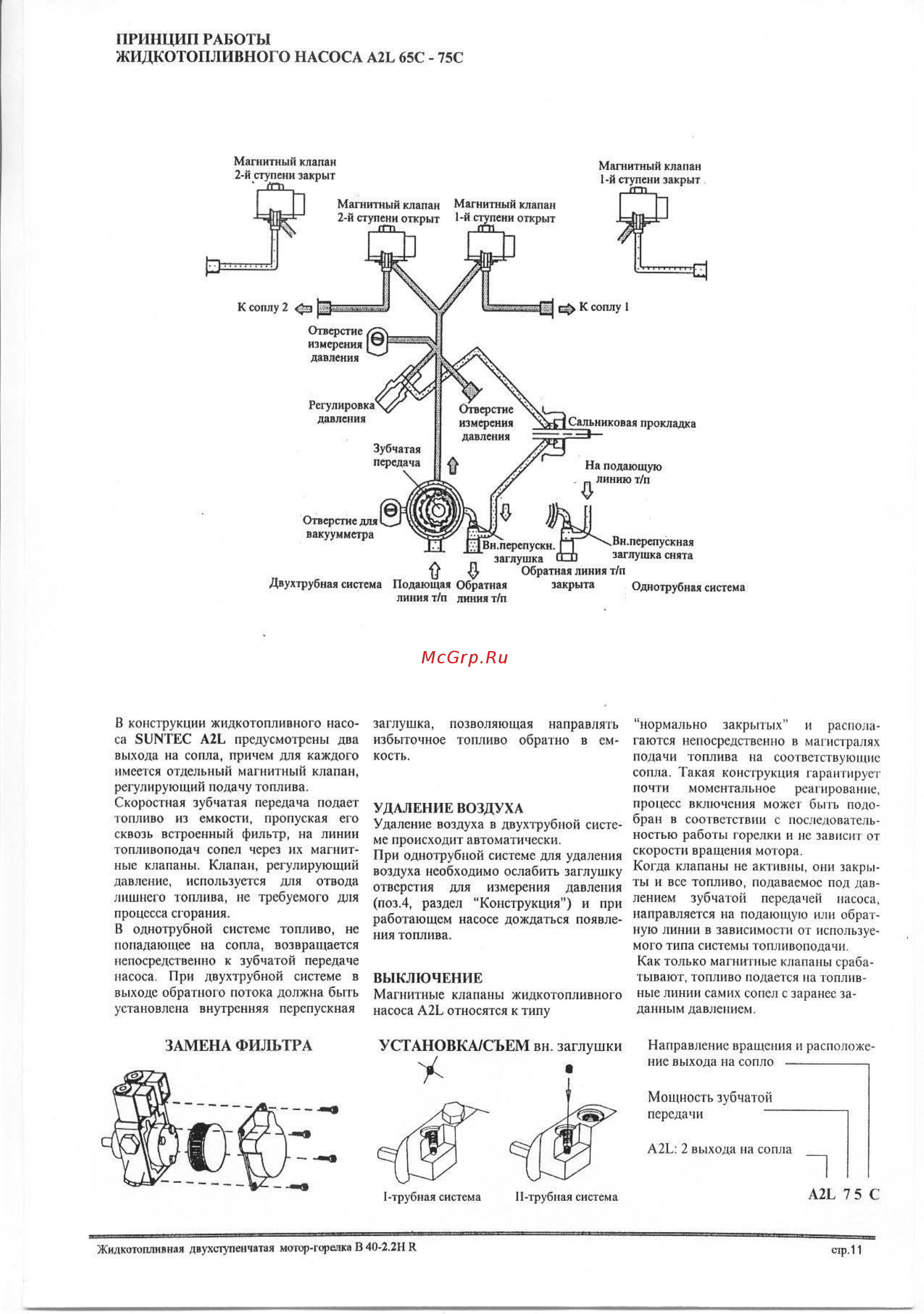

11 ПРИНЦИП РАБОТЫ ЖИДКОТОПЛИВНОГО НАСОСА A2L 65С 75С Отверстие измерения давления Регулировка давления Отверстие измерения давления Зубчатая передача Сальниковая прокладка На подающую линию т п Отверстие для вакуумметра Вн перепускная Вн перспускн заглушка снята заглушка 1 Обратная линия т п Двухтрубная система Подающая закрыта Обращая Однотрубная система линия г п линия т п В конструкции жцдкотопливного насо са SUNTEC A2L предусмотрены два выхода на сопла причем для каждого имеется отдельный магнитный клапан рейдирующий подачу топлива Скоростная зубчатая передача подает топливо из емкости пропуская его сквозь встроенный фильтр на линии топливоподач сопел через их магнит ные клапаны Клапан регулирующий давление используется для отвода лишнего топлива не требуемого для процесса сгорания В однотрубной системе топливо нс попадающее на сопла возвращается непосредственно к зубчатой передаче насоса При двухтрубной системе в выходе обратного пот ока должна бы ть установлена внутренняя перепускная заглушка позволяющая направлять избыточное топливо обратно я ем кость ЗАМЕНА ФИЛЬТРА УСТАНОВКА СЪЕМ вн заглушки УДАЛЕНИЕ ВОЗДУХА Удаление воздуха в двухтрубной систе ме происходит автоматически При однотрубной системе дня удаления воздуха необходимо ослабить заглушку отверстия для измерения давления поз 4 раздел Конструкция и при работающем насосе дождаться появле ния топлива ВЫКЛЮЧЕНИЕ Магнитные клапаны жндкотошшвного насоса А2Ь относятся к типу нормально закрытых и распола гаются непосредственно в магистралях подачи топлива на соответствующие сопла Такая конструкция юрантирует почти моментальное реагирование процесс включения может быть подо бран в соответствии с последователь ностью работы горелки и не зависит от скорости вращения мотора Когда клапаны пе активны они закры ты и вес топливо подаваемое под дав лением зубчатой передачей насоса направляется на подающую или обрат ную линии в зависимости от используе мого типа системы топливоподачи Как только магнитные клапаны сраба тывают топливо подается на юиливные линии самих сопел с заранее за данным давлением Направление вращении и расположе ние выхода на сопло Мощность зубчатой передачи A2I 2 выхода на сопля ____ Ьтрубиая система П трубная система Жилкотопливная двукоупепчагая мотор горелка В 40 2 2Н R A2L 75 С стр 11
