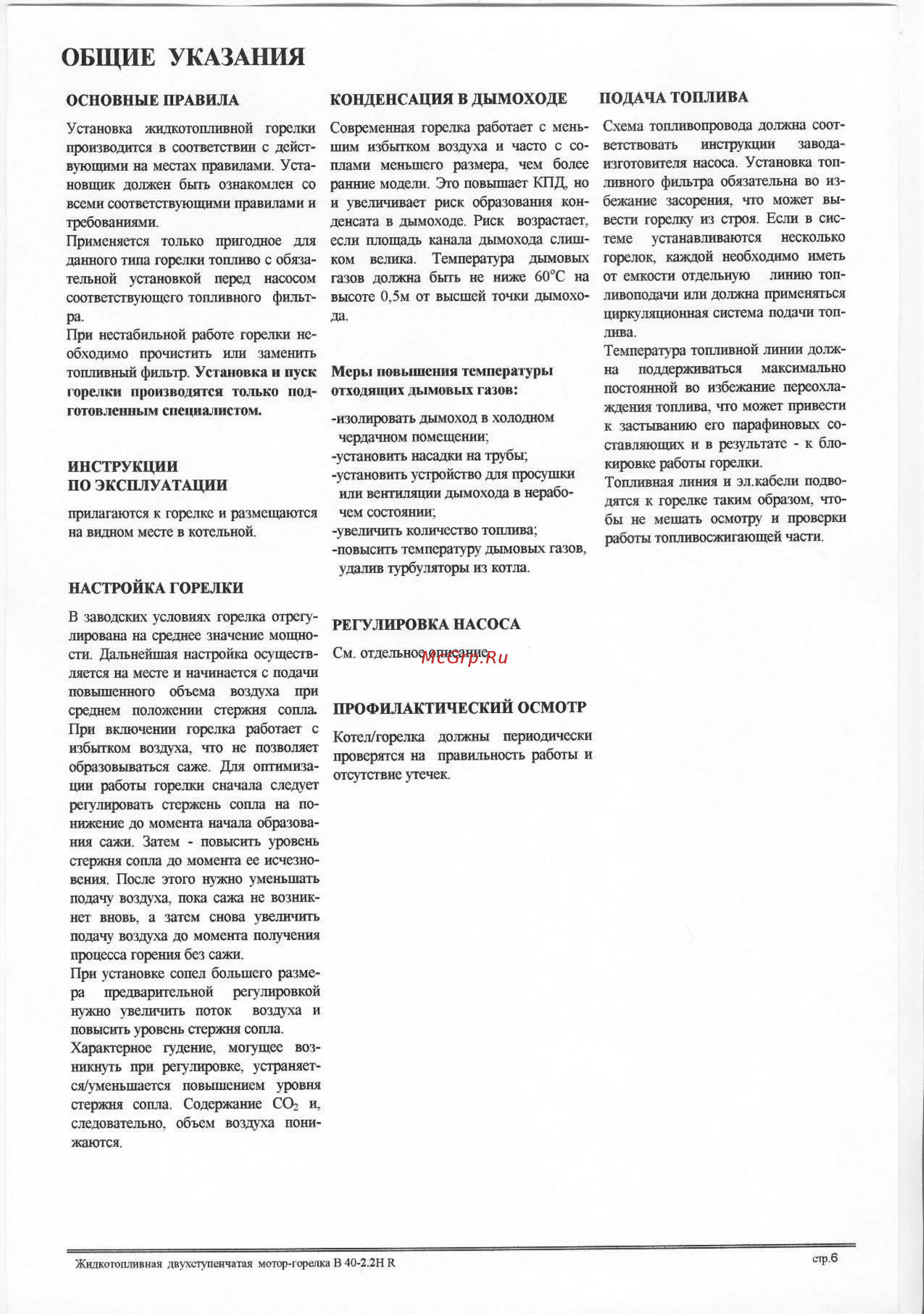

6 ОБЩИЕ УКАЗАНИЯ ОСНОВНЫЕ ПРАВИЛА КОНДЕНСАЦИЯ В ДЫМОХОДЕ Установка жидкотопливной горелки Современная горелка работает с мень производится в соответствии с дейст шим избытком воздуха и часто с со ву кипим и на местах правилами Уста плами меньшего размера чем более новщик должен быть ознакомлен со ранние модели Эго повышает КПД ио всеми соответствующими правилами и и увеличивает риск образования кон денсата в дымоходе Риск возрастает требованиями Применяется только пригодное для если площадь канала дымохода слиш данного типа горелки топливо с обяза ком велика Температура дымовых тельной установкой перед насосом газов должна быть не ниже 6О С на соответствующего топливного фильт высоте 0 5м от высшей точки дымохо ра да При нестабильной работе горелки не обходимо прочистить или заменить топливный фильтр Уст ановка и пуск Меры повышения температуры горелки проижоднгся только под готовленным специалистом ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ прилагаются к горелке и размещаются на видном месте в котельной отходящих дымовых газов изолировать дымоход в холодном чердачном помещении установить насадки на трубы установить устройство для просушки или вентиляции дымохода в нерабо чем состоянии увеличить количество топлива повысить температуру дымовых газов удалив турбуляторы из котла ПОДАЧА ТОПЛИВА Схема топливопровода должна соот ветствовать инструкции заводаизготовителя пасоса Установка топ ливного фильтра обязательна во из бежание засорения что может вы вести горелку из строя Если в сис теме устанавливаются несколько горелок каадой необходимо иметь от емкости отдельную линию топливоподачи юти должна применяться циркуляционная система подачи топ лива Температура топливной линии долж на поддерживаться максимально постоянной во избежание переохла ждения топлива что может привести к застыванию ею парафиновых со ставляющих и в результате к бло кировке работы горелкн Топливная линия и эл кабели подво дятся к горелке таким образом что бы не мешать осмотру и проверки работы топливосжигающей части НАСТРОЙКА ГОРЕЛКИ В заводских условиях редка отрегу лирована на среднее значение мощно сти Дальнейшая настройка осуществ ляется на месте и начинается с подачи повышенною объема воздуха при среднем положении стержня сопла При включении горелка работает с избытком воздуха что не позволяет образовываться саже Дли оитимизации работы горелки сначала следует регулировать стержень сопла на по нижение до момента начала образова ния сажи Затем повысить уровень стержня сопла до момента ее исчезно вения После этого нужно уменьшать подачу воздуха пока сажа не возник нет вновь а затем снова увеличить подачу воздуха до момента получения процесса горения без сажи При установке сопел большего разме ра предвари тельной регулировкой нужно увеличить поток воздуха и повысить уровень стержня сопла Характерное гудение могущее воз никнуть при регулировке устраняется уменьшается повышением уровня стержня сопла Содержание СО и следовательно объем воздуха пони жаются РЕГУЛИРОВКА НАСОСА См отдельное описание ПРОФИЛАКТИЧЕСКИЙ ОСМОТР Котсл горелка должны периодически проверятся на правильность работы и отсутствие утечек Жидкрылтиввая двухступенчатая мотор терелка В 40 2ДП R стр 6
