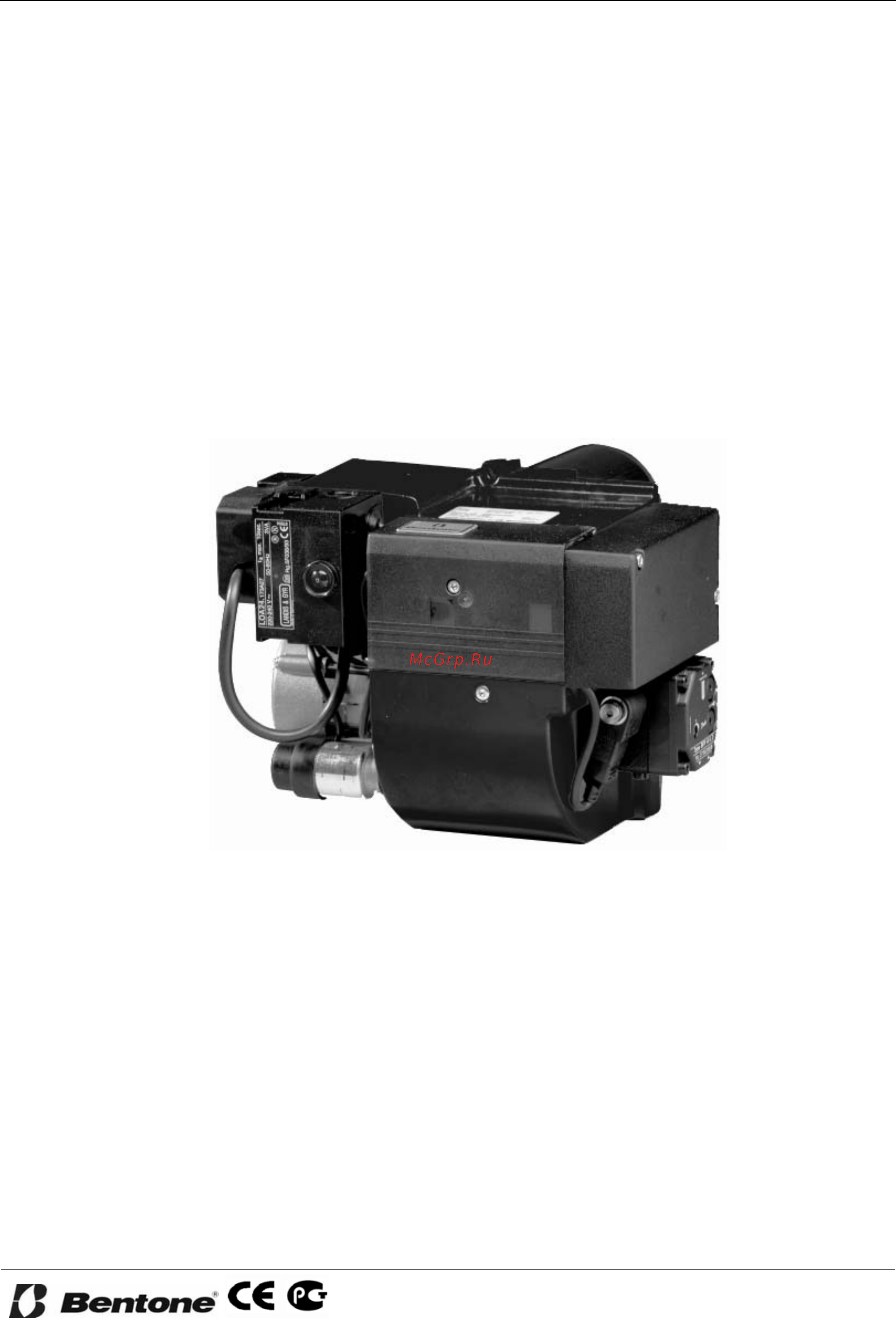

Bentone ST 146 K Инструкция по эксплуатации онлайн
Содержание
- Enertech group company горелочные устройства 2
- Содержание 2
- Стр 2
- Описание 3
- Enertech group company горелочные устройства 4
- Габаритные размеры 4
- Диапазон мощности и выбор сопел 4
- Положение электродов график зависимости мощности от аэродинамического сопротивления 4
- Технические данные 4
- Enertech group company горелочные устройства 6
- Общие указания 6
- Enertech group company горелочные устройства 7
- Обслуживание горелки 8
- 4 горелка находится в рабочем состоянии в этом состоянии можно произвести регулировку горелки операции включения и выключения горелки производятся посред ством основного выключателя или рабочего термостата 9
- Enertech group company горелочные устройства 9
- Блок управления горелкой loa21 73a27 loa24 73a27 bho61 a b loa24 73b27 функции 9
- Блокировка если загорается индикатор блокировки горелки сле дует нажать кнопку перезапуска 9
- Включен основной выключатель включен сдвоенный термостат включается мотор горелки искра зажигания сформирована пери од предпродувки длится до того момента пока не откроется маг нитный клапан 2 9
- Внешнее электрическое соединение 9
- Истекает время безопасности а если до этого момента пламя не было сформировано реле управления блокирует работу горелки б если пламя по каким либо причинам исчезает после указанного момента реле управления горелкой также блокирует ее работу 9
- Контроль тока фоторезистора ток проходящий через фоторезистор измеряется амперметром инструментом представляющим собой движущуюся катушку соединенную последовательно с фоторезистором 9
- Магнитный клапан открывается топливная смесь воспламенена фоторезистор фиксирует наличие пламени 9
- Перечень составляющих 9
- Схема соединений 9
- Технические данные 9
- Электрооборудование 9
- C диапазон давления 7 15 бар заводская установка 10 бар напряжение на обмотке катушке 220 240 в 50 60 гц температура топлива от 10 с до 70 с 10
- Enertech group company горелочные устройства 10
- Диапазон вязкости 1 3 12 0 м 10
- Инструкция по насосу danfoss bfp41 10
- Компоненты 10
- Подача на сопло r1 8 2 подключение манометра r1 8 3 регулировка давления шестигранным ключом 4 мм 4 топливный фильтр 5 подключение вакуумметра r1 8 6 подключение подачи r1 4 7 подключение обратки r1 4 8 заглушка 10
- Подача топлива таблица состоит из теоретически рассчитанных величин при кото рых размеры труб и скорость поступления топлива подобраны так чтобы не возникали никакие турбулентные потоки турбулент ные потоки влекут за собой воз растание потерь давления и воз никновение шумов в топливной линии топливная линия состоит как правило из медных труб об ратного клапана отсекающего крана и фильтра сумма сопротивлений отдельных частей этой системы настолько незначительна что ею можно пренебречь в таблице ни одна длина не превышает 100 м и опыт показывает что в больших длинах нет необходимости таблица подразумевает примене ние стандартного топлива обычно го качества топливный насос не должен рабо тать без топлива более 5 мин в таблице указана общая длина топливной линии в метрах при про пускной способности сопла в 2 5 кг ч максимальное разрешенное давление на подводке вхо да выхода 2 0 бар 10
- Продувка на однотрубных системах необхо димо продувать топливный насос на двухтрубных системах продув ка осуществляется автоматически через обратку или деаэратор 10
- Технические данные 10
- Enertech group company горелочные устройства 11
- Работа топливного насоса данфосс bfp 41 11
- Enertech group company горелочные устройства 12
- Таблица подбора сопел 12
- Enertech group company горелочные устройства 13
- Работавшая нормально горелка не запускается 13
- Руководство по определению неполадок 13
- Ситуация возможная неполадка исправление 13
- Enertech group company горелочные устройства 14
- Блокировка горелки после произведённого запуска 14
- Ситуация возможная неполадка исправление 14
- Enertech group company горелочные устройства 15
- Задержка зажигания резкий старт 15
- Ситуация возможная неполадка исправление 15
- Enertech group company горелочные устройства 16
- К камере сгорания котла или дымоходу 16
- Рис 1 16
- Руководство по подключению прессостата тяги 16
