ENERTECH Group Company Горелочные устройства
- 11 -
Жидкотопливная горелка
02120501 - Bentone ST146.doc

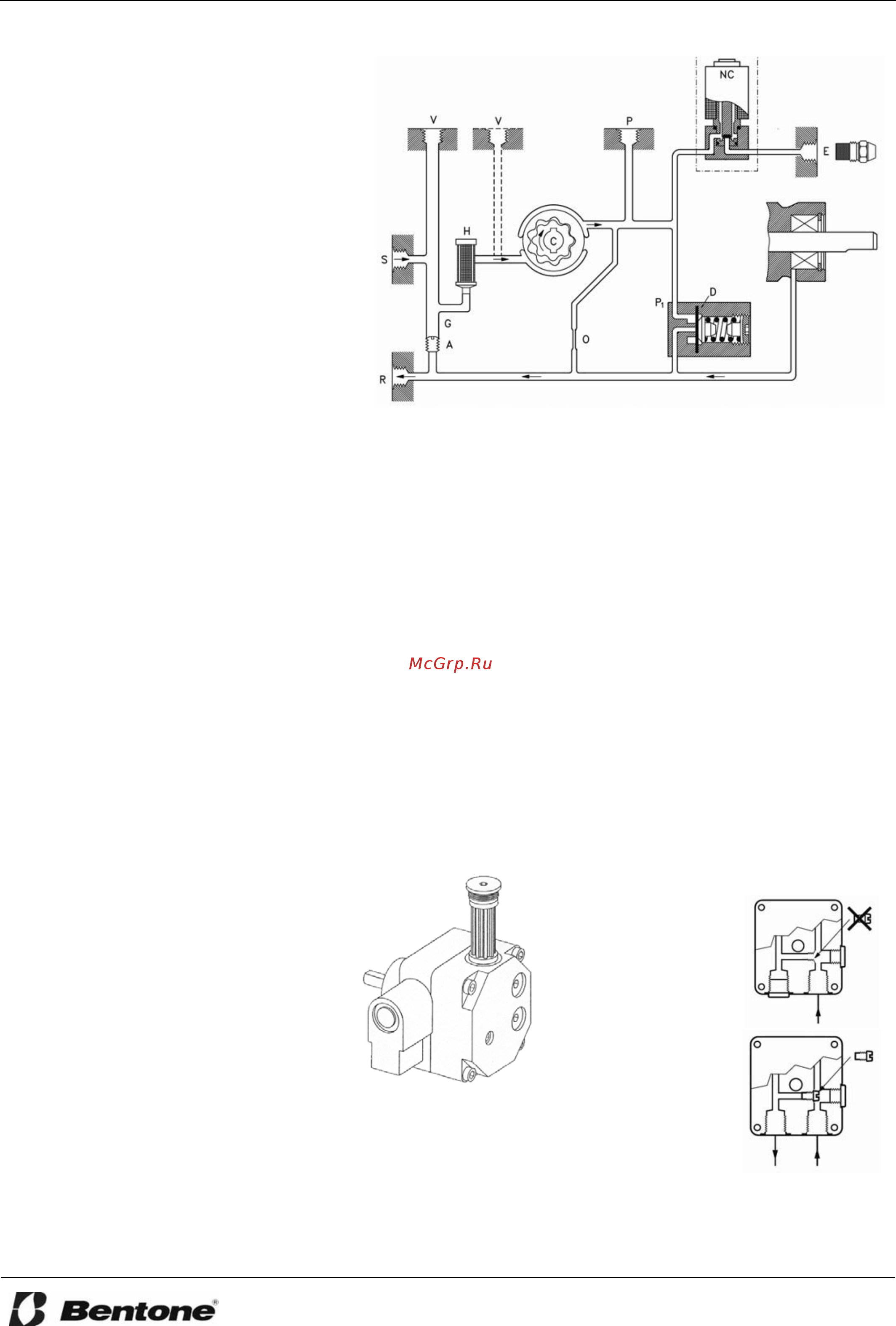

РАБОТА ТОПЛИВНОГО НАСОСА ДАНФОСС BFP 41
При пуске насоса топливо по-
ступает с входа (S) через
фильтр (Н) во всасывающую
часть шестерни (С).
Шестерня перекачивает топли-
во в область высокого давле-
ния.
При помощи регулятора (Р
1
)
и
диафрагмы (D) давление изме-
няется и поддерживается по-
стоянным на заданном уровне.
Регулятор (Р
1
) распределяет
топливо, подведенное шестер-
ней (С), между подключением
для сопла (Е) и обраткой насо-
са (R).
Необходимое для сжигания
количество топлива определя-
ется установленным на регуля-
торе (Р
1
) давлением и размером
топливного сопла.
Регулятор Р
1
функционирует
следующим образом:
• По достижении заданного
давления открывается тру-
бопровод для обратного хо-
да.
• Диафрагма и пружина под-
держивают постоянное зна-
чение давления насоса на
установленном уровне.
• Если произошла перегрузка
насоса, т. е. если вы исполь-
зовали топлива больше, чем
может подать шестеренка в
данных условиях, давление
топлива падает ниже уста-
новленной величины и регу-
лятор закрывается по ходу
обратки (R) посредством
диафрагмы (D) и переходит
в стартовую позицию.
Последнее может быть устране-
но с помощью:
• Понижения давления насоса
• Понижения количества
подаваемого топлива по-
средством использования
размера меньшего сопла
• Применения насоса с боль-
шей пропускной способно-
стью.
В двухтрубной системе избыточ-
ное топливо выводится обратно
в топливный бак. При однотруб-
ной системе необходимо удалить
заглушку “А” для создания сво-
бодного потока топлива в зону
всасывания через линию “G” при
закрытом отверстии “R”.
МОНТАЖ/ДЕМОНТАЖ
ОБРАТНОЙ ЛИНИИ
Однотрубная
линия подачи
топлива
ВНУТРЕННИЙ ФИЛЬТР
ТОПЛИВНОГО НАСОСА
При эксплуатации насоса необхо-
димо контролировать чистоту топ-
ливного фильтра. Для этого откру-
тите заглушку фильтра в крышке
насоса с помощью шестигранного
ключа 4 мм. Произведите очистку
фильтра и установите его на ме-
сто.
ЗАМЕНА ФИЛЬТРА
Двухтрубная
линия подачи
топлива
