Bentone ST 146 K [3/16] Описание
![Bentone ST 146 K [3/16] Описание](/views2/1424179/page3/bg3.png)
ENERTECH Group Company Горелочные устройства
- 3 -
Жидкотопливная горелка
02120501 - Bentone ST146.doc

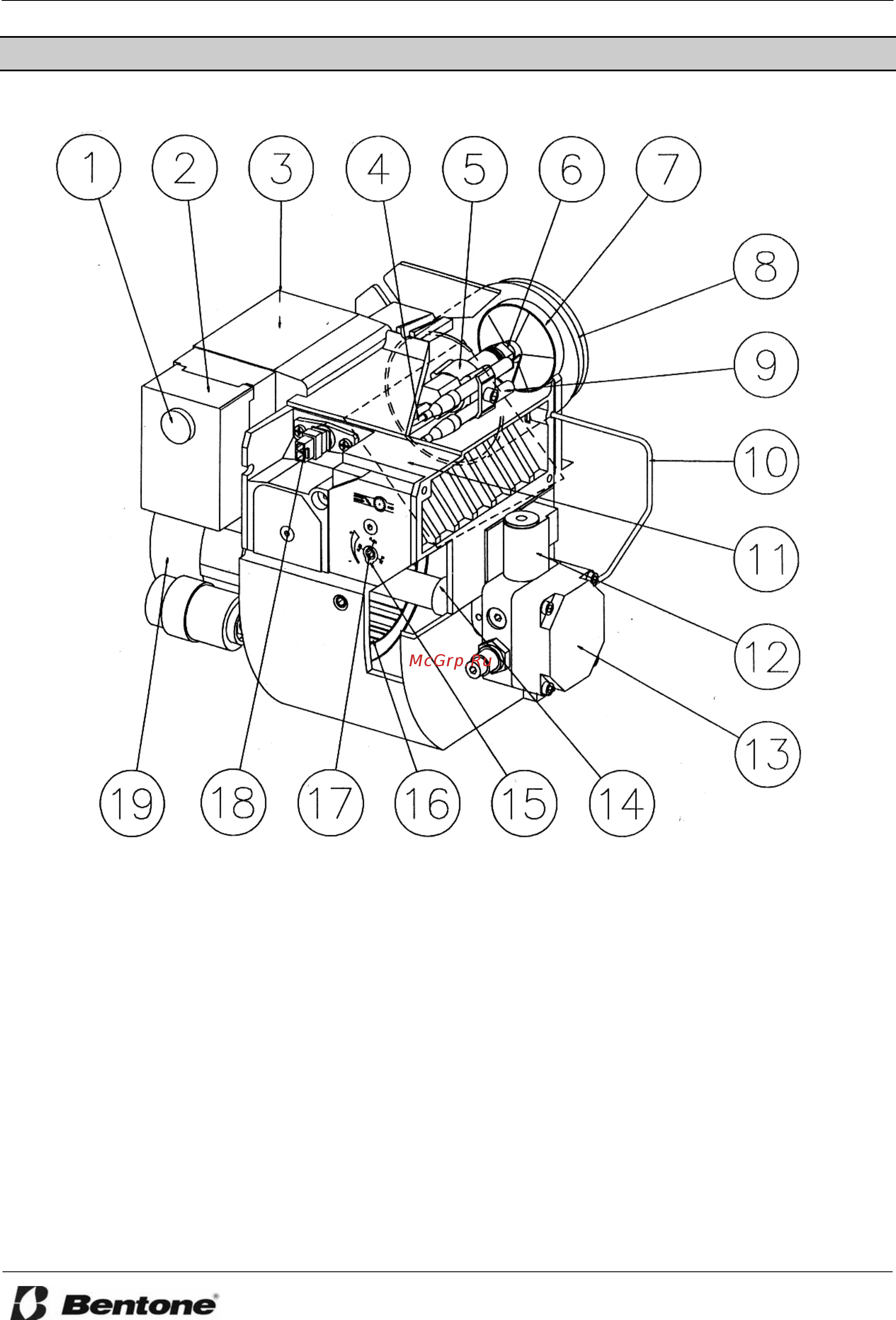

1. ОПИСАНИЕ
КОМПОНЕНТЫ
1. Кнопка перезапуска
2. Реле управления
3. Трансформатор поджига
4. Кабели поджига
5. Сопловая сборка
6. Сопло
7. Диск рассекателя
8. Труба горелки
9. Электроды поджига
10. Соединительный трубопровод
11. Воздушная заслонка
12. Соленоидный клапан
13. Топливный насос
14. Муфта сцепления
15. Шкала регулировки подачи воздуха
16. Крыльчатка вентилятора
17. Регулировка подачи воздуха
18. Фоторезистор
19. Электродвигатель
