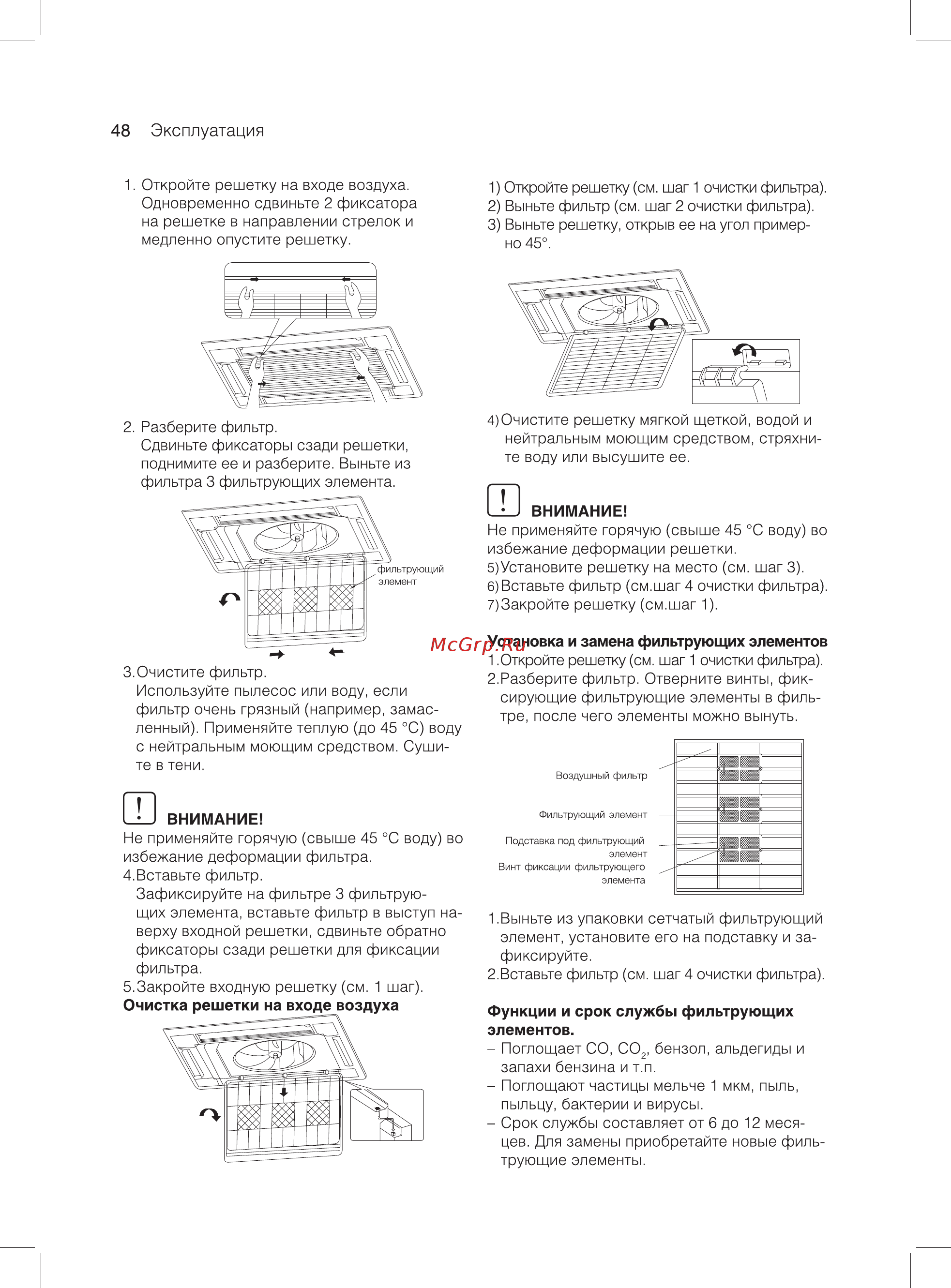

48 Эксплуатация 1 Откройте решетку на входе воздуха Одновременно сдвиньте 2 фиксатора на решетке в направлении стрелок и медленно опустите решетку 2 Разберите фильтр Сдвиньте фиксаторы сзади решетки поднимите ее и разберите Выньте из фильтра 3 фильтрующих элемента 1 Откройте решетку см шаг 1 очистки фильтра 2 Выньте фильтр см шаг 2 очистки фильтра 3 Выньте решетку открыв ее на угол пример но 45 4 Очистите решетку мягкой щеткой водой и нейтральным моющим средством стряхни те воду или высушите ее ВНИМАНИЕ Не применяйте горячую свыше 45 С воду во избежание деформации решетки 5 Установите решетку на место см шаг 3 б Вставьте фильтр см шаг 4 очистки фильтра 7 Закройте решетку см шаг 1 3 Очистите фильтр Используйте пылесос или воду если фильтр очень грязный например замас ленный Применяйте теплую до 45 С воду с нейтральным моющим средством Суши те в тени ВНИМАНИЕ Не применяйте горячую свыше 45 С воду во избежание деформации фильтра 4 Вставьте фильтр Зафиксируйте на фильтре 3 фильтрую щих элемента вставьте фильтр в выступ на верху входной решетки сдвиньте обратно фиксаторы сзади решетки для фиксации фильтра 5 Закройте входную решетку см 1 шаг Очистка решетки на входе воздуха Установка и замена фильтрующих элементов 1 Откройте решетку см шаг 1 очистки фильтра 2 Разберите фильтр Отверните винты фик сирующие фильтрующие элементы в филь тре после чего элементы можно вынуть 1 Выньте из упаковки сетчатый фильтрующий элемент установите его на подставку и за фиксируйте 2 Вставьте фильтр см шаг 4 очистки фильтра Функции и срок службы фильтрующих элементов Поглощает СО СО2 бензол альдегиды и запахи бензина и т п Поглощают частицы мельче 1 мкм пыль пыльцу бактерии и вирусы Срок службы составляет от 6 до 12 меся цев Для замены приобретайте новые филь трующие элементы
