6 7УстановкаУстановка

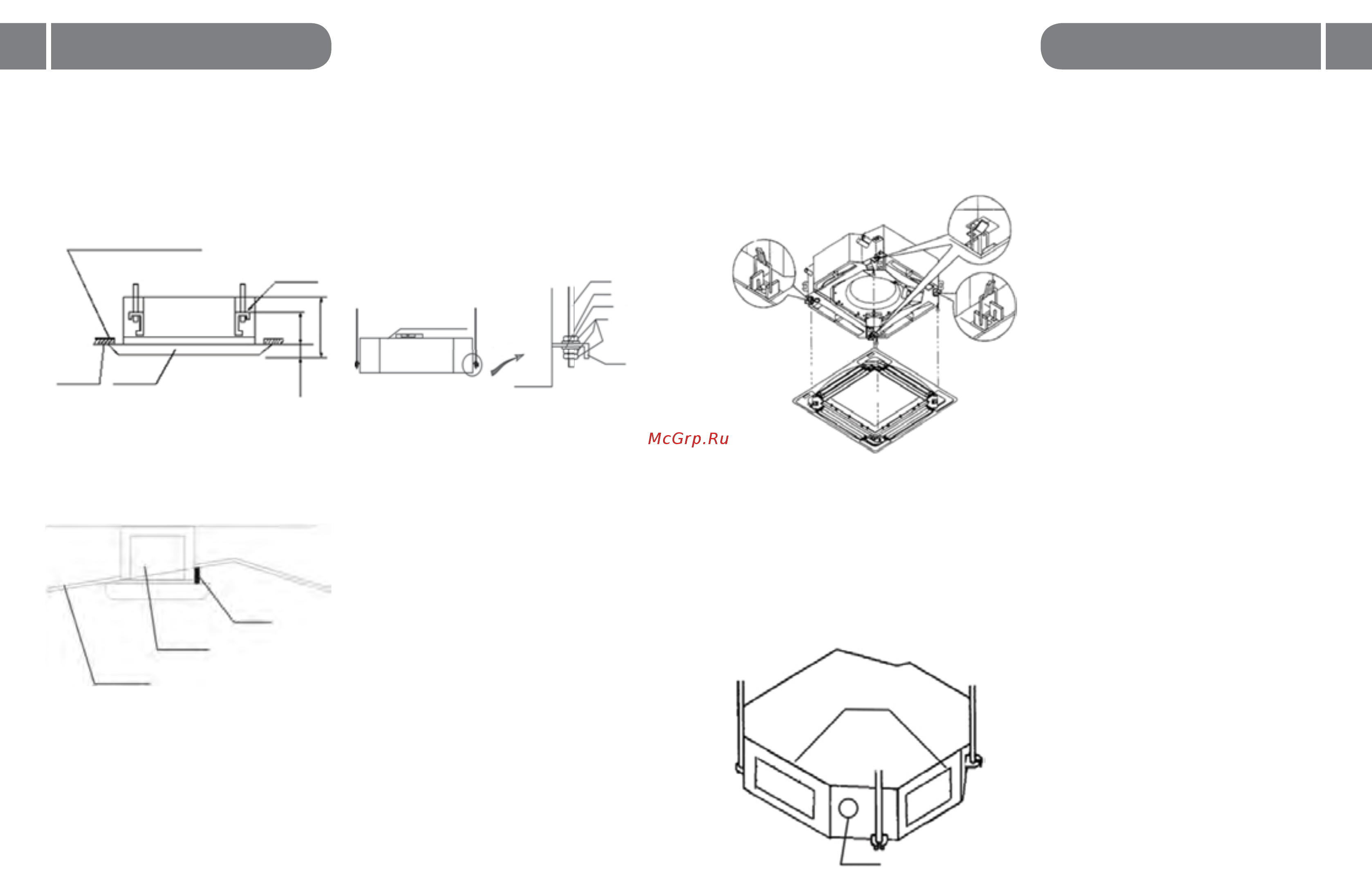

Монтаж панели
Пристегните четыре защелки на панели к соот-
ветствующим крючкам на корпусе и затяните ре-
гулировочный болт.
Подсоединение воздуховода для притока
свежего воздуха
Для удовлетворения различных пользователь-
ских требований и условий, фанкойлы с расхо-
дом воздуха более 850 м3/ч оснащены портом
для подмеса свежего воздуха и четырьмя пор-
тами для подсоединения воздуховодов
Подмес свежего воздуха. На боковой стороне
агрегата располагается круглый порт для под-
меса свежего воздуха. Потребитель может под-
соединить к нему воздуховод и вывести его на
улицу, если ему нужна эта функция.
Подсоединение воздуховода. Четыре прямоу-
гольных парта располагаются по четырем сто-
ронам корпуса агрегата, причем они могут быть
заглушены. Удалите заглушку из листового ме
-
талла.
Замечания.
1) Разрешено подключать воздуховод только
при соблюдении необходимых условий мон
-
тажа. Протяженность воздуховода не долж-
на быть более пяти метров;
2) Пожалуйста, используйте теплоизолиро-
ванный воздуховод, исключающий образо-
вание конденсата;
3) Изолируйте воздуховод и место присоеди-
нения воздуховода к корпусу агрегата сло-
ем теплоизоляции.
рис. 9
Нахлест декоративной панели на подвесной потолок
должен составлять не мене 25 мм
Потолок Панель
Подвес
60 мм
320 мм
150 мм
Косой потолок
Внутренний блок
Упругая прокладка
Проверьте горизонтальность
установки уровнем
Монт
ажная шпилька
Шайба
Эластичная шайба
Контргайка
Скоба
Порт для подмеса свежего воздух
а
Порт для
подсоединения
воздуховодов
Выбор места установки: основание должно быть
прочным и надежным, способным выдержать че-
тырехкратный вес агрегата и выдерживать ви-
брацию в течение длительного времени.
Если агрегат устанавливается в косой потолок,
необходимо расположить упругую прокладку
между потолком и декоративной панелью так,
чтобы агрегат был установлен горизонтально.
Отрегулируйте положение скобы и монтажной
шпильки, чтобы основной блок располагался го-
ризонтально. После установки проверьте уров-
нем горизонтально ли расположен основной
блок и исключена ли возможность неисправно-
стей, таких как утечка воды и воздуха.
Затяните контргайки для обеспечения плотно-
го контакта между ними, шайбами и четырьмя
монтажными скобами.
После установки убедитесь, что устройство хо-
рошо зафиксировано.
Убедитесь, что центр блока и центр отверстия
совпадают.
