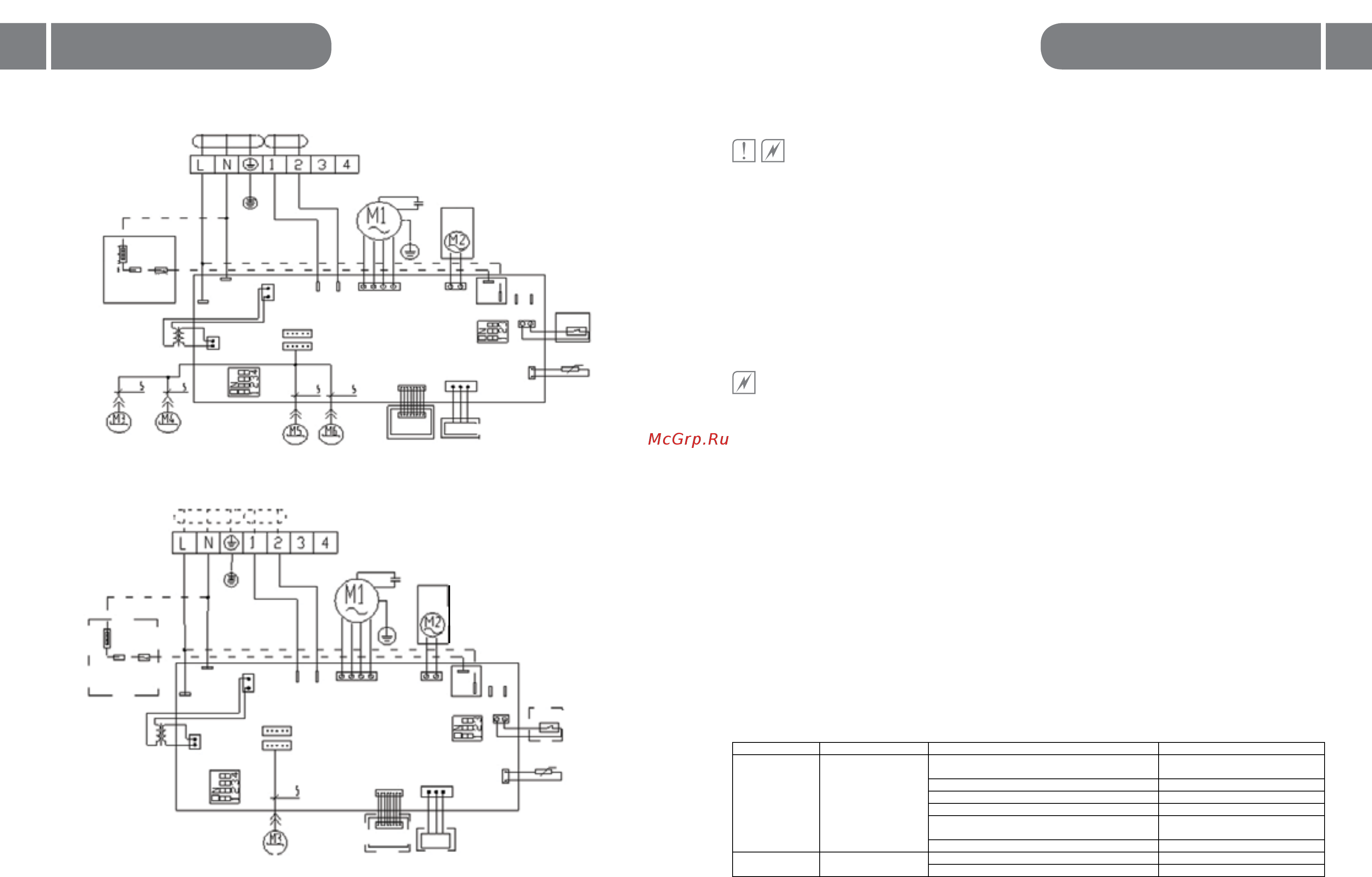

Схема электрических соединений моделей BMFC-270/360/450
Схемы электрических соединений
Схема электрических соединений моделей BMFC-540/720/900/1080/1260
Электрическое подключение Уход и обслуживание
Уход и обслуживание
Не проводите самостоятельно техниче-
ское обслуживание оборудования — неправиль-
ное техническое обслуживание может повлечь за
собой протечку воды, поражение электрическим
током или возгорание. Не мойте фанкойл водой
во избежание поражения электрическим током.
Очистка фильтра в стандартных условиях экс-
плуатации проводится приблизительно 1 раз в
6 месяцев.
Перед тем как проводить обслуживание,
отключите фанкойл от электросети.
Порядок очистки фильтра
1. Откройте воздухозаборную решетку. Для это-
го нажмите одновременно две кнопки на пане-
ли и медленно опустите решетку вниз.
2. Извлеките фильтр.
3. Очистите его, для этого используйте пылесос. Ес-
ли фильтр сильно загрязнен, можно использовать
теплую воду с максимальной температурой 40 °С.
Просушите фильтр. Запрещается сушить фильтр
над открытым пламенем. При возобновлении ра-
боты фанкойла температура фильтра не должна
превышать комнатной температуры.
4. Установите фильтр. Закройте воздухозабор-
ную решетку.
После длительного перерыва в работе
Перед включением фанкойла:
— проверьте кронштейны на предмет износа —
в случае износа агрегат может упасть и при-
чинить телесные повреждения;
— произведите очистку или замену воздушных
фильтров фанкойла;
— произведите проверку и очистку сливно-
го поддона и системы спуска конденсата из
фанкойла;
— проверьте затяжку электрических соединений.
Устранение неисправностей
Если агрегат не работает, перед обращением в
сервис выполните следующее, тем самым сэко-
номив свое время и силы.
Неисправность Проявление Причины Действия
Агрегат не
запускается
При нажатии кнопки
ON/OFF на пульте
ДУ раздается
характерный звук и
индикатор RUN не
загорается
Нет напряжения в сети
После появления напряжения
нажмите кнопку ON/OFF
Отключена линия питания Подключите питание
Сгорел предохранитель Замените предохранитель
Сработало УЗО Включите УЗО
Пульт ДУ находится вне рабочего сектора
Работайте пультом ДУ в рабочем
диапазоне
Сели батарейки пульта ДУ (ЖК дисплей тусклый) Замените батарейки
Останов сразу
после пуска
Пульт ДУ показывает,
что агрегат работает
Вход или выход воздуха затруднены Уберите препятствие
Воздушный фильтр засорен Очистите фильтр
Электропитание
Красный Черный
Вентилятор
Конденсатор
Желто-
зеленый
Дренажная
помпа
PUMP
PTC
Water
CN7
CN5
CN4
CN2
COOL
WARM
CN9
CN3
CN1
Трансформатор
Тепловая
защита
Электрический
нагреватель
Предохранитель
AC-L
AC-N
SW1
(красный)
ROOM-T
12VGND
DISPLAY
Проводной
пульт
ИК Приемник
Датчик
уровня
SW2
(синий)
Коричневый Синий Желто-
зеленый
Водяной клапан
F-H
F-M
F-L
N
