4 5Размеры Транспортировка и хранение
для баров, магазинов, санитарных помещений,
мастерских, цехов, складов и т.д.
Состоит из:
•
индукционного однофазного асинхронного
двигателя со стартовым конденсатором, ша-
риковыми подшипниками. Двигатель оборудо-
ван тепловой защитой с автоматическим пере-
запуском. Степень защиты двигателя IP44
•
защитной решетки изготовленной из сталь-
ной проволоки;
•
для моделей FRESH-K квадратной монтажной
пластины из стали.

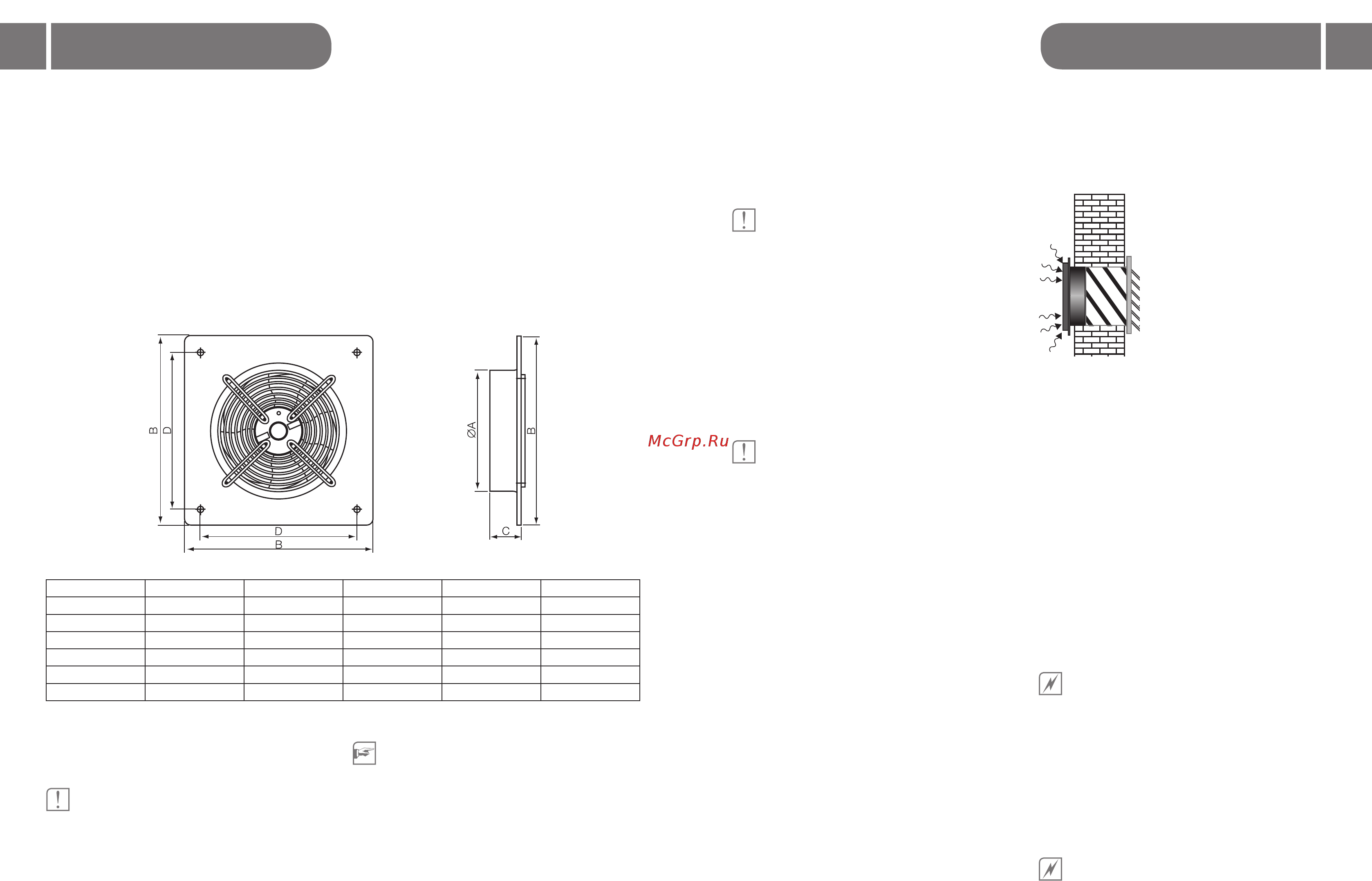

Размеры
Для FRESH-K
Модель ∅A B C D Масса, кг
FRESH-K 200 212 320 70 260 3,5
FRESH-K 250 262 365 90 315 4,5
FRESH-K 300 313 430 92 380 6,3
FRESH-K 350 360 485 88 435 8,5
FRESH-K 400 408 540 100 490 9,5
FRESH-K 450 465 575 125 535 10,2
Транспортировка и хранение
Во время разгрузки и хранения поставля-
емых устройств пользуйтесь, при необходимо-
сти, подходящей подъемной техникой, чтобы из-
бежать повреждений и ранений.
Не поднимайте устройства за кабели пита-
ния или коробки подключения. Берегите их от уда-
ров и перегрузок. До монтажа храните устройства
в сухом помещении, где относительная влажность
воздуха не превышает 70% (при +20 °С), сред-
няя температура окружающей среды — между
+5 °С и +35 °С. Место хранения должно быть за-
щищено от грязи и воды. Не рекомендуется хра-
нить устройства на складе больше одного года.
Установка
Вентиляторы поставляются готовые к под-
ключению. Монтаж должен выполняться компе-
тентным персоналом. Вентиляторы устанавливают-
ся, в основном, внутри помещения. При наружной
установке вентиляторы должны быть защищены от
внешних воздействий. Вентиляторы монтируются
в любом положении, в соответствии с направлением
потока воздуха Необходимо предусматривать до-
ступ для обслуживания вентилятора.
Не допускается:
•
использовать вентиляторы для транспорти-
ровки воздуха, содержащего «тяжелую»
• пыль, муку и т.п.;
•
монтировать вентиляторы во взрыво-, пожа-
роопасных помещениях и использовать их для
транспортировки воздуха с содержанием па-
ров пожароопасных веществ.
Порядок монтажа:
1.
Проведите электропроводку, к месту, где бу-
дет установлен вентилятор.
2.
Установите вентилятор в вентиляционный ка-
нал. Вентиляционный канал должен иметь не-
большой уклон( примерно 3°) в сторону наруж-
ной стены во избежание попадания дождевой
воды в канал и вентилятор. Также желательно
установить наружную решетку.
3.
Отметьте расположения отверстий для крепле-
ния, выньте вентилятор из канала.
4.
Просверлите отверстия, установите вентиля-
тор в канал и закрутите шурупы.
5. подключите электропитание
Пример монтажа
Электрические соединения
Подключение должно производиться квалифи-
цированным персоналом соответствующими ин-
струментами согласно схемам соединений. На
корпусе вентилятора находится клеммная ко-
робка для подключения к электрической сети.
Кабель электропитания должен соответствовать
мощности вентилятора.
Автоматический выключатель также должен со-
ответствовать мощности и номинальному пот-
ребляемому току вентилятора.
Необходимо:
•
проверить соответствие электрической сети
данным, указанным на вентиляторе;
•
проверить электрические провода и соеди-
нения на соответствие требованиям электро-
безопасности;
• проверить направление движения воздуха.
Важно:
• вентилятор необходимо заземлить.
