16 ТЕПЛОВАЯ ЗАВЕСА 17BHC-9 TR
13. СВИДЕТЕЛЬСТВО О ПОДКЛЮЧЕНИИ
Воздушно-тепловая завеса ____________ заводской № _________ подключена к элект-
росети в соответствии с п.п. 5.4 Руководства специалистом-электриком
Ф.И.О. ___________________ имеющим ___________ группу по электробезопасности,
подтверждающий документ ________________________________________
_______________________ ____________________________
(личная подпись) (расшифровка подписи)
«___» ______________200_ г.
ПРИЛОЖЕНИЕ

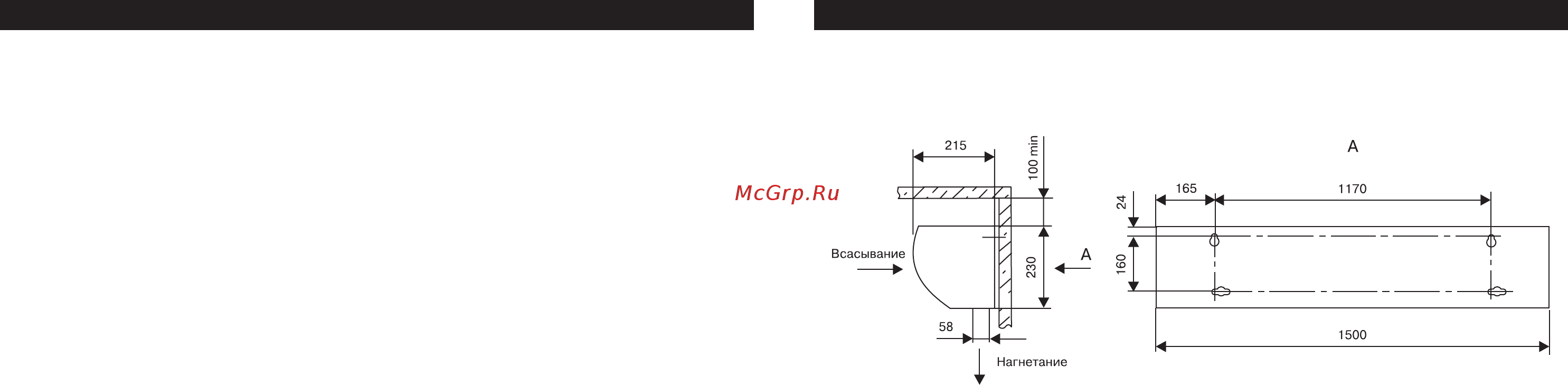

Рис.1. Габаритные и установочные размеры
