4 ТЕПЛОВАЯ ЗАВЕСА 5BHC-9 TR

1-корпус;

2-передняя перфорированная

стенка корпуса;

3-решетка

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1. Технические характеристики завес указаны в таблице 2.

Таблица 2

Наименование параметра Модель

BHC-9 TR

Номинальное напряжение, В 380

Номинальная частота, Гц 50

Номинальная мощность потребления, кВт

Режим «1»

Режим «2»

6,0

9,0

Максимальный ток, А 14

Расход воздуха, м. куб. /ч 1600

Скорость потока воздуха на выходе, м/с 7,0

Эффективная длина струи, м 2,5

Увеличение температуры воздуха на выходе в режиме «2», °С 17

Степень защиты оболочки по ГОСТ 14 254-96 IP 10

Габаритные размеры

(ширина х высота х длина), мм

215х230х1500

Масса (не более), кг 28

Уровень шума на расстоянии 5м, дБ(А) 53

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Завеса соответствует обязательным требованиям ГОСТ Р МЭК 60335-2-30-99,

ГОСТ Р 51318.14.1-99 и техническим условиям ТУ 3468-005-14739128-2005.

4.2. Завеса состоит из корпуса 1 (см. рис. 1), изготовленного из листовой стали, пок-

рытой высококачественным полимерным покрытием. Внутри корпуса расположены два

вентиляторных блока с трубчатыми оребренными электронагревателями. Вентиляторы

всасывают воздух через переднюю перфорированную стенку корпуса 2, поток воздуха,

проходя через электронагреватели, нагревается и выбрасывается через решетки 3 в

виде узкой направленной струи. Управление завесой осуществляется с выносного бло-

ка управления (см. рис. 2).

Пульт управления позволяет поддерживать необходимую температуру воздуха вбли-

зи проема и регулировать тепловую мощность завесы.

4.3. Электрическая схема завесы приведена на рис.2 Приложения.

4.4 Изготовителем могут быть внесены в завесу конструктивные изменения, не ухуд-

шающие ее качество и надежность, которые не отражены в настоящем Руководстве.

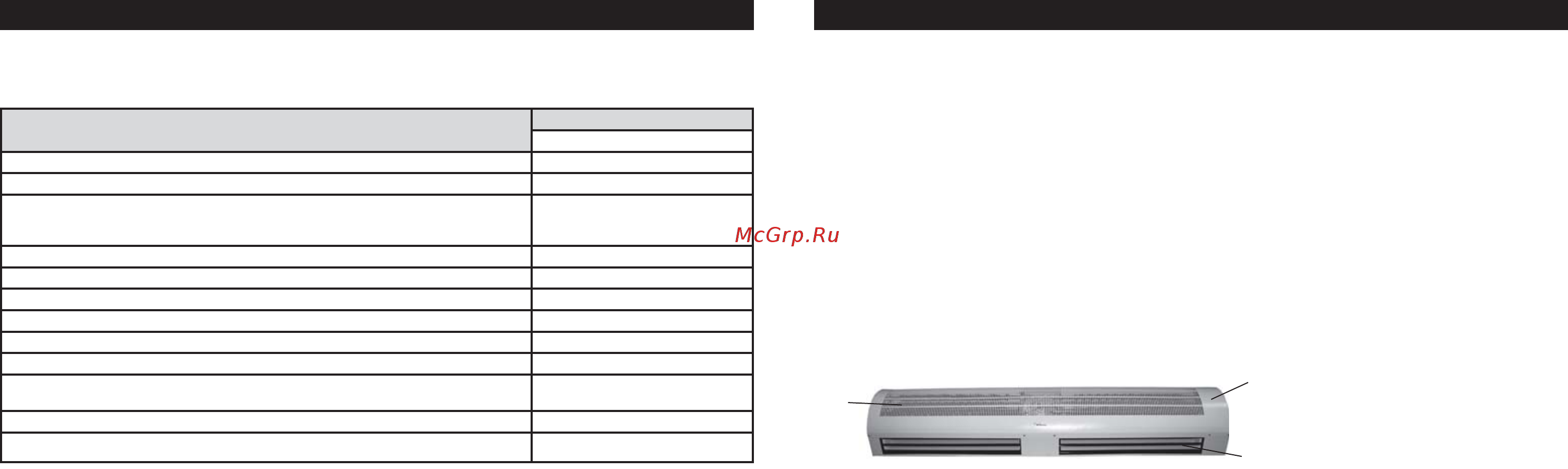

Рис.1. Воздушно-тепловая завеса
