5
Управление кондиционером
4
• Пульт управления должен находиться на
расстоянии не менее 1 м от телевизионной
и радио аппаратуры.
• Не роняйте и не ударяйте пульт, а также не
оставляйте его под прямыми солнечными
лучами.
1 Кнопка ON/OFF – включение/выключение.
2 Кнопка MODE – выбор режима работы:
Автоматический – Охлаждение – Осушение –
Вентиляция – Обогрев.
3 Кнопка SPEED – выбор скорости враще-
ния вентилятора.
4 Кнопка
– увеличение температуры.
5 Кнопка
– уменьшение температуры.
6 Кнопка SLEEP – установка ночного режи-
ма работы.
7 Кнопка CLEAN – активация функции само-
очистки внутреннего блока.
8 Кнопка STRONG – активация интенсивного
режима работы.
9 Кнопка SCREEN – подсветка дисплея на
внутреннем блоке.
10 Кнопка TIMER – авктивация таймера на
включение и выключение.
11 Кнопка SWING – управление направлени-
ем воздушного потока по вертикали.
12 Кнопка SWING2* – управление направле-
нием воздушного потока по горизонтали.
13 Кнопка FEELING – активация режима под-
держания заданной температуры вокруг
пользователя (рядом с пультом ДУ)
.
14 Кнопка HEALTH* – включение режима ио-
низации.
15 Кнопка FUNGUSPROOF – активация режи-
мов автоматической просушки внутренне-
го блока.
16 Панель индикации пульта дистанционного
управления.

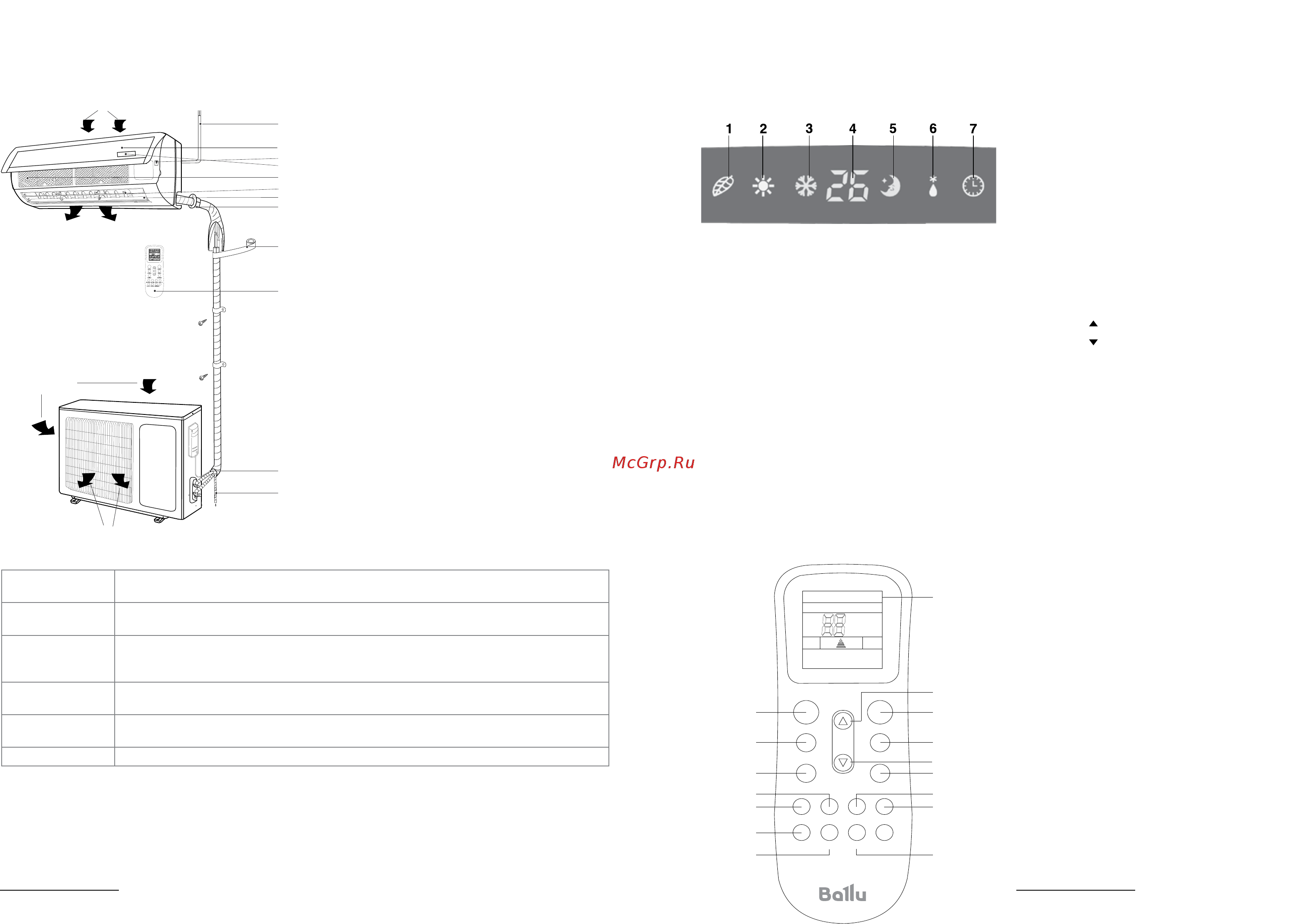

Устройство кондиционера
1
3
4
7
2
5
6
8
Вход воздуха
Выход воздуха
Вход воздуха
Наружный блок
Внутренний блок
Выход воздуха
9
12
10
11
1 Шнур питания.
2 Дисплей.
3 Передняя панель.
4 Воздушный фильтр-сетка.
5 Горизонтальные жалюзи.
6 Вертикальные жалюзи.
7 Кнопка аварийного запуска.
8 Фреоновая трасса.
9 Изоляция.
10 Дренажная трасса.
11 Пульт дистанционного управления.
12 Соединительная трасса.
Устройство кондиционера
ПРИ МЕ ЧА НИЕ:
Этот кон ди ци о нер со сто ит из вну т рен не го и на руж-
но го бло ков. Уп рав ле ние кон ди ци о не ром воз мож но
с пуль та ДУ.
В комплект сплит-системы (кондиционера воздуха)
входят: один внутренний блок кондиционера возду-
ха с пультом управления в упаковке, один внешний
(наружный) блок кондиционера воздуха в упаковке,
одна инструкция пользователя.
Воздухозаборная
решетка
Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр,
на котором задерживается пыль.
Воздуховыпускная
решетка
Кондиционированный воздух выходит из кондиционера через воздуховыпускную
решетку.
Пульт ДУ
С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би-
рать ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та-
нав ли вать ра бо ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.
Фреоновая трасса
Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб-
ка ми по ко то рым те чет фре он.
Наружный блок
В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие
элек три че с кие ча с ти.
Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.
* Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.
Управление кондиционером
Панель индикации внутреннего блока
1 Индикатор работы ионизации*
2 Индикатор работы в режиме «Обогрев»
3 Индикатор работы в режиме «Охлаждение»
4 Индикатор температуры
5 Индикатор ночного режима работы
6 Индикатор работы в режиме «Осушение»
7 Индикатор работы таймера
Описание пульта дистанционного управления
• Для управления кондиционером применя-
ется беспроводной инфракрасный дистан-
ционный пульт.
• При управлении расстояние между пуль-
том и приемником сигнала на внутреннем
блоке должно быть не более 8 м. Между
пультом и блоком не должно быть предме-
тов, мешающих прохождению сигнала.
SE T
MODE
ON/OFF
SPEED
TIMER
SWING SWING2
STRONG
FEELING
CLEAN
HEALTH
SLEEP
SCREEN
FUNGUSPROOF
A U TO COOL DRY
H E AT
FAN
SP EED
ST RONG
HI GH
MI D
LOW
AU TO
TI MER
ON OFF
RO OM
SE T
h
C F
SW ING2
SW ING
ON
OF F
SL EEP
CL EAN
HE ALTH
FR ESH
EL E.H
F U NGUSP ROOF
SC REEN
LO CK
4
1
2
3
6
5
7
8
9
10
11
12
13
14
15
16
* В данной серии не используется
