Ballu BSW/OUT-09HN1 [7/13] Управление кондиционером

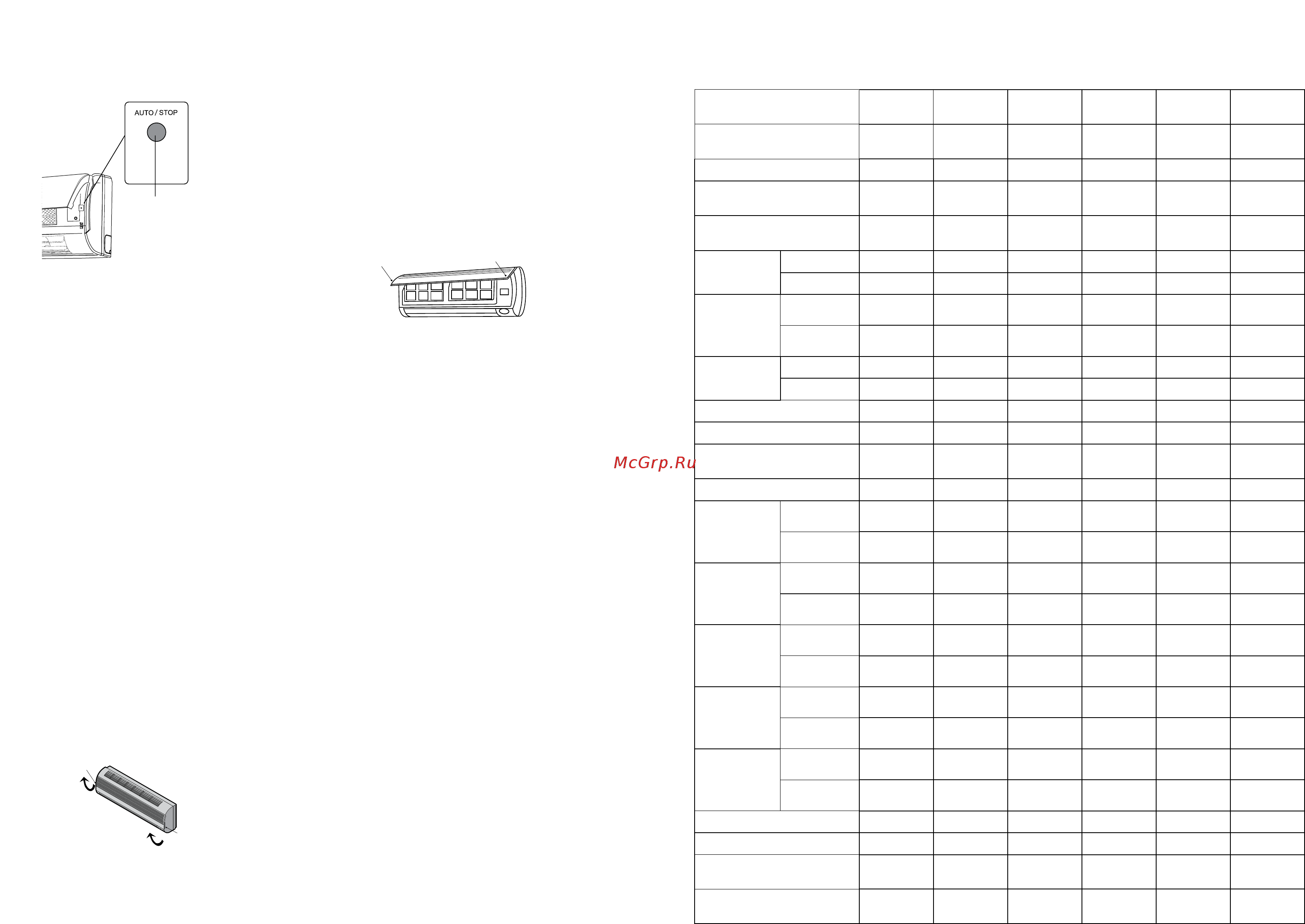

![Ballu BSW/IN-12HN1 [7/13] Управление кондиционером](/views2/1424962/page7/bg7.png)
1312
Управление кондиционером
Управление кондиционером без пульта ДУ
Кнопка
автоматического
режима
Ес ли вы по те ря ли пульт ДУ или он не ис пра вен,
вы пол ни те сле ду ю щие ша ги:
1. Ес ли кон ди ци о нер не ра бо та ет.
Ес ли вы хо ти те за пу с тить кон ди ци о нер, на-
жми те кноп ку автоматического режима на
вну т рен нем бло ке (перед этим аккуратно
приподнимите переднюю панель).
2. Ес ли кон ди ци о нер ра бо та ет.
Ес ли вы хо ти те вы клю чить кон ди ци о нер, на-
жми те кноп ку автоматического режима на
вну т рен нем бло ке.
ПРИ МЕ ЧА НИЕ:
Не дер жи те кноп ки на жа ты ми в те че нии дли тель но го
вре ме ни, это мо жет при ве с ти к сбою в ра бо те кон-
ди ци о не ра.
Уход и обслуживание
Чистка передней панели
• Отключите устройство от источника пита-
ния до того, как вынете шнур питания из
розетки.
• Чтобы снять переднюю панель кондицио-
нера, зафиксируйте ее в верхней позиции
и тяните на себя.
a
a
• Используйте сухую и мягкую тряпку для
очистки панели. Используйте теплую воду
(ниже 40°С) для промывки панели, если
устройство очень грязное.
• Ни в коем случае не используйте бензин,
растворители и абразивные средства для
очистки передней панели кондиционера.
• Не допускайте попадания воды на внутрен-
ний блок. Велика опасность получить удар
электрическим током.
Закройте переднюю панель путем нажатия пози-
ции «b» по направлению вниз.
b
b
Чистка воздушного фильтра
Необходимо прочищать воздушный фильтр по-
сле его эксплуатации в течение 100 часов.
Процесс очистки выглядит следующим образом:
Отключите кондиционер.
• Откройте переднюю панель
• Аккуратно потяните рычаг фильтра на
себя.
• Извлеките фильтр.
Очистка и повторная установка воздушно-
го фильтра
Если загрязнение уже есть, то промойте фильтр
моющим раствором в теплой воде. После очист-
ки хорошо просушите фильтр в тени. Установите
фильтр на место.
Снова закройте переднюю панель.
ПРИМЕЧАНИЕ
Промывайте воздушный фильтр каждые две недели,
если кондиционер работает в очень загрязненном по-
мещении.
Технические характеристики
Технические характеристики
Блок внутренней установки
BSW/IN-
07HN1
BSW/IN-
09HN1
BSW/IN-
12HN1
BSW/IN-
18HN1
BSW/IN-
24HN1
BSW/IN-
30HN1
Блок внешней установки
BSW/OUT-
07HN1
BSW/OUT-
09HN1
BSW/OUT-
12HN1
BSW/OUT-
18HN1
BSW/OUT-
24HN1
BSW/OUT-
30HN1
Напряжение питания, В~Гц
220-240 ~50 220-240 ~50 220-240 ~50 220-240 ~50 220-240 ~50 220-240 ~50
Холодопроизводительность,
BTU
7506 9212 12113 18084 23884 26955
Теплопроизводительность,
BTU
7848 9554 12454 19175 24908 25931
Номинальная
мощность, Вт
Охлаждение
685 841 1106 1656 2326 2200
Обогрев
637 776 1011 1557 2274 2200
Расход
воздуха, м
3
/ч
Внутренний
блок
420 420 550 850 950 1200
Внешний
блок
2000 2000 2000 2500 2700 3000
Номинальный
ток, А
Охлаждение
2,98 3,66 4,81 7,2 10,11 9,6
Обогрев
2,77 3,38 4,4 6,77 9,89 10,0
Степень защиты, IP
IPX4 IPX4 IPX4 IPX4 IPX4 IPX4
Класс электрозащиты
I класс I класс I класс I класс I класс I класс
Класс энергоэффективности
(охлаждение/обогрев)
B/B B/B B/B B/B B/B C/C
Тип фреона
R410A R410A R410A R410A R410A R410A
Уровень
шума, дБ(А)
Внутренний
блок
32 36 37 38 42 50
Внешний
блок
50 50 52 54 55 60
Размеры
прибора
(ШхВхГ), мм
Внутренний
блок
680х250х180 802х265х190 880x286x203 940x300x220 1080x300x220 1185x322x235
Внешний
блок
663x421x254 700x500x225 760x540x260 800x590x300 800x690x300 902x795x332
Размеры
упаковки
(ШхВхГ), мм
Внутренний
блок
770x315x283 885x325x275 965x345x275 1105x365x285 1160x365x285 1300x440x380
Внешний
блок
770x478x338 835x545x335 880x600x370 940x650x420 940x750x420 1030x860x430
Вес нетто, кг
Внутренний
блок
7,03 7,75 8,85 11,85 14,30 18,75
Внешний
блок
21,54 25,86 27,36 39,64 44,75 60,60
Вес брутто, кг
Внутренний
блок
8,64 9,57 10,92 14,12 16,85 24,55
Внешний
блок
24,10 28,76 30,69 43,50 49,0 65,64
Диаметр труб (жидкость)
6.35 (1/4”) 6.35 (1/4”) 6.35 (1/4”) 6.35 (1/4”) 9,52 (3/8”) 9,52 (3/8”)
Диаметр труб (газ)
9,52 (3/8”) 9,52 (3/8”) 9,52 (3/8”) 12.7 (1/2”) 15.88 (5/8”) 15.88 (5/8”)
Максимальная длина
магистрали, м
20 20 20 25 25 25
Максимальный перепад
высот, м
8 8 8 10 10 10
