Процедуры обслуживания
13
Важное примечание:
У предохладительного материала есть передняя и задняя
стороны, и его необходимо (заново) устанавливать в
правильном положении для обеспечения полного смачивания
по всей глубине и достижения максимальной эффективности.
Материал состоит из перемежающихся цветных листов с
более высоким (бежевые листы) и низким (красные листы)
гофрированием. В правильном положении листы с высоким
гофрированием (бежевые) должны располагаться лицевой
с
тороной вниз к направлению подачи воздуха (см.
илюстрацию ниже "Листы с высоким гофрированием").
Система сточных желобов
Избыток воды, распределяемой по адиабатическому
предохладительному материалу во время адиабатической
операции, собирается в водосточный желоб и сливается в
канализачию через два (или более) различных водостока на
каждой из сторон предохладителя.
Градирни с 8, 10 и 12 вентиляторами оснащены 4
поставляемыми отдельно адиабатическими секциями
предохлаждения, по 2 на сторону.
Каждая адиабатическая секция предохлаждения оснащена
отдельным нижним водосливом, гарантирующим полное
опорожнение и о
сушение системы водосточных желобов
после каждого адиабатического цикла. Каждая сторона
адиабатического предохладителя оснащена одним большим
главным водосливом.
Количество адиабатических секций предохлаждения и
водосливов для моделей TrilliumSeries указаны в таблице
ниже.

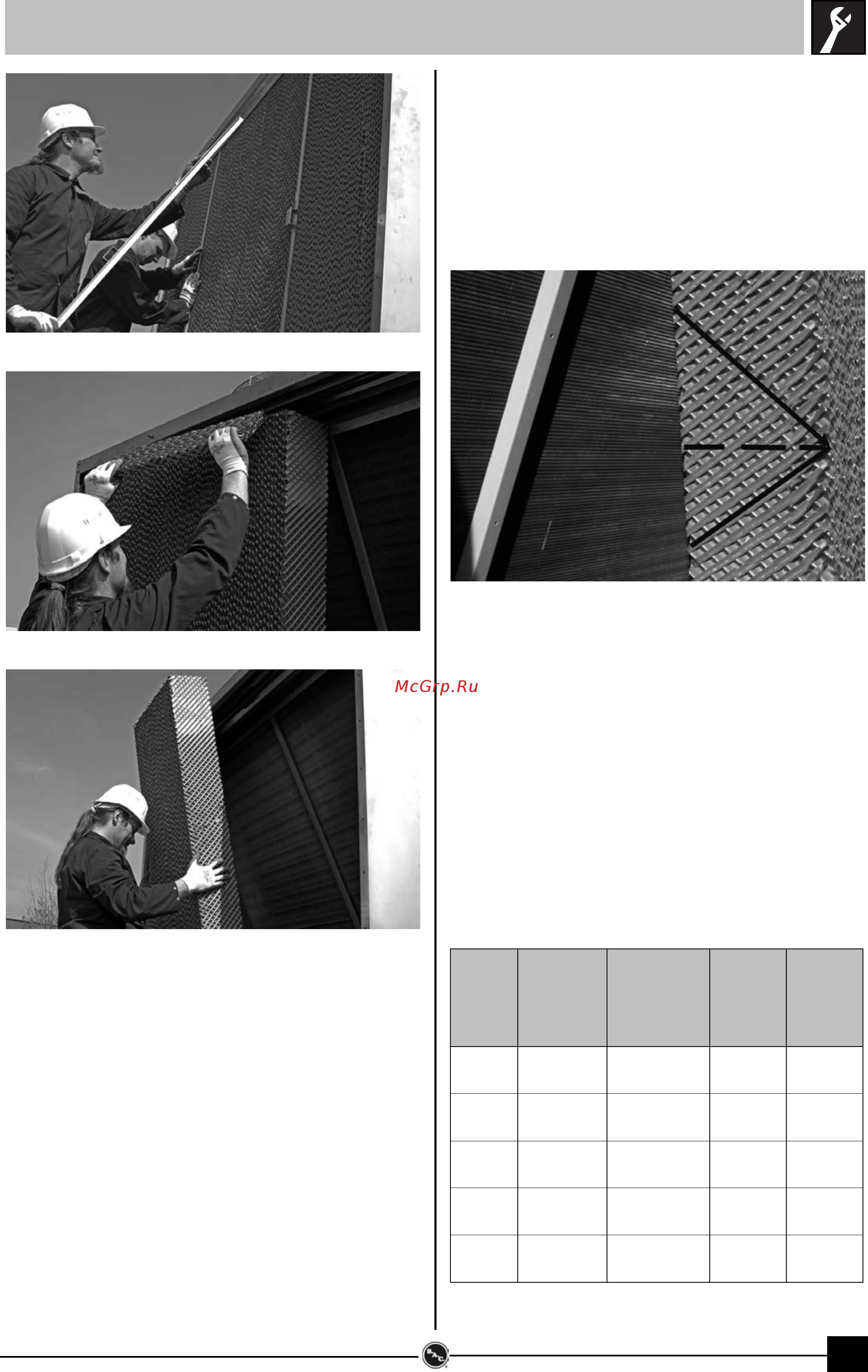

Рисунок 12: Снятие Т-профилей (Т-профили опционные)
Рисунок 13: Снятие зеленых водораспределительных прокладок
Рисунок 14: Снятие предохладительного материала
Модель
Количество
вентиляторов
Количество
адиабатических
секций
предохлаждени
я на градирню
Количество
нижних
водосливов
на
градирню
Количество
главных
водосливов
DFCV/
S9022-AD
4222
DFCV/
S9023-AD
6222
DFCV/
S9024-AD
8442
DFCV/
S9025-AD
10 4 4 2
DFCV/
S9026-AD
12 4 4 2
Таблица 5: Количество адиабатических секций предохлаждения
и водосливов
Рисунок 15: Листы с высоким гофрированием
