Blue Box
45

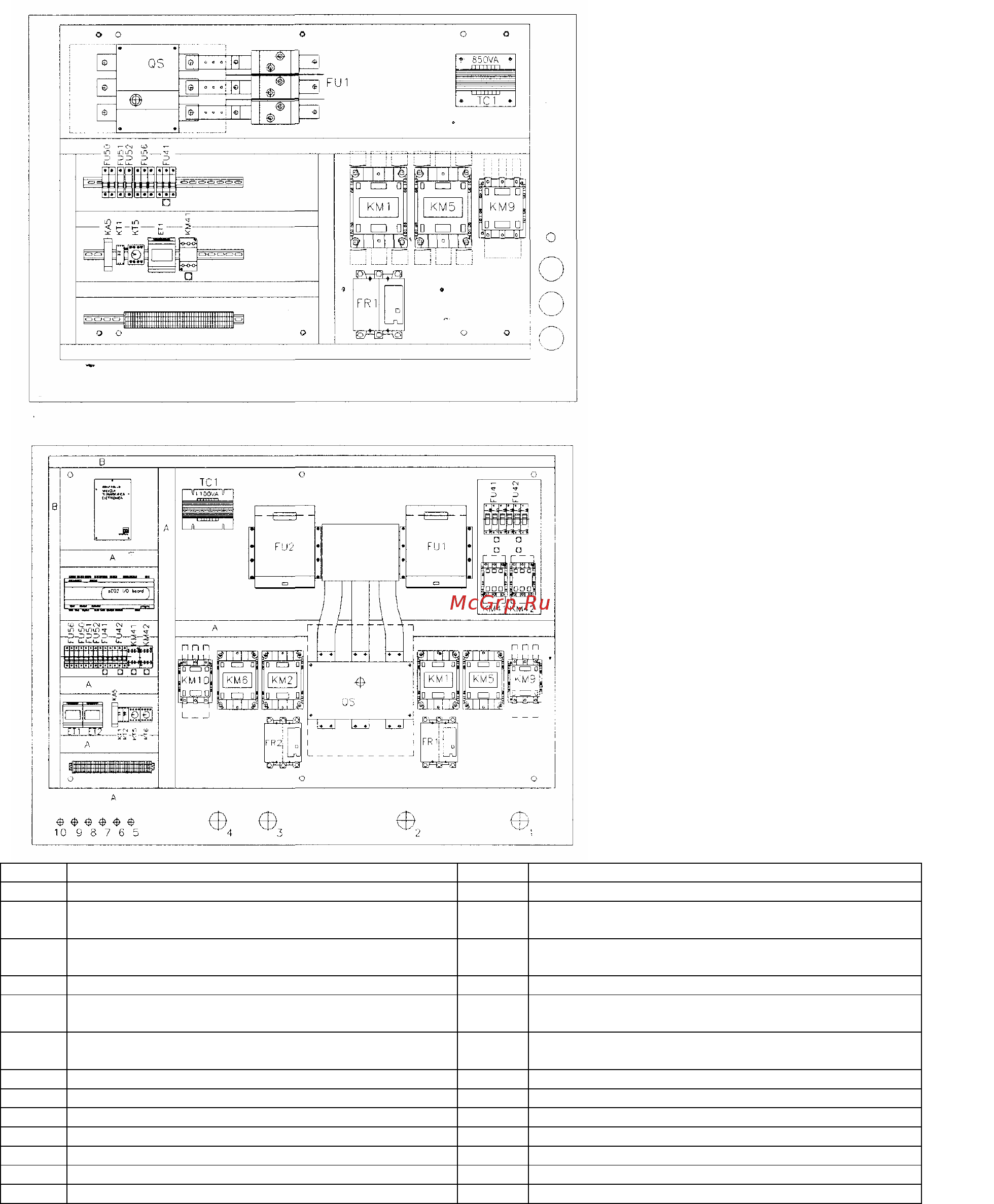

СХЕМА ЭЛЕКТРОЩИТА – УСТАНОВКИ СТАНДАРТНОГО ИСПОЛНЕНИЯ с 1
и 2 КОМПРЕССОРАМИ
Установки стандартного исполнения с одним компрессором
Поз. Описание Поз. Описание
FR1 Термозащита компрессора 1 KM10 Контактор У, компрессор 2
FR2 Термозащита компрессора 2 KM41 Корректировка коэффициента мощности, контактор
компрессора 1
FU1 Предохранители компрессора 1 KM42 Корректировка коэффициента мощности, контактор
компрессора 2
FU2 Предохранители компрессора 2 KM5 Контактор компрессора 1 (треугольник)
FU41 Корректировка коэффициента мощности –
предохранители конденсатора компрессор 1
KM6 Контактор компрессора 2 (треугольник)
FU42 Корректировка коэффициента мощности –
предохранители конденсатора компрессор 2
KM9 Контактор компрессора 1 (звезда)
FU50 Предохранители цепи трансформатора KT1 Таймер компрессора 1
FU51 Предохранители вспомогательной цепи KT2 Таймер компрессора 2
FU52 Предохранители цепи регулирования KT5 Таймер запуска компрессора 1
FU56 Предохранители реле последовательности фаз KT6 Таймер запуска компрессора 2
KA5 Реле последовательности фаз QS Главный переключатель
KM1 Компрессор 1, контактор (звезда) TC1 Вспомогательный трансформатор
KM2 Компрессор 2, контактор (звезда)
Рисунок 14
Установки стандартного исполнения с
двумя компрессорами
Рисунок 15
