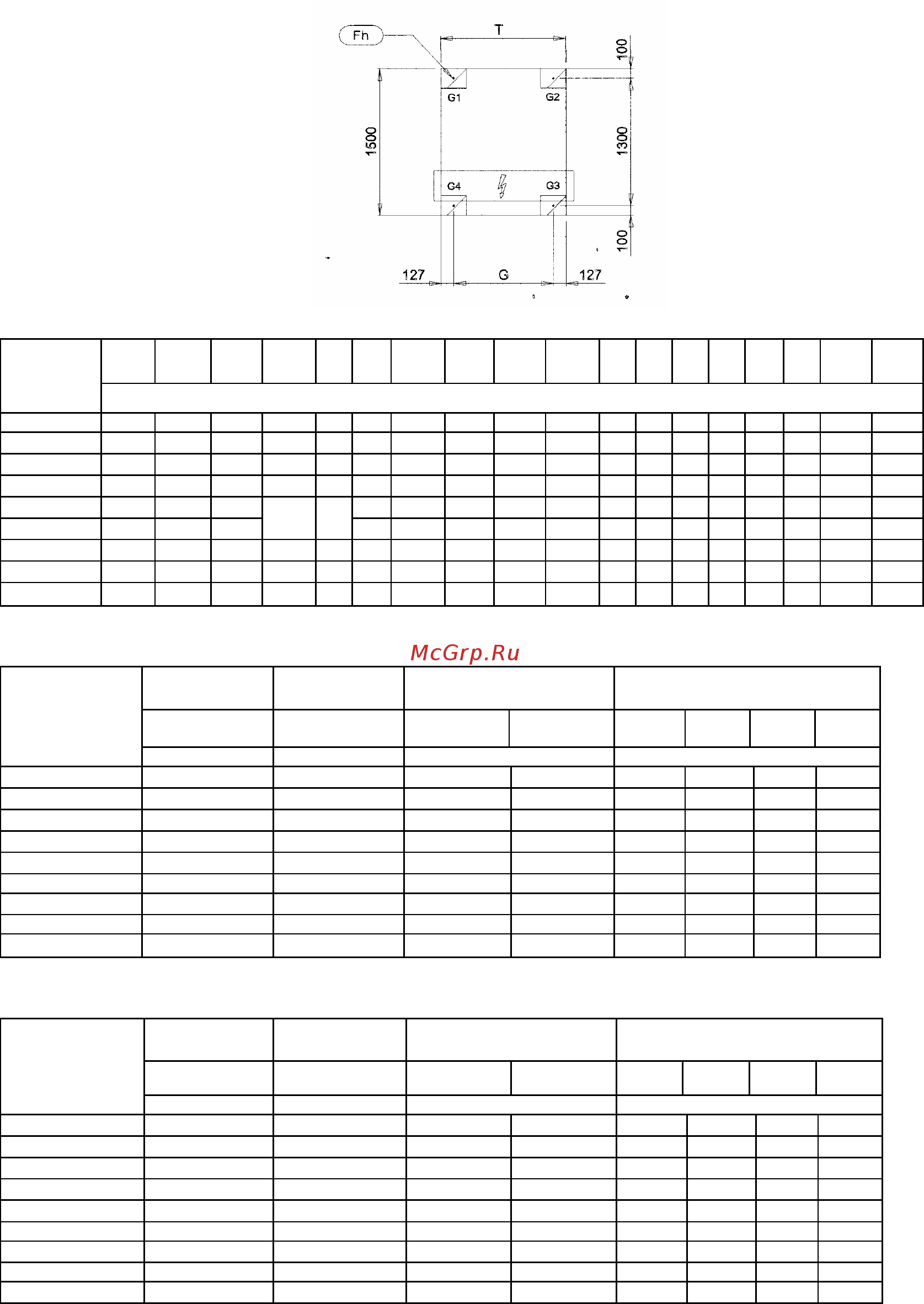

A B C D E F G H I L M N O P Q R S T МОДЕЛЬ
OMEGA-
V2001
мм
19.1 2.885 1.610 1.420 2.428 350 107 1.000 821 1.064 2.300 136 449 420 285 407 485 1.015 1.254
22.1 3.410 1.610 1.475 2.428 612 370 1.000 1.084 1.326 2.780 148 482 447 258 407 485 1.015 1.254
27.1 3.430 1.610 1.475 2.428 632 370 1.000 1.084 1.346 2.780 148 502 447 258 407 485 1.015 1.254
33.1 3.445 1.690 1.475 2.526 598 321 1.300 934 1.212 2.780 148 518 447 258 447 485 1.015 1.554
39.1 3.480 1.690 1.705 345 1.300 958 1.222 2.750 180 549 472 183 447 395 1.105 1.554
43.1 3.480 1.690 1.705
2.526
2.526
609
609
345 1.300 958 1.222 2.750 180 550 472 183 447 395 1.105 1.554
47.1 3.480 1.690 1.705 2.526 609 345 1.300 958 1.222 2.750 180 550 472 183 447 395 1.105 1.554
52.1 3.500 1б90 1.785 2.526 609 365 1.300 978 1.222 2.700 215 585 513 142 447 395 1.105 1.554
58.1 3.520 1.785 1.785 2.552 616 352 1.300 978 1.242 2.700 215 605 513 142 472 395 1.105 1.554
Вода пользователя Вода
конденсатора
Вес Распределение веса по раме
основания
Ø - Uin/Uout Ø - Cin/Cout
При
транспортировке
При работе G1 G2 G3 G4
МОДЕЛЬ OMEGA
V 2001
(стандартное
исполнение)
мм мм кг Кг
19.1 114,3 OD 3" BSP F. 1.138 1.213 436 328 193 256
22.1 141,3 OD 3" BSP F. 1.297 1.431 512 414 226 279
27.1 141,3 OD 3" BSP F. 1.423 1.552 620 397 209 326
33.1 141,3 OD 114,3 OD 1.553 1.679 522 340 322 495
39.1 168,3 OD 114,3 OD 1.800 1.991 657 359 344 631
43.1 168,3 OD 114,3 OD 1.850 2.039 655 378 368 638
47.1 168,3 OD 114,3 OD 2.169 2.347 690 531 490 636
52.1 219,1 OD 114,3 OD 2.410 2.710 845 590 524 751
58.1 219,1 OD 141,3 OD 2.559 2.860 921 573 524 842
Вода
пользователя
Вода конденсатора
Вес Распределение веса по раме
основания
Ø - Uin/Uout
Ø - Cin/Cout
При
транспортировке
При работе
G1 G2 G3 G4
МОДЕЛЬ OMEGA
V 2001
(малошумное
исполнение)
мм мм кг кг
19.1 114,3 OD 3" BSP F. 1.269 1.344 484 380 211 269
22.1 141,3 OD 3" BSP F. 1.428 1.563 560 466 244 293
27.1 141,3 OD 3" BSP F. 1.554 1.683 669 448 227 339
33.1 141,3 OD 114.3 OD 1.684 1.812 562 381 351 518
39.1 168,3 OD 114,3 OD 1.989 2.179 703 428 397 651
43.1 168,3 OD 114,3 OD 2.039 2.228 702 447 420 659
47.1 168,3 OD 114,3 OD 2.358 2.535 732 605 542 656
52.1 219,1 OD 114,3 OD 2.599 2.899 887 664 577 771
58.1 219,1 OD 141,3 OD 2.748 3.050 964 646 578 862
