42CXH

Трубопроводы циркуляции холодильного агента

Используйте бесшовные трубы, предназначенные для работы с холодильными агентами. Материал

труб должен удовлетворять требованиям раздела С 1220Т стандарта JISH3300. Трубы должны быть

обезжирены и раскислены. Они должны быть рассчитаны на рабочее давление не ниже 4200 кПа и на

разрывающее внутреннее давление не ниже 20700 кПа.

Диаметр мм (дюйм) Минимально допустимая

толщина стенки трубы

Крутящий момент затяжки

(Нм)

6.35(1/4") 0.80

15∼20

9.52(3/8") 0.80

15∼20

12.70(1/2") 0.80

50∼55

15.87(5/8") 1.00

50∼55

19.05(3/4") 1.15

50∼55

Затяжка с недостаточным крутящим моментом вызовет утечку пара, а перезатяжка фитингов

приведет к повреждению развальцовки трубы и утечке пара.

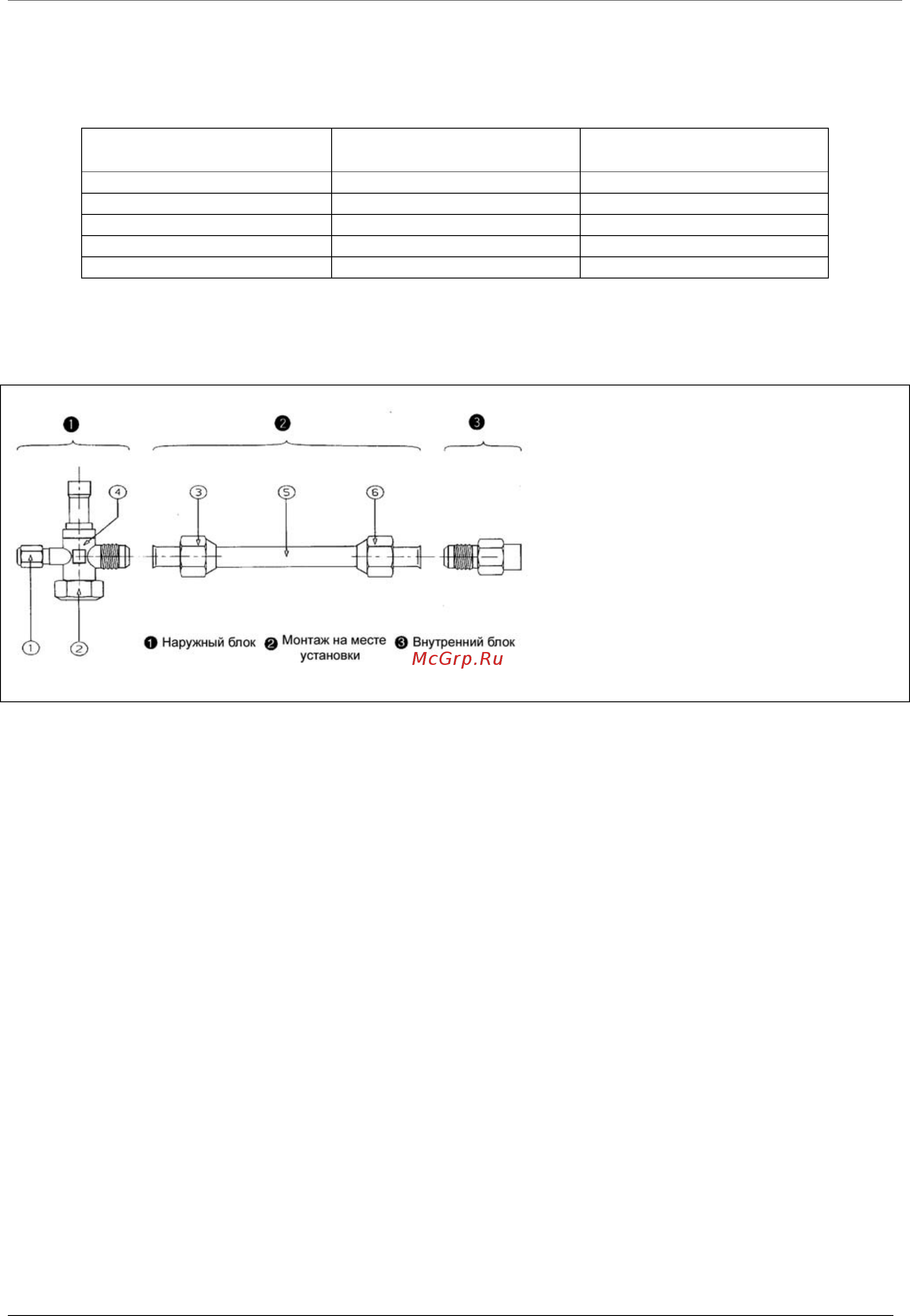

1 Гайка игольчатого вентиля

2 Гайка трехпутевого вентиля

3 Гайка с развальцовкой

4 Корпус для подключения развальцованных

деталей

5 Жидкостная или паровая линия (поставляется

установщиком)

6 Гайка с развальцовкой для соединения с

испарителем
