42CXH

Электрические соединения

ОЧЕНЬ ВАЖНАЯ ИНФОРМАЦИЯ:

Для недопущения поражения электрическим током или повреждения оборудования необходимо

перед выполнением электрических соединений выключать разъединители в линии электропитания.

Провода, прокладываемые в процессе установки оборудования, должны удовлетворять требованиям

действующих норм и правил. Особое внимание уделяйте монтажу заземления. Напряжение,

подаваемое в блок, может отличаться от номинального напряжения не более

чем на ±10 %.

Несимметричность напряжения между фазами не должна превышать ±2 % (только для блоков на

трехфазное напряжение). При возникновении проблем, связанных с сетевым напряжением,

обращайтесь в местную компанию по энергоснабжению. Учитывайте эти факторы при выборе

предохранителей в линии питания.

ВАЖНАЯ ИНФОРМАЦИЯ:

• Эксплуатация блока при сетевом напряжении, не удовлетворяющем требованиям технических

условий, не допускается, и при этом прекращается действие гарантии компании Carrier.

• Сетевое напряжение для питания системы подавайте в наружный блок. Руководствуйтесь схемой

соединений, поставляемой с наружным блоком.

• При выполнении электромонтажных работ (кабельный ввод, сечение проводов, защита и

т.д.)

руководствуйтесь таблицей электрических данных, схемой соединений, поставляемой с блоком, и

действующими стандартами по установке оборудования кондиционирования воздуха.

ОЧЕНЬ ВАЖНАЯ ИНФОРМАЦИЯ:

Установщик должен размещать элементы защиты в линии согласно действующим нормам и

правилам.

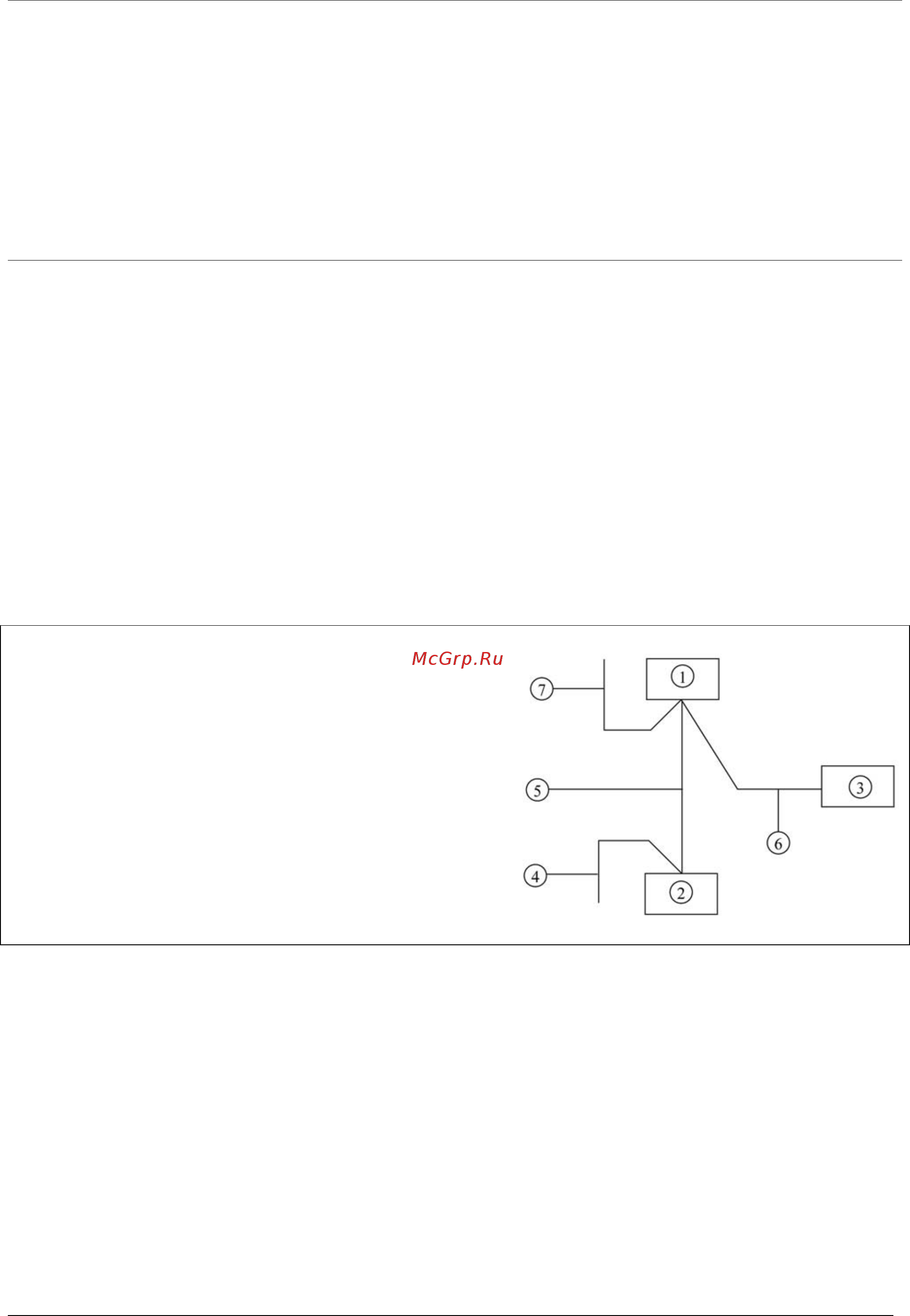

1. Внутренний блок

2. Наружный блок

3. Комнатный регулятор

4. Подача сетевого напряжения (монтаж на месте)

5. Соединительный кабель между внутренним и наружным

блоками (монтаж на месте)

6. Соединительный кабель между внутренним блоком и комнатным

регулятором (монтаж на месте)

7. Электропитание электрического нагревателя (монтаж на месте)

ВАЖНАЯ ИНФОРМАЦИЯ:

• Необходимо подключать заземление перед выполнением остальных электрических соединений.

• Подключение кабеля сетевого напряжения нужно производить после выполнения электрических

соединений между блоками.

• Подключение кабеля сетевого напряжения нужно производить через разъединитель,

размыкающий все фазы, с контактным зазором не менее 3 мм.

ПРИМЕЧАНИЕ:

Подключение всех кабелей, прокладываемых на месте

установки, должен производить установщик.
