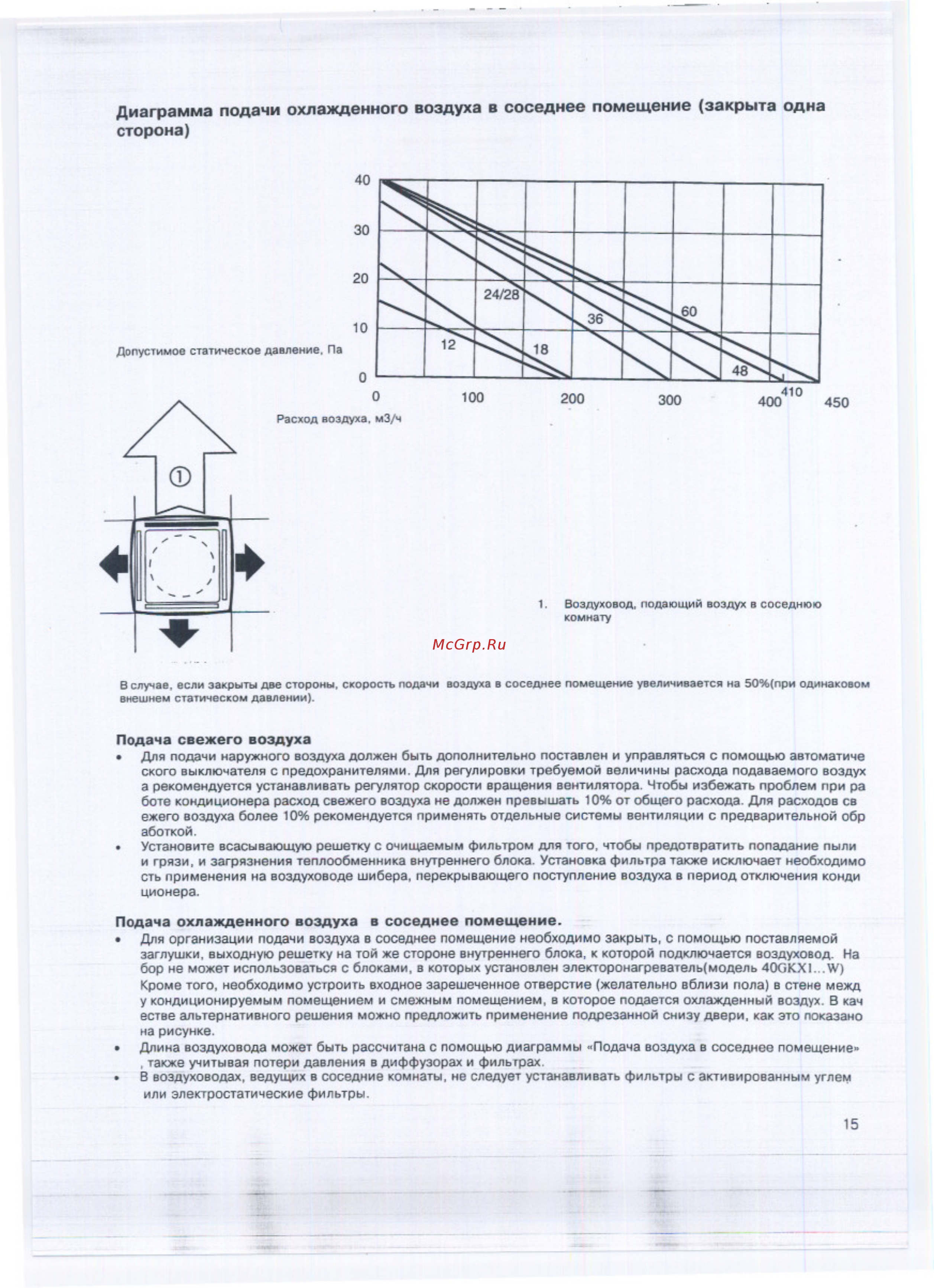

Диаграмма подачи охлажденного воздуха в соседнее помещение закрыта одна сторона В случае если закрыты две стороны скорость подачи воздуха в соседнее помещение увеличивается на 50 при одинаковом внешнем статическом давлении Подача свежего воздуха Для подачи наружного воздуха должен быть дополнительно поставлен и управляться с помощью автоматиче ского выключателя с предохранителями Для регулировки требуемой величины расхода подаваемого воздух а рекомендуется устанавливать регулятор скорости вращения вентилятора Чтобы избежать проблем при ра боте кондиционера расход свежего воздуха не должен превышать 10 от общего расхода Для расходов св ежего воздуха более 10 рекомендуется применять отдельные системы вентиляции с предварительной обр аботкой Установите всасывающую решетку с очищаемым фильтром для того чтобы предотвратить попадание пыли и грязи и загрязнения теплообменника внутреннего блока Установка фильтра также исключает необходимо сть применения на воздуховоде шибера перекрывающего поступление воздуха в период отключения конди ционера Подача охлажденного воздуха в соседнее помещение Для организации подачи воздуха в соседнее помещение необходимо закрыть с помощью поставляемой заглушки выходную решетку на той же стороне внутреннего блока к которой подключается воздуховод На бор не может использоваться с блоками в которых установлен электоронагреватель модель 4 ЮКХ1 Кроме того необходимо устроить входное зарешеченное отверстие желательно вблизи пола в стене межд у кондиционируемым помещением и смежным помещением в которое подается охлажденный воздух В кач естве альтернативного решения можно предложить применение подрезанной снизу двери как это показано на рисунке Длина воздуховода может быть рассчитана с помощью диаграммы Подача воздуха в соседнее помещение также учитывая потери давления в диффузорах и фильтрах В воздуховодах ведущих в соседние комнаты не следует устанавливать фильтры с активированным углем или электростатические фильтры 15
