Обслуживание > 110
Путь прохождения бумаги в устройстве АПД
При наличии загрязнений на изображении, сканирование которого выполнялось с помощью
устройства АПД, или при неплавной подаче документов посредством устройства АПД, выполните
процедуру очистки, описанную ниже.
1. В
ЫКЛЮЧИТЕ устройство MFP. Подробные сведения см. в разделе «Выключение» на стр.18.

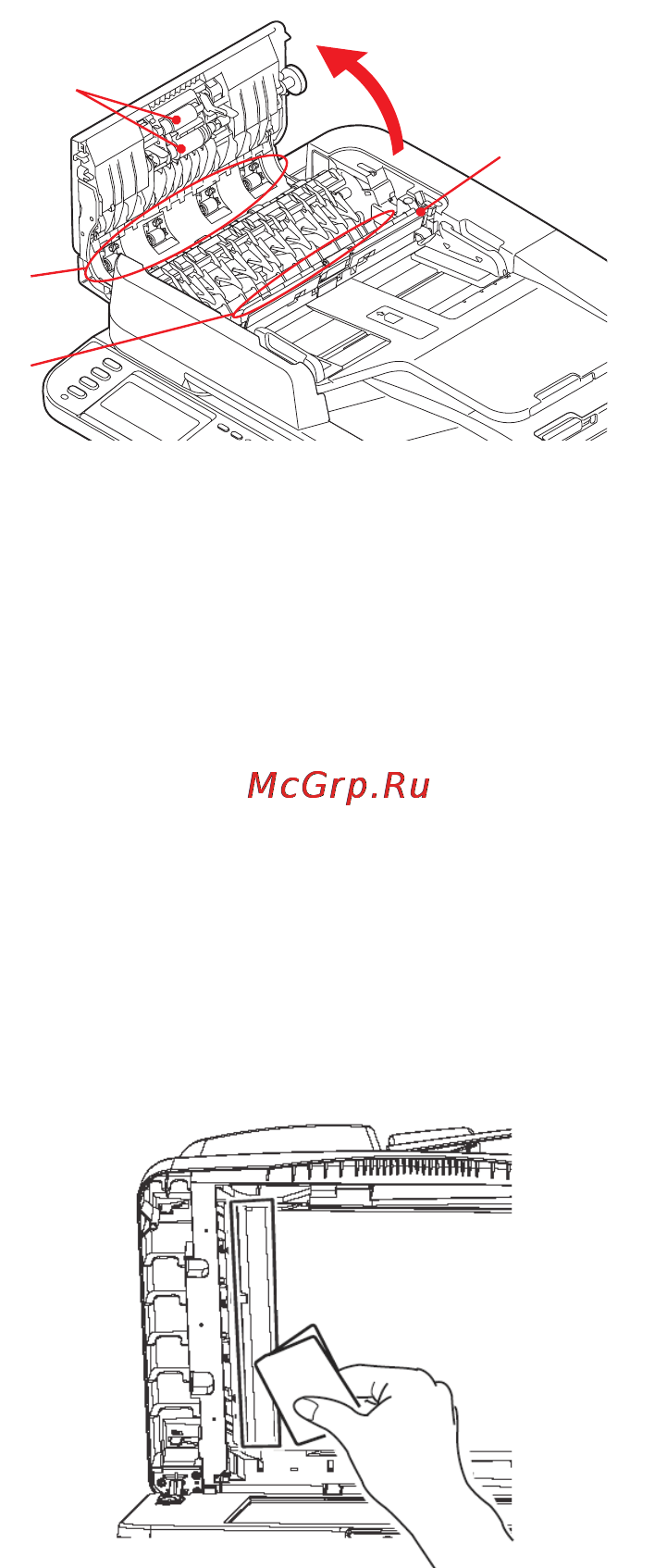

2. Откройте верхнюю крышку устройства АПД.
3. Увлажните мягкую чистую безворсовую ткань и протрите валики для подачи бумаги (1),
двигая ткань из стороны в сторону.
4.
Пальцем проверните валики вперед и повторяйте действие 3, пока валики не станут чистыми.
5. Осторожно поднимите внутреннюю крышку (2).
6. Протрите валики (3 и 4), перемещая ткань из стороны в сторону.
7.
Пальцем проверните валики вперед и повторяйте действие 6, пока валики не станут чистыми.
8. Верните внутреннюю крышку в исходное положение.
9. Закройте верхнюю крышку устройства АПД.
Внутренняя сторона устройства АПД
1. Откройте крышку документа.
2.
Увлажните мягкую чистую безворсовую ткань и удалите загрязнения, как показано на рисунке.
3. Закройте крышку сканера.
1
3
4
2
