Carrier 38AUDA25 [4/52] Вид слева
![Carrier 38AUDA25 [4/52] Вид слева](/views2/1427918/page4/bg4.png)
4
Стандарт-
ный вес
Угол
A
Угол
B
Угол
C
Угол
D
Центр тяжести.
Размеры по осям, мм
Высота
блока
БЛОК
Кг кг кг кг кг X Y Z H
38AUD*16
288
100
61
61,5
65,5
965,2
495,3
383,3
1279,2

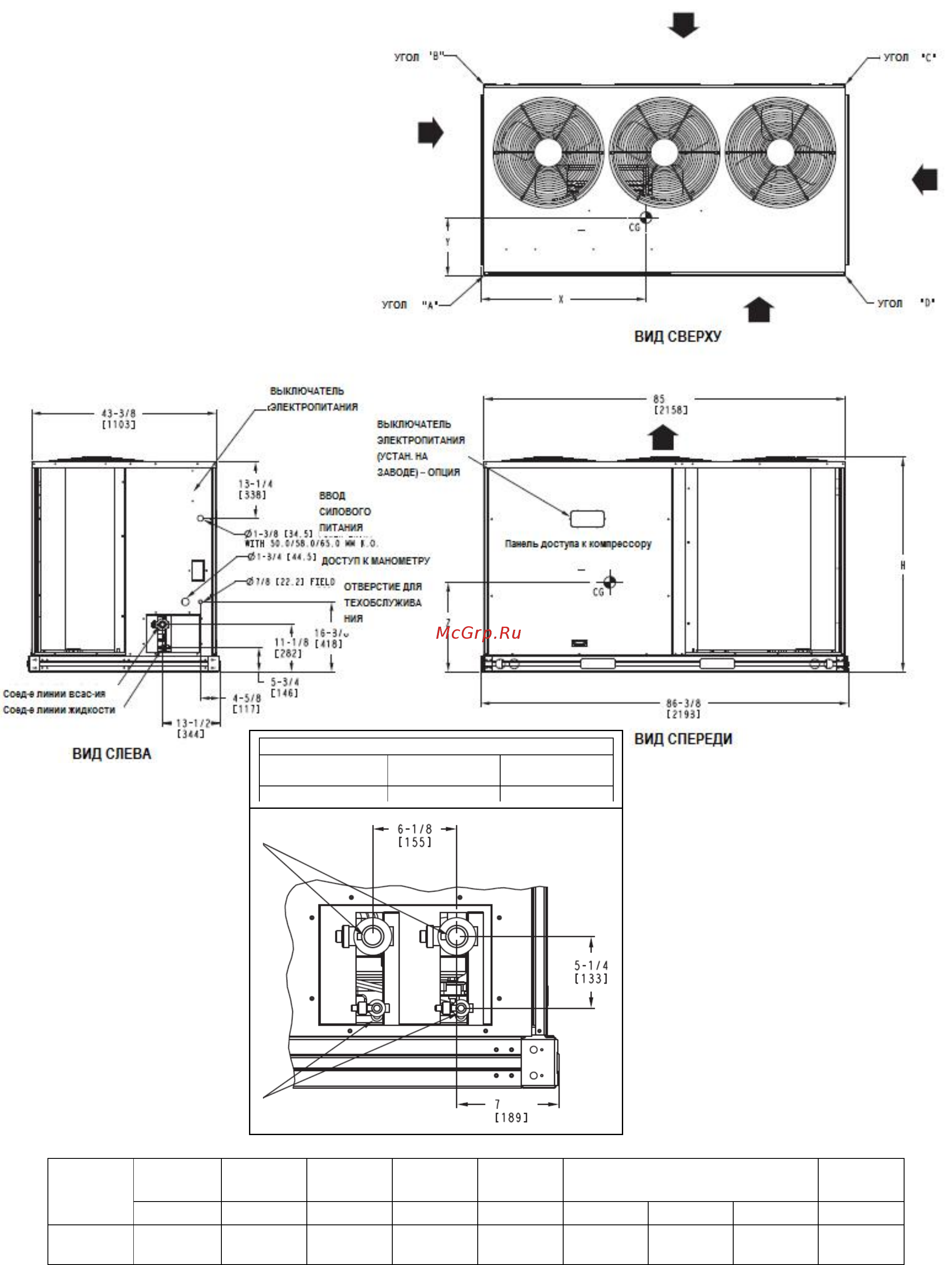

Рис. 1 – Размеры блоков 38AUD*16
ПРИМЕЧАНИЯ:
1. МИНИМАЛЬНЫЙ ЗАЗОР (МЕСТНЫЕ НОРМЫ ИЛИ
ЗАКОНОДАТЕЛЬНЫЕ ПОЛОЖЕНИЯ МОГУТ ЯВЛЯТЬСЯ
ПРИОРИТЕТНЫМИ):
A. МЕЖДУ ДНИЩЕМ И ВОСПЛАМЕНЯЮЩИМИСЯ
ПОВЕРХНОСТЯМИ: 0 ММ.
B. НАРУЖНЫЙ ТЕПЛООБМЕННИК, ДЛЯ НАДЛЕЖАЩЕГО
ВОЗДУШНОГО ПОТОКА: 915 ММ С ОДНОЙ СТОРОНЫ,
305 ММ С ДРУГОЙ СТОРОНЫ. ТА СТОРОНА, ГДЕ
БОЛЬШЕ ЗАЗОР, ЯВЛЯЕТСЯ ВАРИАНТОМ ВЫБОРА.
С. СВЕРХУ: 1524 ММ, ДЛЯ ОБЕСПЕЧЕНИЯ ЭФФЕКТИВНОЙ
РАБОТЫ НАРУЖНОГО ВЕНТИЛЯТОРА.
D. МЕЖДУ БЛОКАМИ: СО СТОРОНЫ БЛОКА УПРАВЛЕНИЯ,
1067 ММ СОГЛАСНО NEC.
E. МЕЖДУ БЛОКАМИ И НЕЗАЗЕМЛЕННЫМИ
ПОВЕРХНОСТЯМИ: СО СТОРОНЫ КОРОБКИ
УПРАВЛЕНИЯ, 915 ММ СОГЛАСНО NEC.
F. МЕЖДУ БЛОКОМ И КАМЕННЫМИ ИЛИ БЕТОННЫМИ
СТЕНАМИ, ИЛИ ДРУГИМИ ЗАЗЕМЛЕННЫМИ
ПОВЕРХНОСТЯМИ: СО СТОРОНЫ КОРОБКИ
УПРАВЛЕНИЯ, 1067 ММ СОГЛАСНО NEC.
2. ЗА ИСКЛЮЧЕНИЕМ ЗАЗОРА ДЛЯ НАРУЖНОГО
ТЕПЛООБМЕННИКА, КАК УКАЗАНО В П. 1B, СЪЕМНОЕ
ОГРАЖДЕНИЕ ИЛИ БАРЬЕР НЕ ТРЕБУЕТ ЗАЗОРА..
3. БЛОКИ МОГУТ УСТАНАВЛИВАТЬСЯ НА
ВОСПЛАМЕНЯЮЩИХСЯ НАСТИЛАХ, ВЫПОЛНЕННЫХ
ИЗ ДЕРЕВА ИЛИ КРОВЕЛЬНОГО МАТЕРИАЛА КЛАССА
A
, B ИЛИ C.
Соединение всасывающей линии
Разме
р
ы
–
см. ка
р
т
у
Соединение линии жидкости
Разме
р
ы
–
см. ка
р
т
у
вид слева
СОЕДИНЕНИЯ КЛАПАНА ОБСЛУЖИВАНИЯ
БЛОК ЛИНИЯ
ВСАСЫВАНИЯ
ЖИДКОСТНАЯ
ЛИНИЯ
38
A
UD16 1-3/8
(
34,9
)
1 / 2
(
12,1
)
