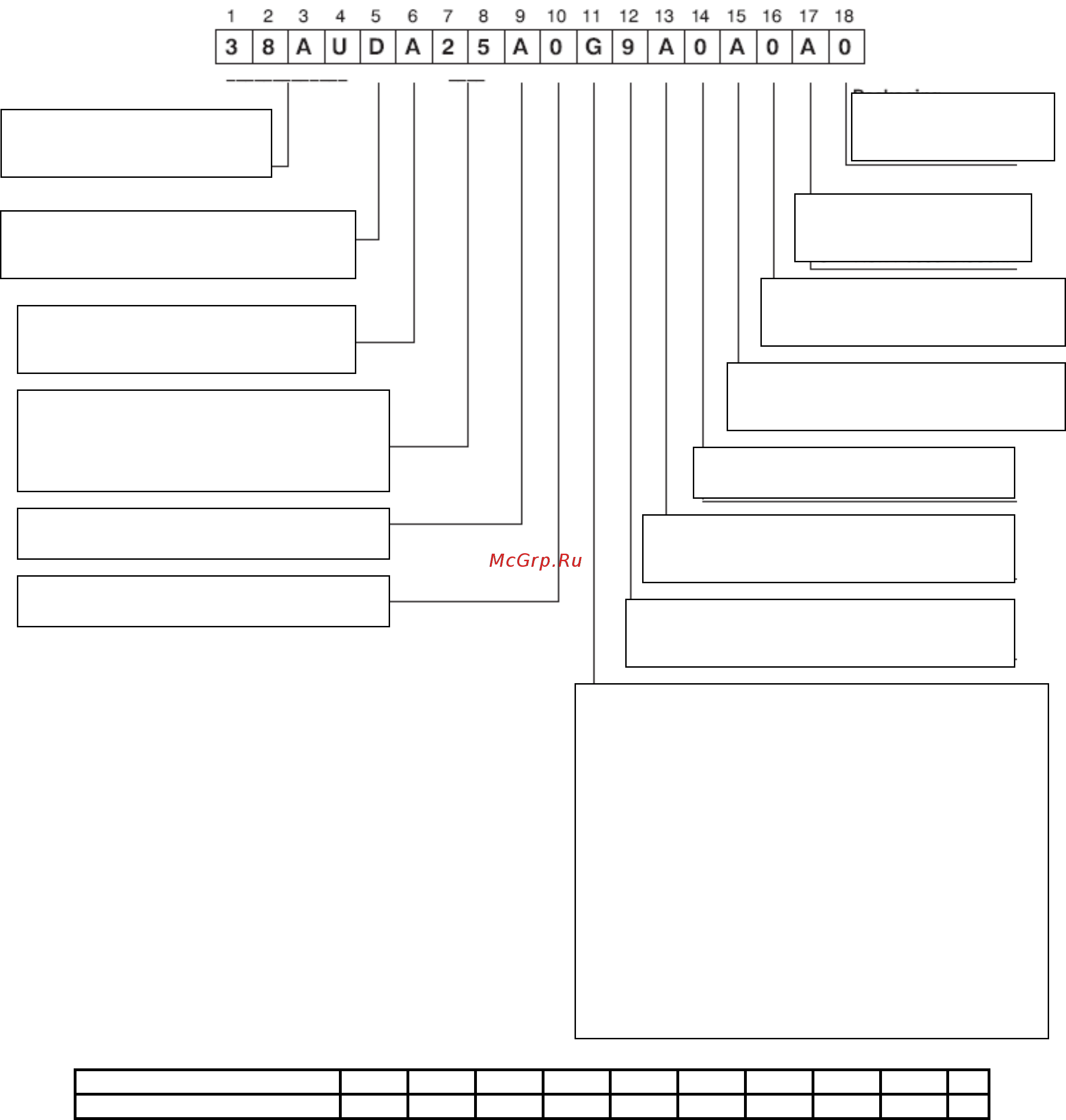

Рис. 3 – Номер модели, структура
Рис. 4 – Серийный номер, структура
НОМЕР ПОЗИЦИИ 1 2 3 4 5 6 7 8 9 10
СТАНДАРТНЫЙ 0 5 1 0 G 1 2 3 4 5
ПОЗИЦИЯ ОБОЗНАЧЕНИЕ
1−2 Неделя изготовления (фискальный календарь)
3−4 Год выпуска (”09” = 2009)
5 Место производства (G = ETP, Техас, США)
6−10 Последовательный номер
Тип модели
38AU = конденсаторный блок Carrier
Хладагент Puron R410A
Тип теплообменника
D = Двойной контур, спиральный компрессор перем. тока
Опции хладагента
A = отсутствуют
B = низкая темп. окружающей среды
Номинальный мощность
16 = 45 кВт (15 тонн)
25 = 57 кВт (20 тонн)
A = не используется
Опции теплообменника
Типоразмер 16 (NOVATION)
G = Al/Al
K = с покрытием E-Coat Al/Al
T= Al/Al с противоградовой защитой в сборе
W = с покрытием Al/Al и противоградовой защитой в сборе
Типоразмер 25 (NOVATION)
G = Al/Al
K = с покрытием Al/Al
T= Al/Al с противоградовой защитой в сборе
W = с покрытием Al/Al и противоградовой защитой в сборе
Типоразмер 25 (RTPF)
A= Cu/Al
B= грунтовка (Cu/Al)
C = с покрытием E-Coat (Cu/Al)
M= Cu/Al with Hail Guard
N = грунтовка (Cu/Al) и противоградовой защитой
P= с пок
р
ытием E-Coat
(
Cu/Al
)
и п
р
отивог
р
а
д
овой за
щ
итой
Упаковка
0 = стандартная
1= LTL
Электрические опции
A = отсутствуют
C= отключение без предохранителей
Сервисные опции
0 = отсутствуют
Заводская установка
A = кронштейн
Органы управления базовой установки
0= электромеханические
Д
анные о конструкции
A= первый выпуск
Параметры электросети
9 = 400/3/50
0 = не используется
