Руководство пол ьзо вателя C9800 MFP> 44
Панели управления
Управление многофункциональным периф ерийным устройством
(MFP) осуществляется с помощью двух панелей управления, одна
расположена на принтере, а другая – на сканере. Обе панели
управления дополн яют друг друга и работают как составн ые
части целой системы. Например, в зависимости от ситуации,
сообщение на панели упра вления сканера обратит ва с к панели
управления пр интера.
Панель управления принтера

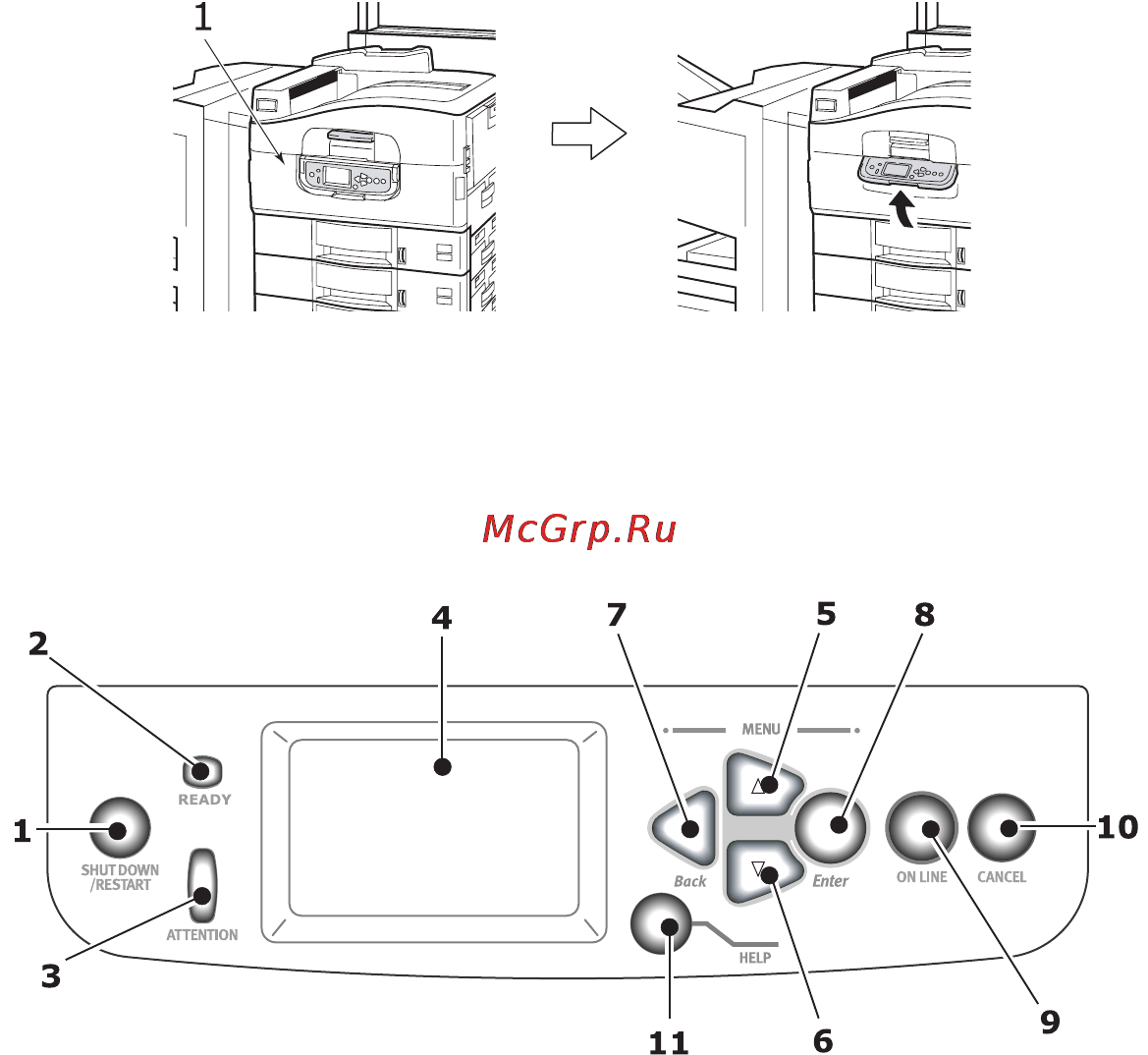

Для простоты использова ния панель управления можно
развернуть на 90° (максимум) от исходного положения (1).
Кнопки и индикаторы
Ниже привед ен список и краткое описание компонентов панели
управления:
