CIB Unigas Idea NGX280 M-.PR.S.RU.A.0.32.EA [25/52] Подсоединение газовых рамп

C.I.B. UNIGAS - M039132ND

7LОткрутить винт V, который крепит головку сгорания к трубке головки, повернуть головку на 180°, как указано наРис. 23),

вплоть до отверстия F и закрепить вновь винт V(Рис. 22 - Рис. 23).

8 Снять вместе фланец и головку сгорания

9 Повернуть диск D, который крепит дроссельный клапан, действуя следующим образом Рис. 25.

10 Открутить винт VF.

11 Повернуть на 180

° диск D и закрепить винт VF (Рис. 25).

12 новь подсоединить CR и CF.

13 Повторить пункты от 1 до 5 в обратном порядке

14 Установить на место болт Т и зацепить его с помощью пластмассового фиксатора G.

ПОДСОЕДИНЕНИЕ ГАЗОВЫХ РАМП

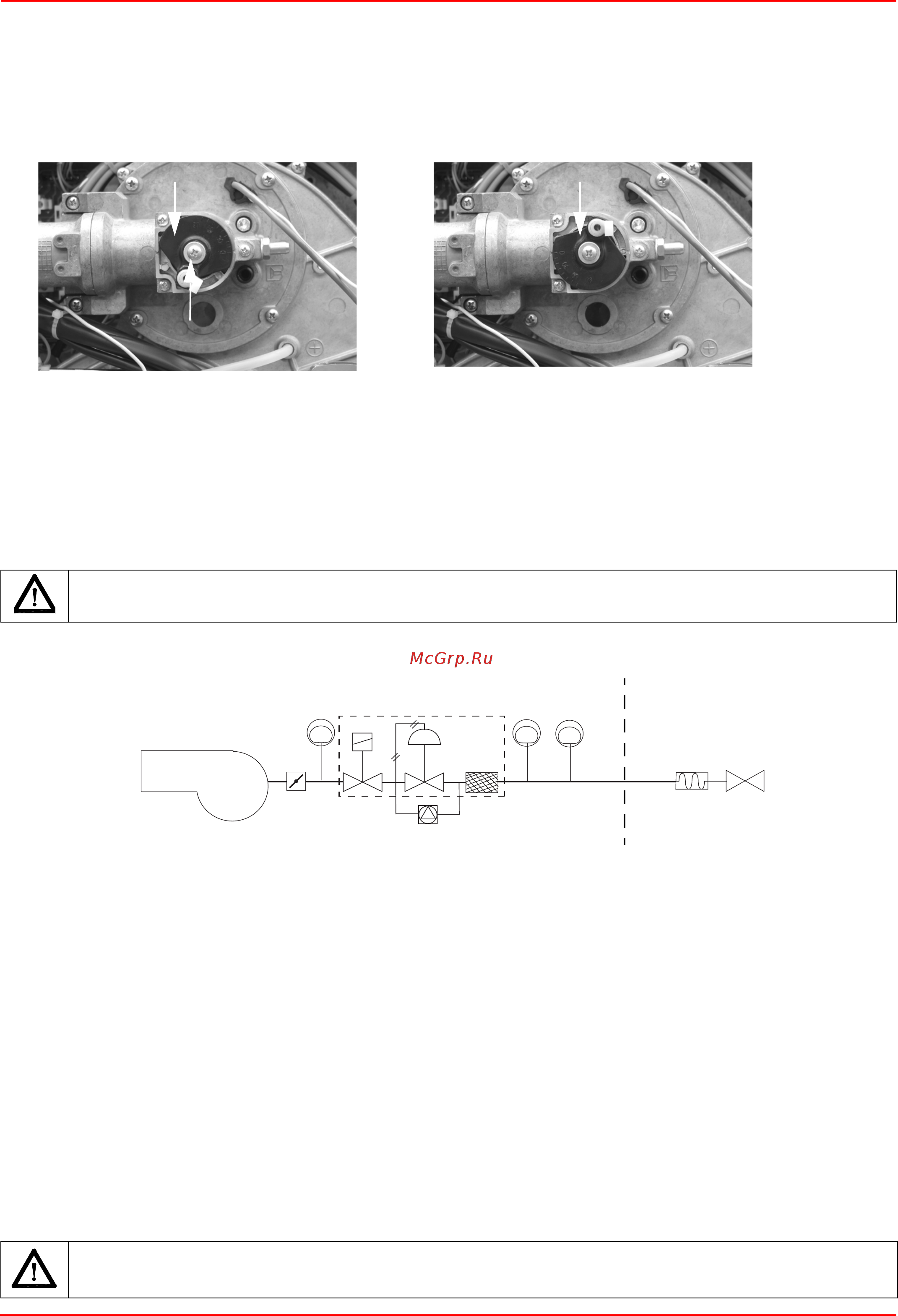

На Рис. приводится схема с компонентами газовой рампы, включенными в поставку, и теми, которые должны устанавливаться

монтажником. Приведенная схема соответствует действующим законодательным положениям.

Oбозначения

1 Горелка

2 Дроссельный клапан

3 Блок контроля герметичности (опция)

4 Реле минимального давления газа

5 Реле максимального давления газа (опция)

7 Антивибрационная муфта

8 Ручной отсечной кран

9 Блок клапанов «Мультиблок» MB-DLE

*Примечание: реле максимального давления может устанавливаться или перед газовыми клапанами или перед дроссельным

клапаном (см. схему - элемент 4).

Для того, чтобы смонтировать газовую рампу, действовать следующим образом:

1) при резьбовых соединениях: использовать соответствующую оснастку, подходящую для применяемого типа газа,

2) закрепить все компоненты винтами, следуя данным схемам и соблюдая нужное направление при монтаже каждого

элемента.

ПРИМЕЧАНИЕ:

Антивибрационная муфта, ручной отсечной газовый кран и прокладки - не входят в стандартную поставку.

Ниже приводятся процедуры монтажа клапанных групп, используемых на разных рампах.

Рис. 24 - Стандартное положение Рис. 25 - Новое положение

ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ

УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ.

Газовая рампа с группой клапанов MB-DLE (2 клапана + газовый фильтр + стабилизатор давления) + блок контроля

герметичности VPS504

ВНИМАНИЕ: после монтажа газовой рампы согласно схеме, необход

имо провести тестирование на герметичность

газового контура, согласно требований действующих нормативов.

ЗАВОД-ИЗГОТОВИТЕЛЬ МОНТАЖНИК
