C.I.B. UNIGAS - M039132ND

Горелки двухступенчатое функционирование

При испытаниях на 3 Регулирование расхода воздуха горения осуществляется с помощью сервопривода.Сервопривод

должен быть всегда повернут на 90° (см. следующий параграф), при любой настройке большого и малого пламени. Открытие

воздушной заслонки регулируется с помощью кулачка с прорезью.

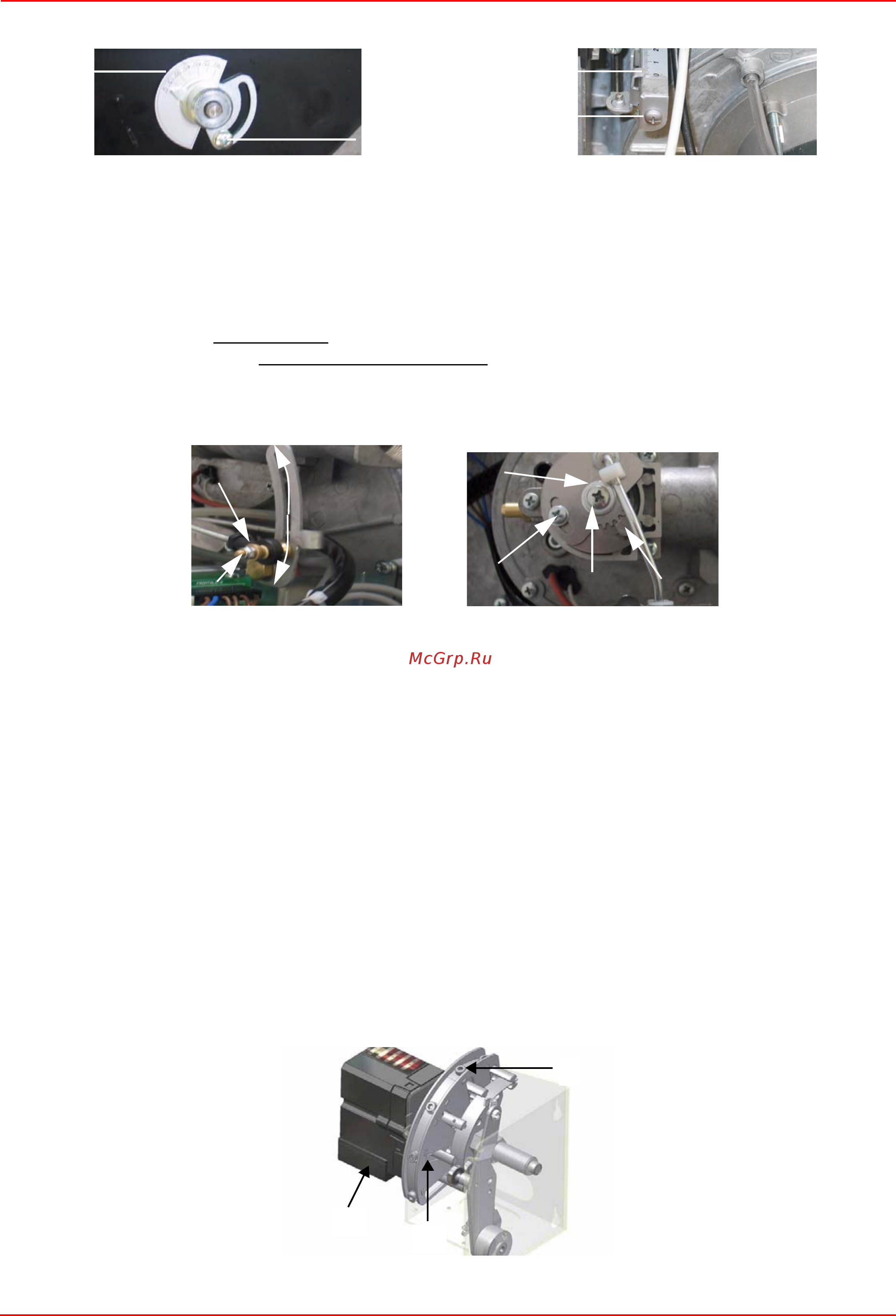

11 Для того, чтобы отрегулировать расход воздуха, необходимо расслабить гайку RA (см. следующий рисунок) и дв

игать

рычажок VRA вдоль прорези, как указано, для увеличения или уменьшения расхода воздуха, пока не получите

необходимый расход, затем заблокировать гайку RA в соответствующем положении.

12 Вывести горелку в режим малого пламени

с помощью термостата ТАВ.

При возникновении необходимости подкорректировать расход газа, отрегулированный согласно пунктов 6 этого параграфа,

расслабить винт V1 (см. следующий зисунок) и отрегулировать угол раскрытия дроссельного клапана, вращая пластинку С,

воздействуя на винт V3 (вращение по часовой стрелке - для уменьшения расхода газа, а против часовой стрелки - для

увеличения). Индикатор S указывает угол раскрытия.

Примечание: Если необходимо изменить мощность горелки в режиме малого пла

мени, после выполнения всех регулировок,

воздействовать на соответствующий кулачок сервопривода (см. следующий параграф). После этой операции проверить

расход газа и, при необходимости, повторить пункт 4.

13 а большом пламени и с сервоприводом в положении 90° найти винт V варьируемого сектора SV (см. следующий зисунок),

соответствующий подшипникам, которые скользят по пластинке и соответсвуют положению сервопривода

14 открутить винт V - для увеличения расхода воздуха или закрутить его - для уменьшения;

15 после установления максимального расхода, на секунду закоротить клеммы Т6 и Т7, соответствующие термос

тату ТАВ

(см. стр.26); по модулирующим горелкам смотрите следующий параграф. Сервопривод начнет двигаться в положение

малого пламени;

16 затем отрегулировать винт V, соответствующий этому положению

17 опять замкнуть на секунду клеммы Т6 и Т7 и повторить все с пункта 5;

18 повторить операции по всему ходу сервопривода, с тем, чтобы выполнить настройку по всему про

филю пластинки.

Примечание: Если необходимо изменить мощность горелки в режиме малого пламени, необходимо воздействовать

напрямую на соответствующий кулачок сервопривода (см. следующий параграф). После этой операции проверить расход газа

и анализы уходящих газов через штуцеры по отбору давления, описанные на стр.. При недостатке или избытке воздуха

воздействовать на винты V варьируемого сектора (см. следующи

й зисунок) в соответствии с точкой регулирования воздуха в

режиме малого пламени ( откручивая - расход увеличивается, закручивая - расход уменьшается).

LG/NG/NGX280 LG/NG/NGX350-400

ДВУХСТУПЕНЧАТОЕ, МОДУЛИРУЮЩЕЕ

MIN

MAX

VRA
