и анализы уходящих газов через штуцеры по отбору давления. При недостатке или избытке воздуха воздействовать на винты

V варьируемого сектора (Рис. 27) в соответствии с точкой регулирования воздуха в режиме малого пламени (откручивая -

расход увеличивается, закручивая - расход уменьшается).

Модулирующие горелки

Для регулирования расхода воздуха на малом пламени и на промежуточных точках, выполните следующие операции.

1 Нажать на 5 секунд кнопку EXIT на модуляторе (Рис. 34); когда включится индикатор с символом руки, при помощи стрелки

постепенно приведите сервопривод в положение максимального открытия, останавливая его ход у каждого винта V: для

регулировки расхода воздуха воздействовать на винт, который находит

ся напротив подшипника.

2 Нажать клавишу EXIT для выхода из ручного режима.

На заводе-изготовителе голова сгорания горелки настраивается на положение максимальной мощности “МАХ”. Настройка на

максимальную мощность соответствует положению головы “выдвинута полностью вперед” - для стандартного типа горелок

(Рис. 29) и положению “полностью назад” - для горелок с низкими выбросами NOx (Рис. 30). Установка головы в по

ложении

“полностью вперед” - подразумевает под собой ее вдвижение внутрь камеры сгорания котла, в то время положение

“полностью назад” означает - в сторону оператора. Для снятия головы сгорания - прочитать пар. “Снятие и чистка головы

сгорания “ на стр 40. Что касается работы на сниженной мощности, необходимо последовательно сдвинуть голову сгорания по

направлению положения “МИН”, вращая винт

VRT (

Рис. 28

) по часовой стрелке. Индикатор D указывает на перемещение

головы сгорания.

Регулировка реле давления

Функцией реле давления воздуха является создание безопасности работы электронного блока (блокировка), если давление

воздуха не будет соответствовать предусмотренному значению. В случае блокировки, необходимо разблокировать горелку

при помощи кнопки разблокировки электронного блока, имеющейся на контрольной панели горелки. Реле давления газа

контролируют давление, чтобы препятствовать работе горелки в тех случаях, когда значение давления не будет

соответствовать до

зволенному диапазону давления.

Регулировка реле давления воздуха (только для одноступенчатых горелок)

Для калибровки реле давления воздуха выполнить следующие операции:

z Снять крышку из прозрачного пластика.

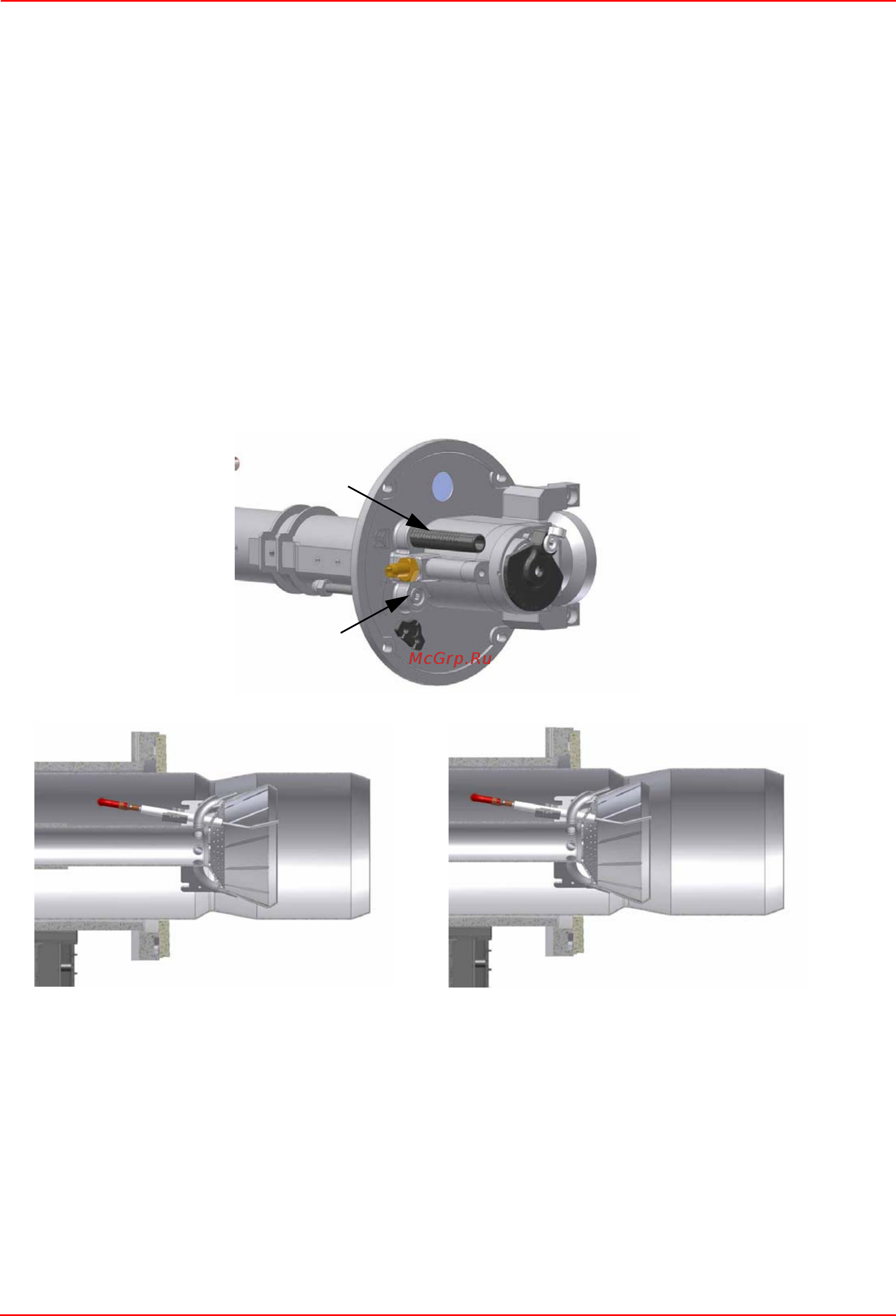

Рис. 29: Голова сгорания, задвинутая полностью вперед

Рис. 30: Голова сгорания, выдвинутая полностью назад

VRT

Рис. 28
