РАБОТА ГОРЕЛКИ

z Установите в положение ON выключатель A на электрощите горелки.

z Проверьте, что оборудование для контроля наличия пламени не заблокировано (включена сигнальная лампочка B), при

необходимости разблокируйте его, нажимая на кнопку C (сброс) более 0,5 секунд, но менее 3 секунд (а иначе электронный

блок перейдет на положение "Диагностика").

z Проверьте, что серия термостатов (или реле давления) дает разрешение на работу горелки.

z Проверьте, что давление подачи газа достаточно (сигнализируется включением сигнальной лампочки D).

Только для горелок, оборудованных прибором для контроля герметичности: начинается цикл проверки прибора для

контроля герметичности газовых клапанов, завершение проверки сигнализируется включением специальной сигнальной

лампочки на приборе для контроля герметичности. По завершении проверки газовых клапанов начинается цикл запуска

горелки. При утечке из газового клапана прибор для контрол

я герметичности блокируется и включается красная сигнальная

лампочка на приборе для контроля герметичности. Для разблокировки нажмите кнопку разблокировки на приборе для

контроля герметичности.

z В начале цикла запуска сервопривод устанавливает воздушную заслонку в положение максимального открытия,

запускается двигатель вентилятора и начинается этап предварительной вентиляции.

z В ходе предварительной вентиляции полное открытие воздушной заслонки сигнализируется включением сигнальной

лампочки F на передней панели.

z По завершении предварительной вентиляции воздушная заслонка устанавливается в положение зажигания, включается

трансформатор зажигания (сигнализируется сигнальной лампочкой H на панели) и через 3 секунды подается питание на

два газовых клапана EV1 и EV2 (сигнальные лампочки L e I на графической панели).

z Через 3 секунды после открытия газовых клапанов трансформатор зажигания отключается от цепи и сигнальная лампочка

H выключается.

z Через несколько секунд после открытия газовых клапанов, горелка входит в режим автоматической работы: она

выводится автоматически, в зависимости от потребностей отопительной системы, в положение большого или малого

пламени (только прогрессивные горелки - PR) или в положение, требуемое модулирующим регулятором (только

модулирующие горелки - MD).

Одноступенчатые горелки: горелка включена с максимальной мощностью, сигнальные лампочки E и G включены;

Двухступенчатые горелки: горелка включена с малым пламенем (сигнальная лампочка G включена); через 8 секунд

начинается двухступенчатое регулирование и горелка автоматически переключается на большое пламя (сигнальная лампочка

E включена) или остается работать с малым пламенем, в зависимости от потребностей установки.

Модулирующие горелки: по истечении предусмотренного времени начинается модулирующее регулирование и горелка

регулируется модулятором P в зависимости от по

требностей установки; лампочка E включена, а модулятор регулирует

повышение мощности горелки.

.ПЕРЕД РОЗЖИГОМ ГОРЕЛКИ УБЕДИТЬСЯ, ЧТО РУЧНЫЕ КЛАПАНЫ ОТСЕЧЕНИЯ ГАЗА ОТКРЫТЫ, А ОБЩИЙ

ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ ЗАКРЫТ.

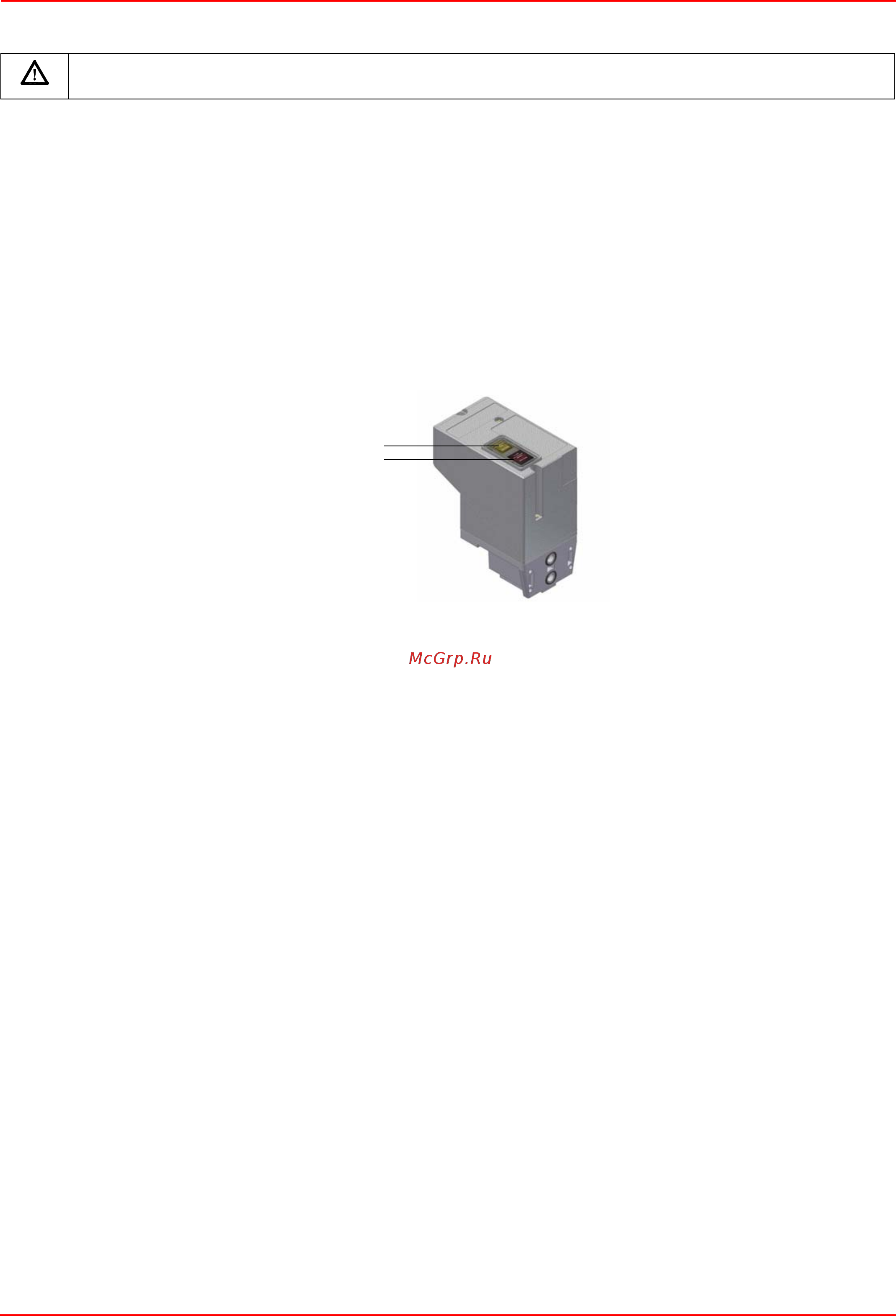

VPS504
