10
LES-32D83M LES-40D87M LES-43D89M
Подключение внешних устройств

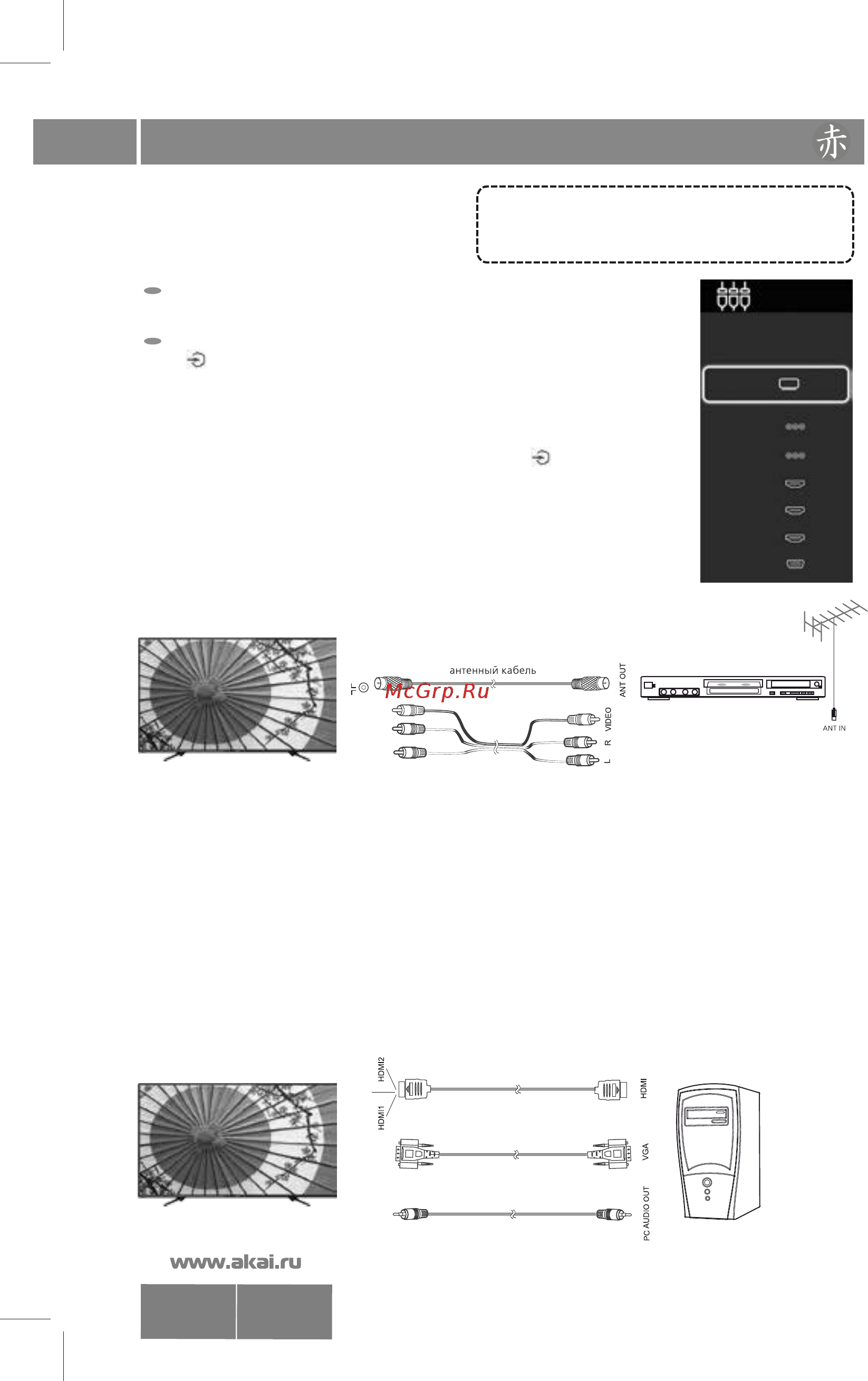

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Для подключения внешнего устройства
через низкочастотный вход:
Соедините выходы внешнего устройства с аудио/видео
входами телевизора специальным кабелем (не входит в ком-
плект поставки телевизора).
Нажмите кнопку SOURCE на ПДУ или кратковременно
кнопку на панели телевизора для вызова на экран меню
режимов AV. Нажмите кнопку ▼▲ на ПДУ или кнопку «+» (или
«-») на панели телевизора для выбора нового источника из списка.
Перед подключением ознакомьтесь с руководством по эксп-
луатации подсоединяемого оборудования. Для воспроизве-
дения сигнала от внешнего устройства, правильно выберите
соответствующие аудио, видео входы.
Подключение видеомагнитофона и видеоплеера
Внимание!
Прежде чем подключить какое - либо
внешнее устройство к телевизору,
отключите оба устройства от сети.
Подключение компьютера
Компьютер
Видеомагнитофон
Видеоплеер
Для подтверждения нажмите кнопку OK на ПДУ. Для возврата в
режим просмотра телевизионных станций повторно нажмите на
кнопку
SOURCE на ПДУ или кратковременно кнопку на пане-
OK на ПДУ.
VGA(PC) PC Audio In
ANT
(T/T2)
AV In
Video L-Audio-R
аудио-видеокабель
Выполните следующие действия:
1. Подключите антенну к видеомагнитофону
(ANT IN). Подсоедините антенный кабель к
антенному разъему телевизора ANT(T/T2)
(ANT OUT).
Настройтесь на выходной канал видеомаг-
нитофона, пользуясь указаниями раздела
“Ручная настройка”. Выберите номер кана-
ла, выделенный Вами для выходного сигна-
ла от видеомагнитофона, на экране теле-
визора появится изображение с видеомагни-
тофона.
2. Подключая внешнее устройство ко входу
AV In телевизора используйте аудио-видеока-
бель (в комплект поставки не входит).
нели телевизора, выберите TV, подтвердите свой выбор кнопкой
и видеомагнитофона
HDMI3
(ARC)
Источник сигнала
AV
TV
YPBPR
HDMI1
TV
HDMI2
HDMI3
VGA
