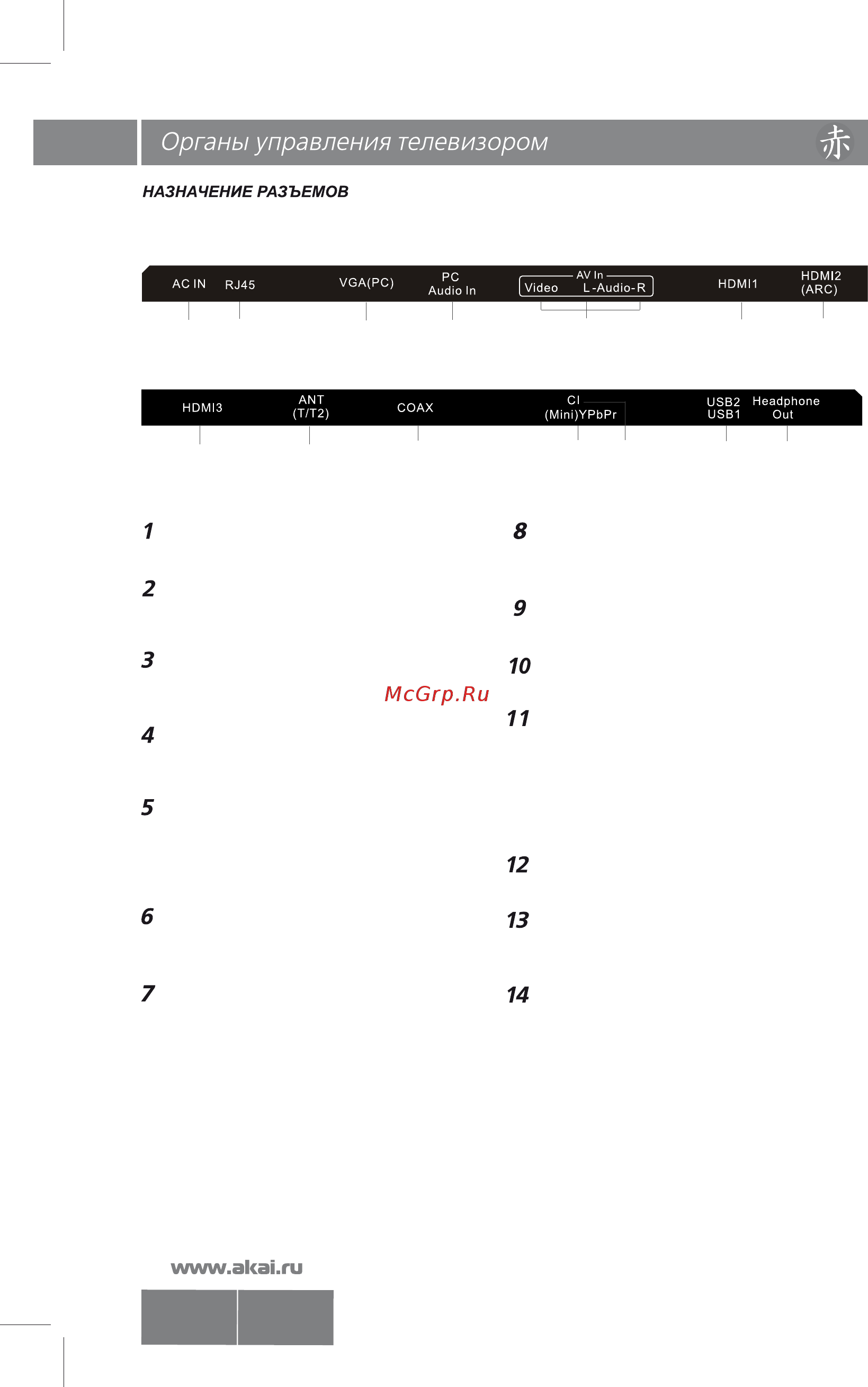

6
Разъем для подключения к звуковой карте
компьютера
PC Audio In
Разъем для подключения головных телефо-
нов
ANT(T/T2)
Антенный вход (75 Ом)
VGA(PC)
Разъем для подключения к аналоговому
выходу D-Sub 15 компьютера
Разъемы для подключения устройств с
USB-соединителем
USB1, USB2
HDMI1
Вход для HDMI, интерфейс для подачи
сигнала высокой четкости
Коаксиальный цифровой выход звука
COAX
(Mini)YPBPR
Входной разъем телевизора для под-
ключения компонентного внешнего
сигнала. Подключение осуществляет-
ся с помощью переходника (кабель-
адаптер YPbPr), в комплект поставки
не входит
Cлот для подключения CI-модуля
CI (Common Interface)
1 2 3 4 5 6 7
8 9 10 11 12 13 14
RJ45
Разъем для подключения к проводной
сети Ethernet
HDMI2 (ARC)
Вход для HDMI, интерфейс для подачи
сигнала высокой четкости
HDMI3
Вход для HDMI, интерфейс для подачи
сигнала высокой четкости
LES-32D83M LES-40D87M LES-43D89M
AC IN
Место крепления кабеля электропитания
AV In(Video/L-Audio-R)
Входные разъемы телевизора для подклю-
чения левого/правого аудио каналов различ-
ных внешних источников при подключенном
композитном внешнем сигнале
Headphone Out
