C.I.B. UNIGAS - M039119NE

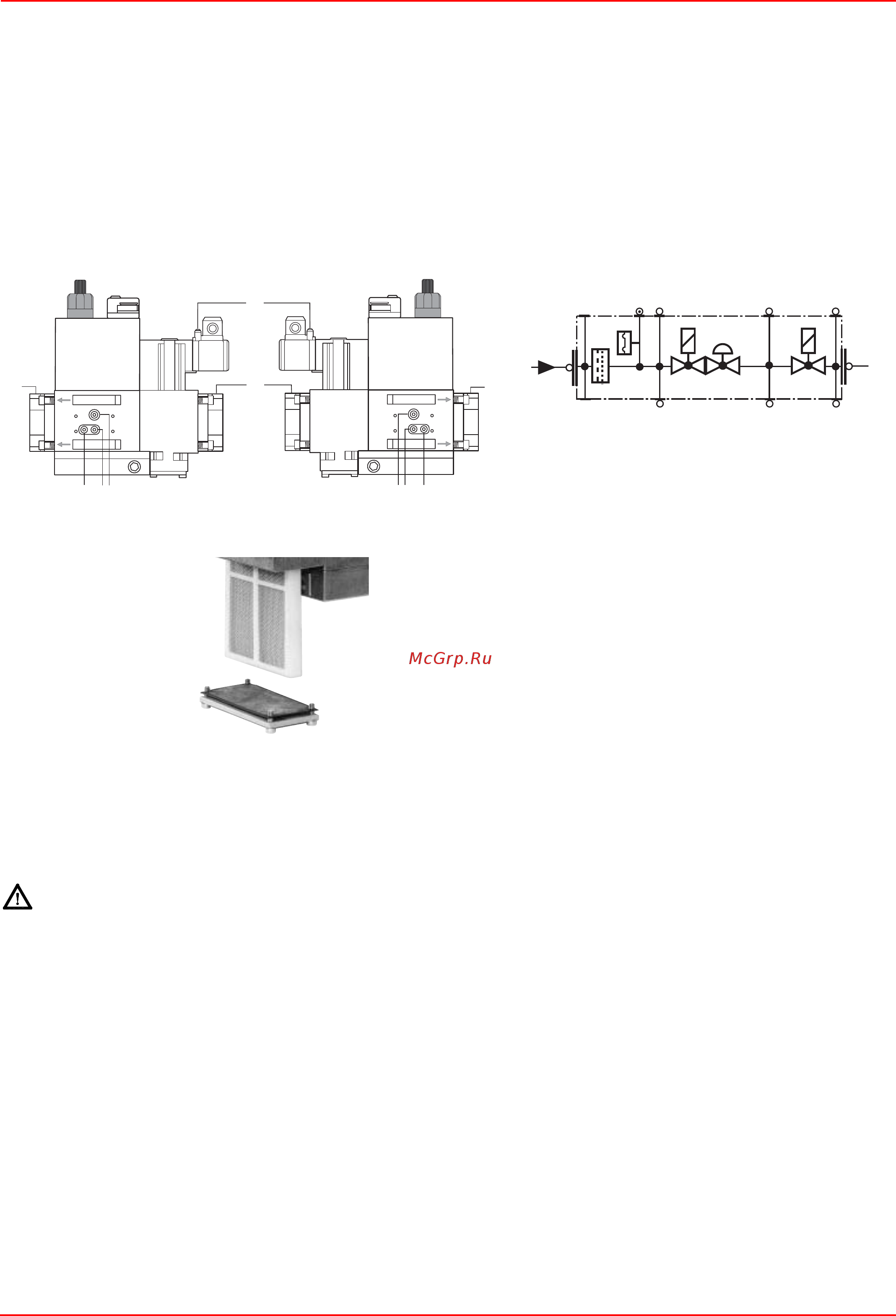

Разборка фильтра DUNGS MB-DLE 415 - 420 B01 1” 1/2 - 2”

z Проверять фильтр по меньшей мере раз в год!

z Менять фильтр, если разница давления между точками 1 и 2 Δp> 10 мбар.

z Менять фильтр, если разница давления между точками 7 и 12 с момента последней проверки удвоилась.

Замена фильтра может выполняться без замены корпуса.

1 Прервать приток газа, закрывая ручной отсекающий кран.

2 Снять винты A ÷ D.

3 Заменить патрон фильтра Е.

4 Поставить на место корпус фильтра, завинтить и затянуть винты A÷D, не перетягивая.

5 Выполнить функциональную проверку герметичности, p

max.

= 360 мбар.

6 Обратить внимание на то, чтобы внутрь клапана не попадала грязь

Снятие и чистка головки сгорания

1 Снять винты V1, V2, V3, V4 и пару винтов S1 и S2 (Рис. 41).

ВНИМАНИЕ: винт V1 длиннее других и после снятия должен устанавливаться в то же положение.

2 Освободите регулировочный стержень дроссельного газового клапана (Рис. 42) и выньте его из гнезда, вытягивая его

наружу.

3 Снимите разъем CR электрода обнаружения (Рис. 43).

4 Отключите кабель CA от эл

ектрода зажигания EA (Рис. 43) и выньте его из отверстия в опорном фланце головки, снимая

резиновую прокладку H (Рис. 42).

5.Для того, чтобы вынуть головку сгорания - потянуть ее на себя.

6 После ее снятия проверить все отверстия, по которым проходит газ и воздух на отсутствие загрязнений.

7 Почистить головку сгорания струей сжатого воздуха ил

и,

в случае отложений, металлической щеткой.

8 Теперь вновь установить все на место, выполняя операции в обратном порядке, соблюдая правильное расположение

электродов (см. следующий параграф).

ПРИМЕЧАНИЕ: Проверка запального и контрольного электродов выполняется после демонтажа головки

сгорания.Для того, чтобы вынуть головку сгорания - потянуть ее на себя. После ее снятия проверить все о

тверстия, по

ко

торым проходит газ и воздух (Fig. 122) на отсутствие загрязнений. Почистить головку сгорания струей сжатого воздуха или, в

случае отложений, металлической щеткой.ВНИМАНИЕ: при сборке поставьте винты V1, V2, V3 и V4, не завинчивая их;

поставьте на место и завинтите винты S1 и S2 и, наконец, завинтите винты V1, V2, V3 и V4.

Рис. 38

Рис. 39

Рис. 40
