1 запустить горелку, установив на ON главный выключатель А горелки: в случае блокировки (при этом загорится индикатор
В на электрощите) нажать кнопку RESET (С), находящуюся на панели электрощита горелки (См. Рис. 23);
2 запустить горелку с помощью ряда термостатов; подождать пока завершится фаза предварительной продувки и
запустится горелка;
3 вывести горелку в режим большого пламени,
с помощью термостата ТАВ, по модулирующим горелкам обратиться к
соответствующему параграфу.
4 Затем, постепенно сдвигать микровыключатель большого пламени сервопривода в сторону наращивания мощности до
тех пор, пока он не достигнет положения большого пламени, при этом все время необходимо контролировать значения
выбросов продуктов сгорания и возможно подачу газа с помощью стабилизатора, встроенного в клапанную
группу, а
воздух - с помощью кулачка с прорезью (см. следующие пункты) .
5 перейти к регулировкам по воздуху и газу: все время сверяться с анализами уходящих газов, во избежание горения с
недостатком воздуха, необходимо увеличивать подачу воздуха, в зависимости от изменения расхода газа, выполненного
согласно нижеуказанной процедуре;
6 Отрегулировать расход газа в режиме большого
пламени на значения требуемые котлом/потребителем, воздействуя
на стабилизатор давления, встроенный в клапанную группу:
- клапаны Dungs MB-DLE:Может использоваться с блоками контроля герметичности Dungs VPS504. Регулировка
газового клапана выполняется при помощи регулятора RP после ослабления на несколько оборотов стопорного винта VB.
При откручивании регулятора RP клапан открывается, при закручивании - закрывается. Для регулировки быстрого
срабатывания снять колпачок T, перевернуть его
и вдеть на ось VR соответствующим пазом, расположенным сверху. При
ввинчивании расход при зажигании уменьшается, при отвинчивании - расход при зажигании увеличивается.Не
регулируйте винт VR при помощи отвёртки. Стабилизатор давления регулируется при помощи винта VS, расположенного
под крышкой C: при ввинчивании давление увеличивается, при отвинчивании - уменьшается. N.B.: Винт VSB должен
сниматься только для замены катушки.- клапаны Siemens VGD: для
увеличения или уменьшения давления, а
следовательно расхода газа, воздействовать с помощью отвертки на регулировочный винт VR, после снятия крышки Т;
при закручивании расход увеличивается, при раскручивании - уменьшается (см. рисунок).
- клапаны Dungs MBC...SE: для увеличения или уменьшения давления, а следовательно расхода газа, воздействовать
на соответствующий регулятор давления (см.рисунок).
Группа регулирования давления предварительно
настраивается на заводе-изготовителе. Настроенные значения
затем должны быть подогнаны под требования отопительной системы на месте монтажа. Убедительная просьба
внимательно прочитать инструкции, поставляемые вместе с горелкой ее производителем
7 Для того, чтобы отрегулировать расход воздуха в режиме большого пламени, расслабить гайку RA и вращать винт VRA до
тех пор, пока не получите желаемый расход
воздуха: при смещении болта TR по направлению к оси заслонки - заслонка
открывается и расход воздуха увеличивается, смещая его от заслонки - заслонка закрывается и расход уменьшается.
ВНИМАНИЕ! По завершении операций убедитесь, что не забыли затянуть блокировочную гайку RA. Не меняйте положения
болтов воздушной заслонки.

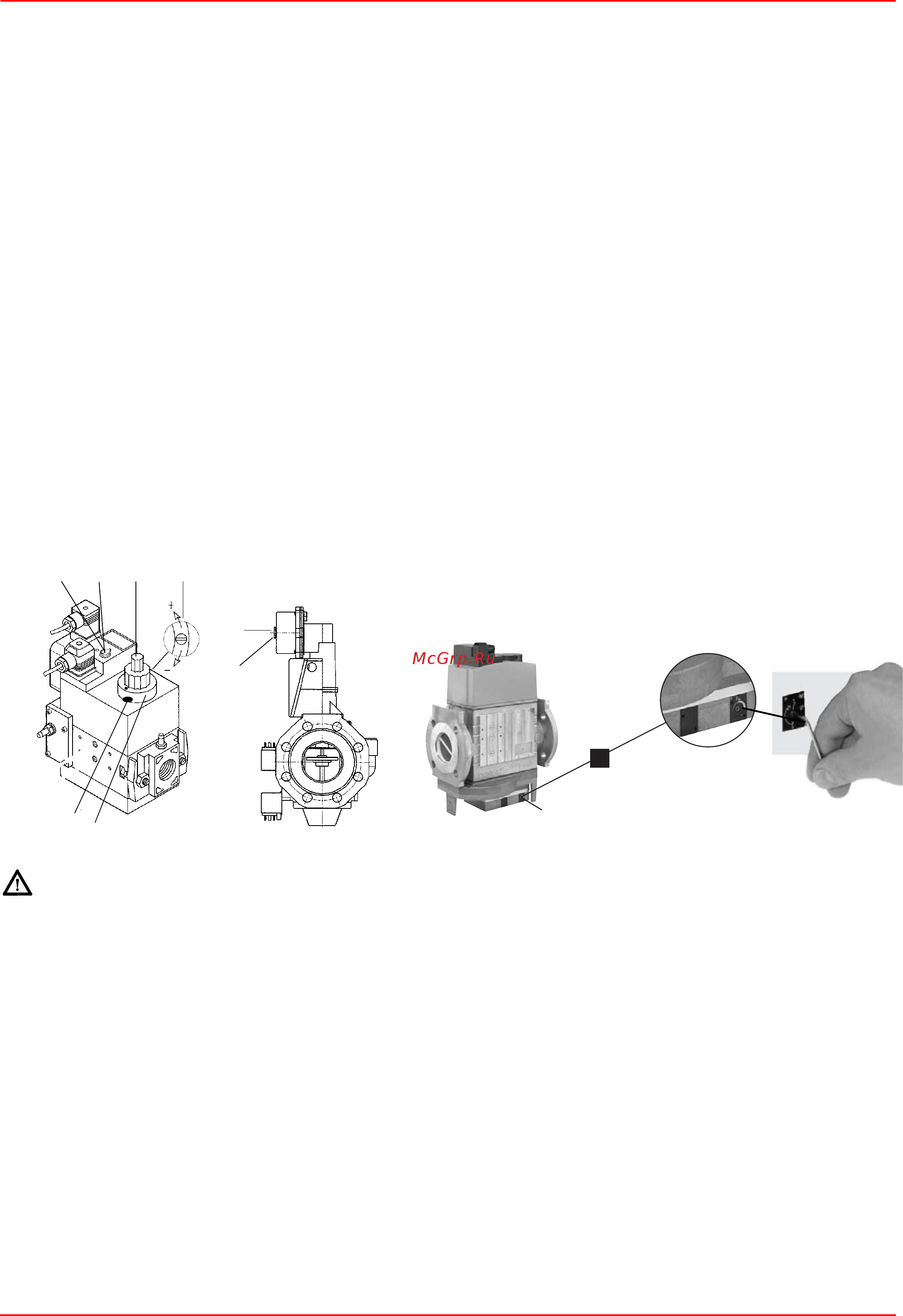

*OOFOTFDITLBOUTDIMàTTFM/P
"MMFOLFZOP
$MÏEFTJYQBOTNÉMFOP
$IJBWFFTBHPOBMFDBWBOS
1
#S
Siemens VGD..
Dungs MBC..SE
VR
T
C
VS
T(VR)
RP
VB
VSB
Dungs Multibloc MB-DLE
