Теперь, регулировка начинает отличаться, в зависимости от модели горелки (двуступенчатая, прогрессивная, модулирующая).

Горелки двухступенчатые

8 Выведите горелку в режим малого пламени, пользуясь термостатом большого/малого пламени ТАВ.

9 Для изменения расхода газа расслабьте гайки DB (Рис. 20) и отрегулируйте угол открытия дроссельного клапана,

поворачивая болт TG (вращение по часовой стрелке увеличивает расход газа, против часовой стрелки - уменьшает).

Прорезь на торце оси дроссельного клапана показывает угол открытия по отношению

к горизонтальной оси. (Рис. 20).

N.B. По завершении всех операций, убедитесь, что блокировочные гайки RA и DB затянуты.

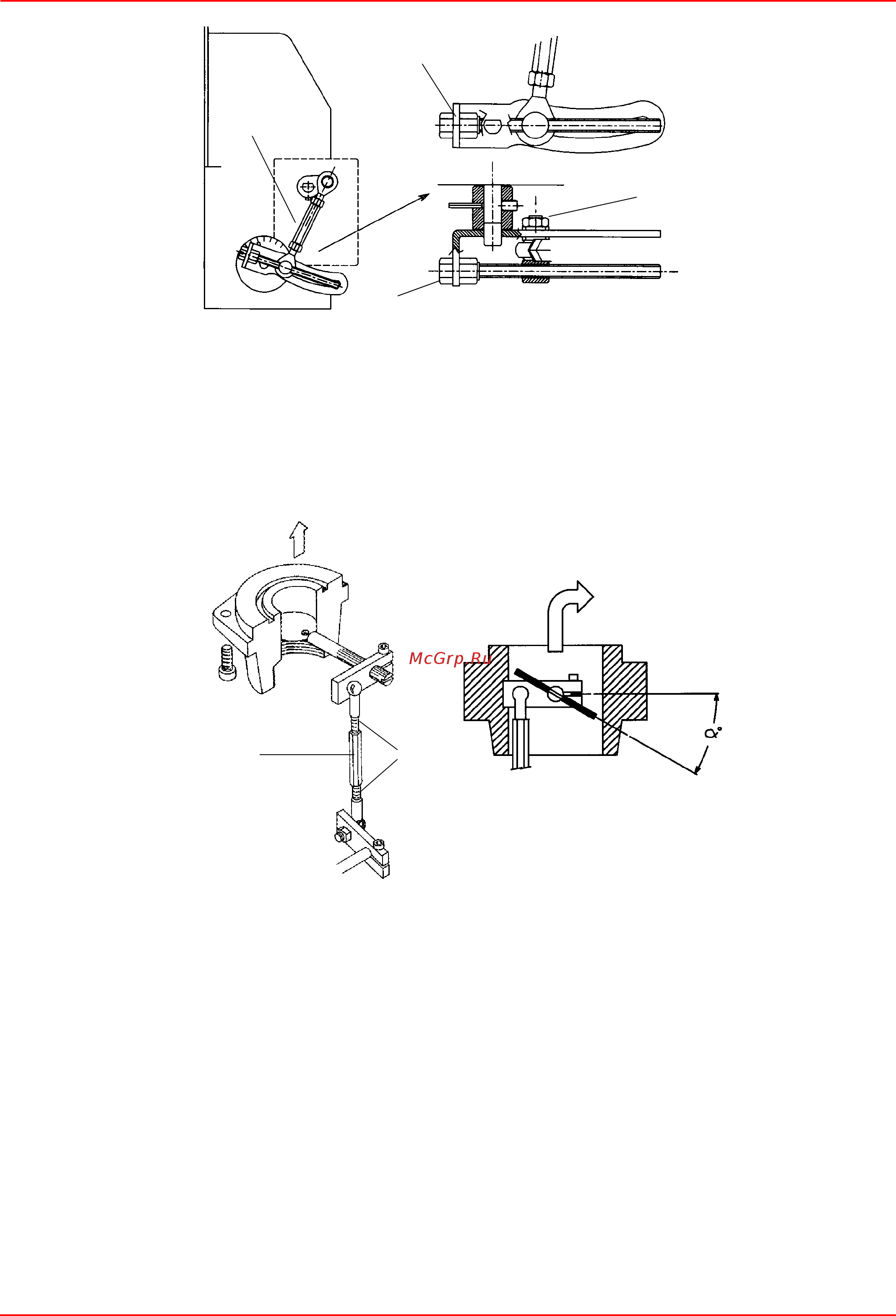

Рис. 20

10 Теперь можно перейти к регулировке реле давления (см. на стр 25).

11 .Если возникнет необходимость изменения мощности горелки в режиме малого пламени, воздействовать на кулачок

“малого пламен” сервопривода. Положение кулачка в режиме малого пламени никогда

не должно совпадать с

положением кулачка при

розжиге горелки, и по этой причине кулачок должен быть настроен на 30° больше значения кулачка

при розжиге (

только для горелок с клапанами МВС : кулачок малого пламени не совпадает с положением кулачка розжига

Отключить и вновь включить горелку. Если регулировка была выполнена неправильно, повторить предыдущие пункты

настройки.

Горелки пpогpессивные

После выполнения всех операций до пункта 8, описанных в параграфе "Процедура регулировки" на странице 22, продолжать

действовать следующим образом

9 Установить термостат ТАВ на минимальную мощность с тем, чтобы сервопривод сработал на закрытие;

В сервоприводах BERGER STA6.. и STA12.. не предусмотрено ручное управление воздушной заслонкой. Регулировка

осуществляется при помощи соответствующего приспособления, которым оснащён сервопривод (SQN30), или при помощи

отвёртки

поворачиванием винта, расположенного внутри кулачка (во всех других сервоприводах)
