C.I.B. UNIGAS - M03999NF
32

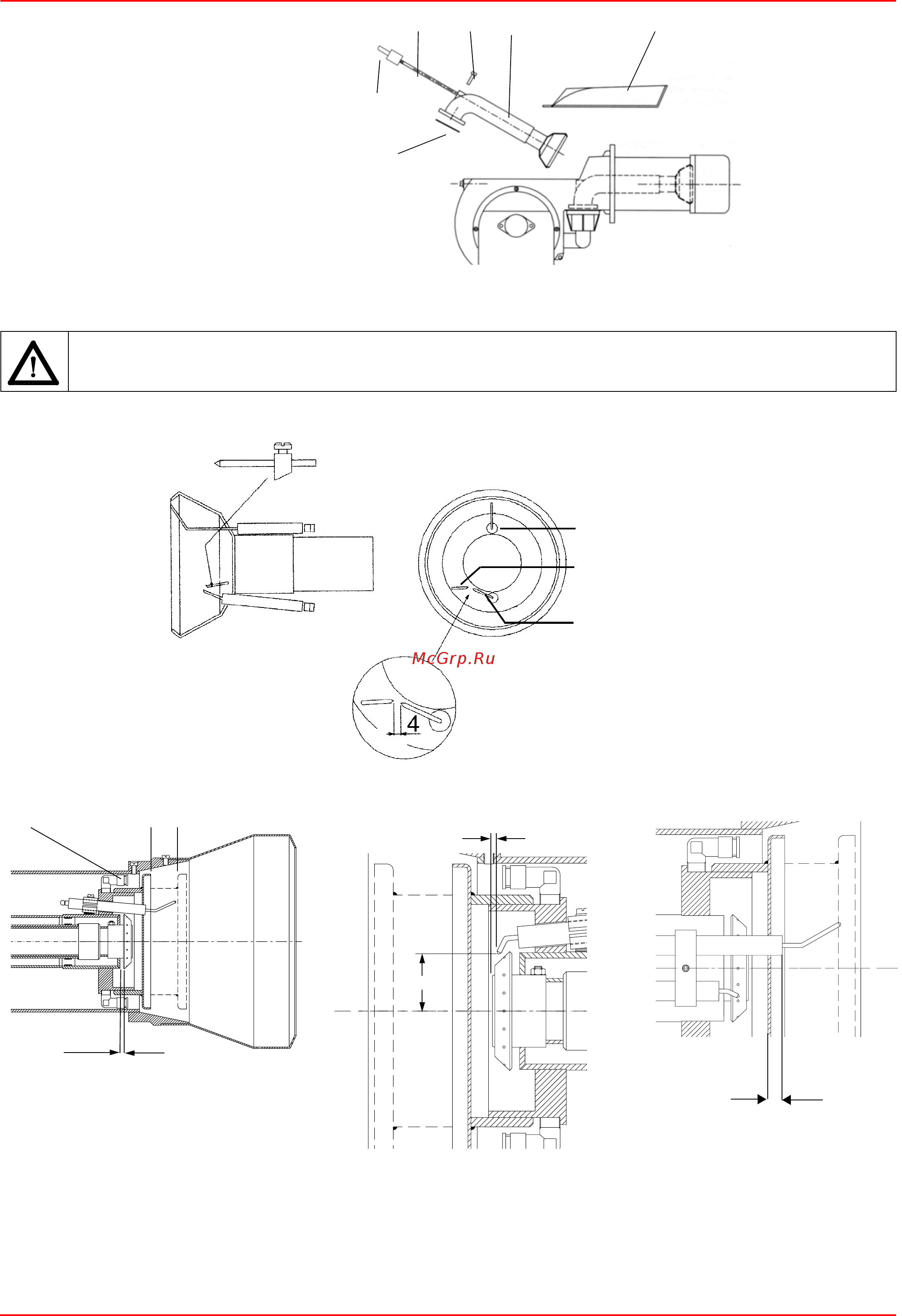

Регулиpовка положения электpодов
ПРИМЕЧАНИЕ: Проверка запального и контрольного электродов выполняется после демонтажа головки сгорания.
P60 - P65
P72
A6 mm
B0 mm
C наружные трубки на головке сгорания
D 3.5 mm
E0 - 2 mm
Тип P65 / P72 / P73A
z Снимите крышку C.
z Отвинтите винты V, которыми крепится газовый
коллектор G, и извлеките полностью узел, как
указано на рисунке.
Примечание: чтобы снова установить на место
головку сгорания, выполните в обратном порядке
вышеописанные операции, обращая особое
внимание на правильную установку кольца-
прокладки OR.
Рис. 29
ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запальных электродов с
металлическими частями
горелки (голова сгорания, сопло и т.д.). Проверять положение электродов каждый раз
после выполнения каких-либо работ на голове сгорания.
OR
VG C
VRT
AR
Контрольный электрод
Электрод массы
Запальный электрод
MAX.CMIN.
B
D
A
E
