Коммутация усилителя BUGERA
7
Внутреннее устройство BUGERA
ОПАСНО!
*
Высокое напряжение! Опасно для жиз-
ни!
Даже после отключения от сети, вну-
тренние цепи могут находится под на-
пряжением до 500 В DC. -Во избежание
поражения электрическим током, запре-
щается открывать корпус или заднюю
панель устройства. Внутри устройства
нет частей, которые пользователь может
отремонтировать самостоятельно. Ре-
монт устройства может осуществляться
только квалифицированными специали-
стами. Если устройство не эксплуатиру-
ется, необходимо отключить его от сети.
Через цепи усилителя проходит ток вы-
*
сокого напряжения, сопровождаемым
активным тепловыделением. Во избе-
жание возможных поломок или травм,
связанных с возгоранием или электриче-
ским замыканием, внутрь устройства не
должны попадать посторонние предметы
или жидкость.
Только для квалифицированно-
го сервисного персонала
Чтобы получить доступ к лампам и внутренним эле-
ментам управления необходимо открыть тыльную
крышку усилителя.
Здесь находятся цоколи для ламп предусилителя 20
ECC83A/B/C.
Здесь находятся цоколи для ламп усилителя 21
мощности EL34.
*
К гнезду 22 BIAS TEST можно подключить воль-
тметр для замера напряжения смещения (bias)
выходных ламп. Обратите внимание на то, чтобы
вольтметр находился в режиме измерения посто-
янного напряжения (DC).
При помощи регулятора 23 BIAS ADJUST произво-
дится регулировка напряжения смещения.
Регулировка напряжения смещения долж-
$
на также производится после замены ламп
оконечного каскада. Для замены всегда
должны использоваться 4 отобранные лам-
пы. Превосходным выбором могут стать
лампы серии BUGERA.
ВНИМАНИЕ! МЫ НАСТОЯТЕЛЬНО РЕКО-
!
МЕНДУЕМ ДОВЕРЯТЬ НАСТРОЙКУ НАПРЯ-
ЖЕНИЯ СМЕЩЕНИЯ ТОЛЬКО КВАЛИФИ-
ЦИРОВАННОМУ СПЕЦИАЛИСТУ!
Коммутация усилителя
BUGERA
ОСТОРОЖНО!
!
Опасность ожога! Во время работы уси-
лителя лампы становятся очень горячи-
ми, вследствие чего части задней панели
могут также нагреться до высокой темпе-
ратуры. Во избежание ожогов осущест-
вляйте коммутацию пока устройство еще
не нагрелось.
ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ
!
ПОВРЕЖДЕНИЙ НИ В КОЕМ СЛУЧАЕ НЕ
ИСПОЛЬЗУЙТЕ ЛАМПОВЫЙ УСИЛИТЕЛЬ
BUGERA БЕЗ ПОДКЛЮЧЕННОЙ
АКУСТИЧЕСКОЙ СИСТЕМЫ!

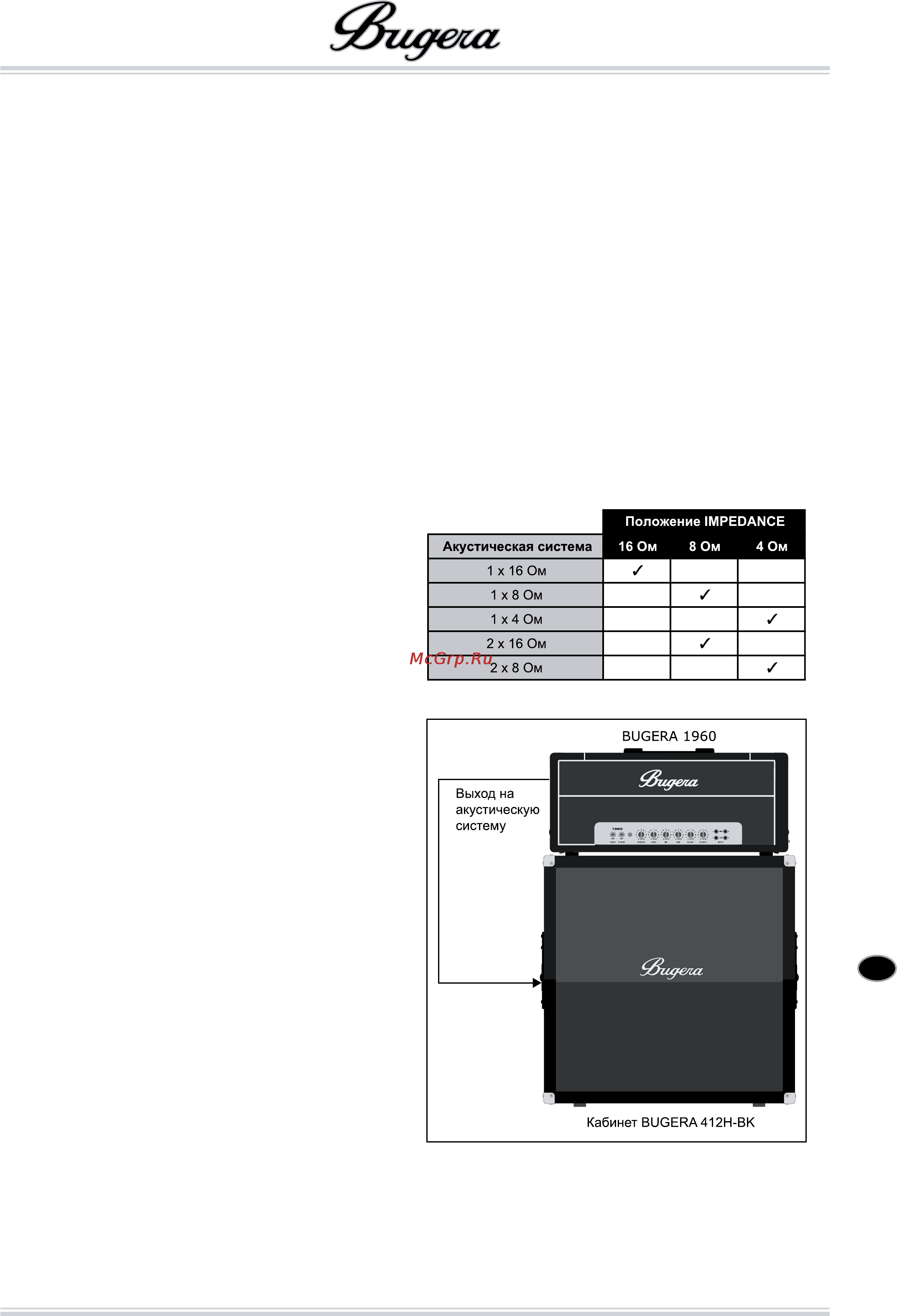

BUGERA имеет 2 параллельных выхода LOUDSPEAKER,
к которым можно подключить один или два кабине-
та.
Если подключен только один кабинет, положение пе-
реключателя IMPEDANCE должно соответствовать его
импедансу.
Для подключения двух кабинетов, оба бокса должны
иметь одинаковый импеданс. Обратите внимание на
правильную установку переключателя IMPEDANCE.
В данном случае установите переключатель на зна-
чение, равное половине импеданса одного кабинета.
Например, при подключении двух кабинетов с импе-
дансом 16 Ом, переключатель должен находиться в
положении 8 Ом, а при подключении двух кабинетов
по 8 Ом – на минимальном значении 4 Ома.
При использовании двух кабинетов с различными
значениями импеданса, наибольшую отдачу имеет
кабинет с наименьшим значением. Переключатель
IMPEDANCE должен в этом случае стоять на значении,
равном половине наименьшего импеданса. Например:
16 Ом + 8 Ом -> 4 Ом.
Импедансы
Подключение кабинета
