CIB Unigas TP90A [20/48] Схема электрических подключений

C.I.B. UNIGAS - M039177NC

Схема электрических подключений

ПРИМЕЧАНИЕ: если поставка предусматривает поставку горелку с отдельным электрощитом, необходимо прочитать

приложение

Для выполнения подключений действуйте следующим образом:

1). Снимите крышку электрощита горелки, открутив стопрные винты;

2). Выполните электрические подсоединения к клеммной коробке питания, в соответствии со схемами, данными ниже;

3). Проверьте направление вращения двигателя вентилятора (см. следующий параграф);

4). Установите на место крышку э

лектрощита.

.Подк

лючить трехфазное питание на клеммы L1, L2, L3 и PE (заземление), значит провода фазы и нейтрали (Рис. 11) должны

ответвляться к вспомогательному оборудованию на печатной плате (клеммы N - нейтраль и L - фаза).

Обозначения - Рис. 12

IG: Главный выключатель

KM1: Контактор двигателя вентилятора

MV: Двигатель вентилятора

TV: Термореле двигателя вентилятора

СОБЛЮДАЙТЕ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЕСЬ В ПОДСОЕДИНЕНИИ ЗАЗЕМЛЕНИЯ К

СИСТЕМЕ, ПР

И ПОДСОЕДИНЕНИИ БУДЬТЕ ВНИМАТЕЛЬНЫ И НЕ ПОМЕНЯЙТЕ МЕСТАМИ ФАЗУ И

НЕЙТРАЛЬ, ПОДГОТОВЬТЕ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ, ПОДХОДЯЩИЙ

ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.

ВНИМАНИЕ: прежде, чем выполнять электрические подключения, убедитесь в том, что выключатель

системы установлен в положение “ВЫКЛ” , а главный выключатель горелки тоже находится в положении

0 (OFF - ВЫКЛ). Прочитайте внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в части “Электрическо

е питание”.

ВНИМАНИЕ: на горелке установлена перемычка между клеммами 6 и 7. В случае подсоединения

термостата большого/малого пламени уберите данную перемычку перед подсоединением термостата.

ВАЖНО: Присоединяя электрические провода в клеммной коробке МА, убедитесь, что провод заземления

длиннее проводов фазы и нейтрали.

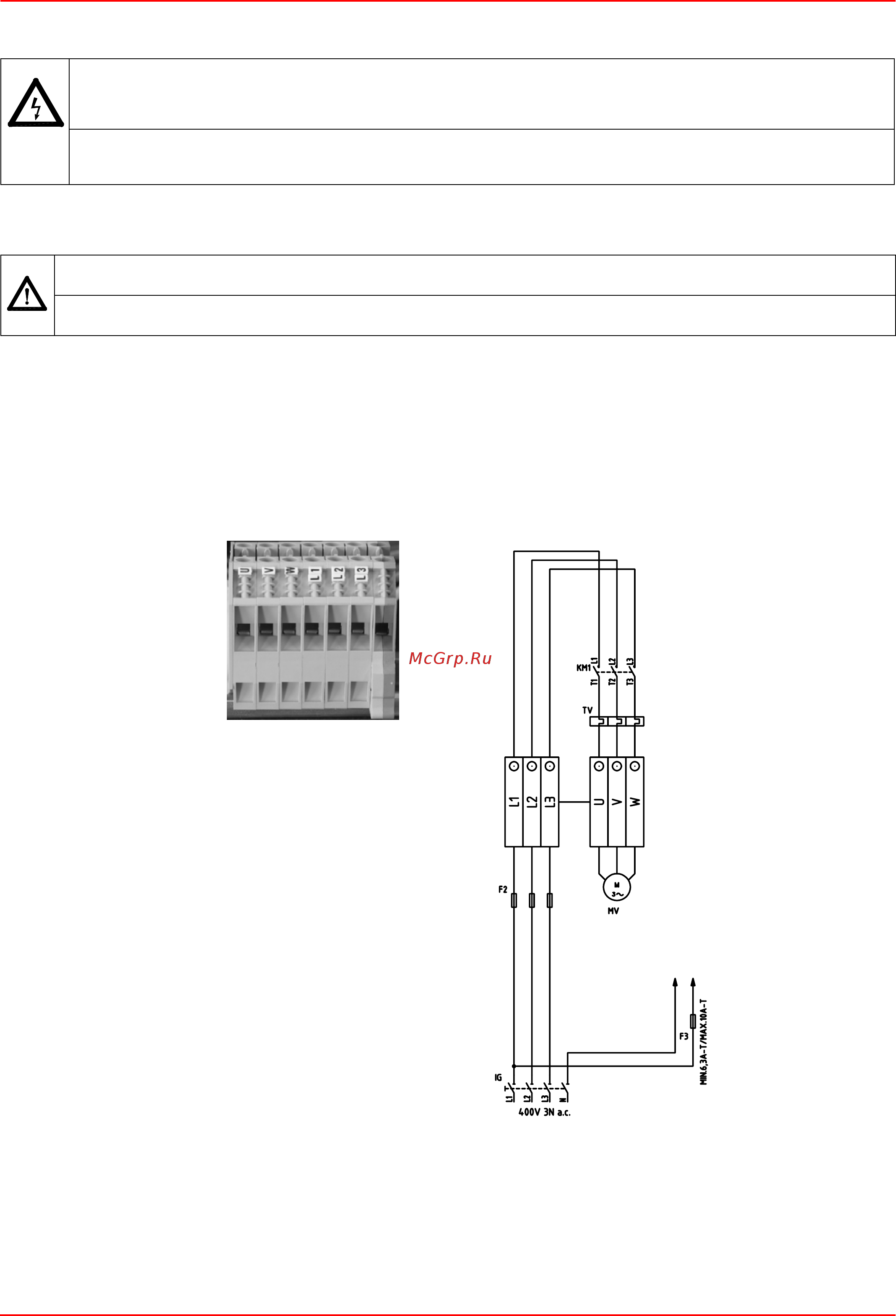

Рис. 11: Клеммник питания

Рис. 12: Подключение электродвигателя

ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ

Auxiliary relais power supply
