Сборка газовой рампы
Чтобы собрать газовую рампу, необходимо действовать следующим образом

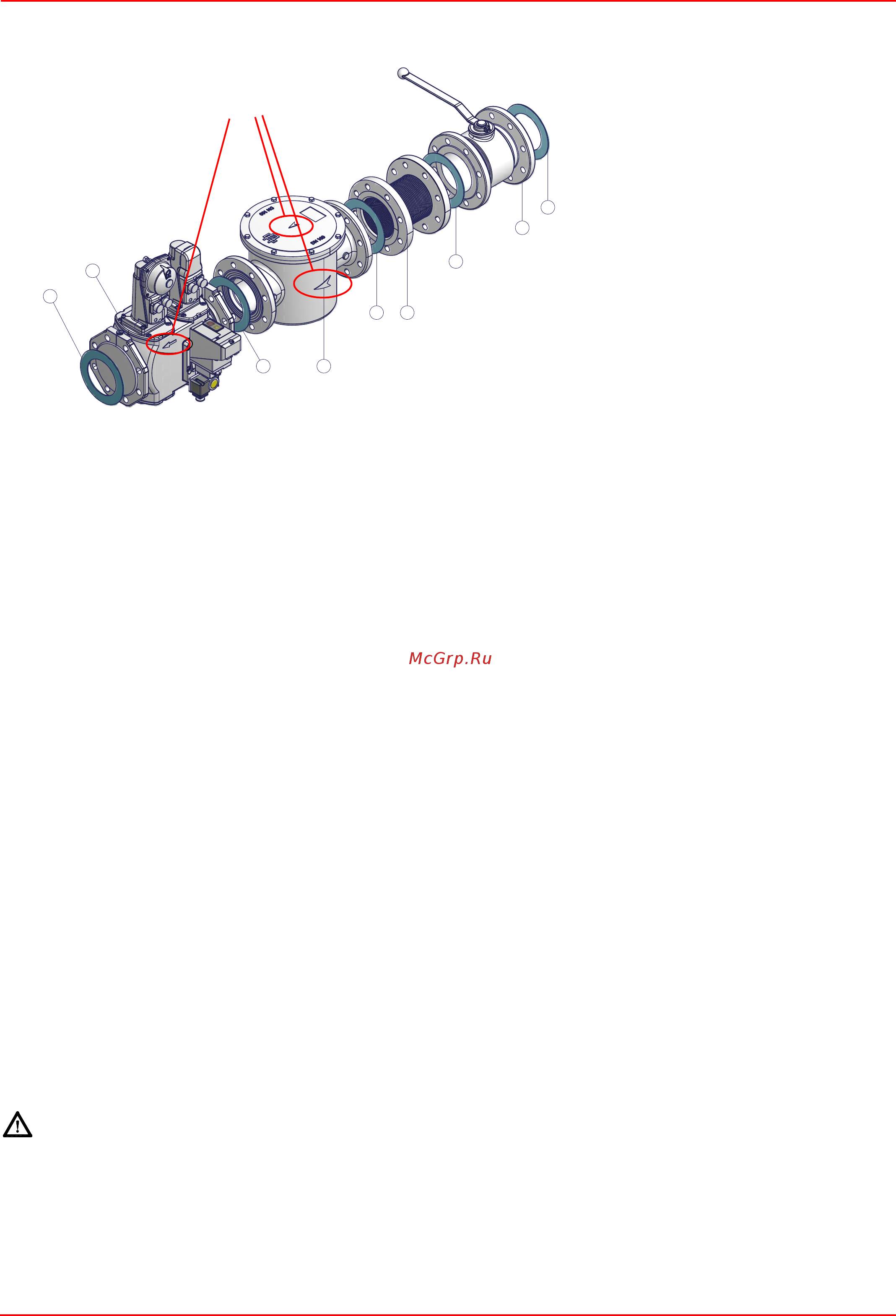

Рис. 1 - Пример газовой рампы
Для того, чтобы смонтировать газовую рампу, действовать следующим образом:
1- а) при резьбовых соединениях: использовать соответствующую оснастку, подходящую для применяемого типа газа,
1 - б) при фланцевых соединениях: между соседними компонентами устанавливать прокладку (1A..1E - Рис. 1), совместимую
с используемым газом,
2) закрепить все компоненты винтами
, следуя данным схемам и соблюдая нужное направление при монтаже каждого
элемента.
ПРИМЕЧАНИЕ: Антивибрационная муфта, ручной отсечной газовый кран и прокладки - не входят в стандартную поставку.
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме на Рис. 1, необходимо провести тестирование на герметичность
газового контура, согласно требований действующих нормативов.
Ниже приводятся процедуры монтажа клапанных групп, используемых на разных рампах.
- рампы фланцевые с Siemens VGD40..
Газовые клапаныSiemens VGD20.. и VGD40.. - Вариант с SKP2.. (встроенным стабилизатором
давления)
Монтаж
Для монтажа двойного газового клапана VGD..., требуются 2 фланца (для мод. VGD20..фланцы имеют резьбу);
во избежание попадания посторонних тел в клапан, в первую очередь установить фланцы;
на трубопроводе, почистить установленные компоненты и затем смонтировать клапан;
направление потока газа должно следовать указанию стрелки, изображенной на корпусе клапана;
убедиться в том, что болты на фланцах тщательно затянуты;
проверить на герметичность подсоединения всех компонентов;
убедиться, что О-образные прокладки правильно расположены между фланцами и клапаном (только для VGD20...)
убедиться, что прокладки правильно расположены между фланцами (только для VGD40...)
Подсоединить трубку для отбора давления газа (на рисунке ТР) к соответствующим соединительным деталям,
расположенным на газопроводе, после газовых клапанов: давление газа должно отбираться на расстоянии равном
примерно 5 номинальным диаметрам трубопровода.
Подсоедините трубку для отбора давления газа (TP на рисунке -
трубка поставляется раздельно с наружным диаметром 8 мм
) к
специальным соединениям газопровода после газовых клапанов.
Оставьте открытым отверстие для выбросов в атмосферу (SA на рисунке). Если установленная пружина не соответствует
требованиям регулировки, обратитесь в наши сервисные центры, чтобы вам отправили подходящую пружину.
ВНИМАНИЕ: диафрагма D исполнительного механизма SKP2 должна находиться в вертикальном положении (Рис. 4).
1A
5
1B
4
1C
21D
1E
3
Обозначение
1A..1E Прокладка
2 Фильтр газовый
3 Группа газового клапана
4 Антивибрационная муфта
5 Ручной кран для отсечения газа
стрелки “направление” длямонтажа
