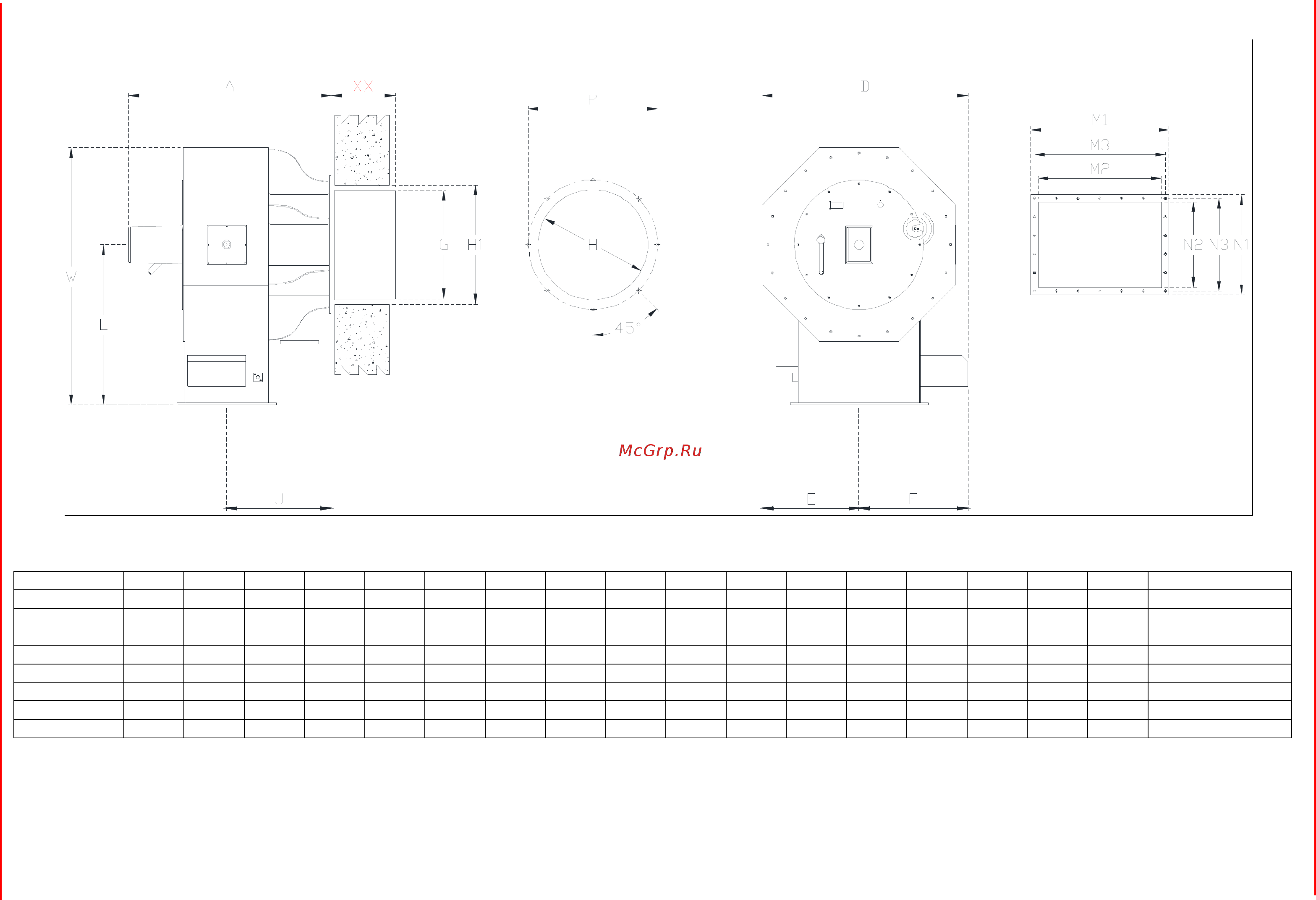

CIB Unigas URB15-G [8/28] Габаpитные pазмеpы в мм

Габаpитные pазмеpы в мм.

хх Размер меняется в зависимости от толщины огнеупора

Модель A D E F G H H1 P J L M1M2M3N1N2 N3 W Ø БОЛТЫ -SP.

URB15-G 760 1100 450 650 540 570 560 662 460 850 780 680 730 490 390 440 1304 M14 x 50 MM

URB20-G 840 1130 470 660 600 630 630 722 505 900 800 700 750 550 450 500 1384 M16 x 50 MM

URB25-G 920 1200 500 700 650 680 680 772 633 950 890 790 840 650 550 600 1484 M16 x 50 MM

URB30-G 1050 1230 520 710 720 750 750 842 675 1010 920 820 850 650 550 600 1631 M16 x 50 MM

URB35-G 1120 1220 500 720 800 830 830 912 700 1050 900 840 870 700 600 650 1696 M16 x 50 MM

URB40-G 1140 1255 525 730 860 890 890 982 710 1171 950 850 900 720 620 670 1842 M16 x 50 MM

URB45-G 1200 1320 560 760 920 950 950 1042 760 1250 1000 900 950 720 620 670 2000 M16 x 50 MM

ПРАВАЯ СТОРОНА

ПОДСОЕДИНЕНИЕ К

КОТЛУ

N. 8 PRIGIONIERI

ВИД СЗАДИ ПОДСОЕДИНЕНИЕ

ВОЗДУХА
