ФУНКЦИОНИРОВАНИЕ

 Убедиться, что электронный блок не заблокирован (горит индикатор Е), при необходимости, запустить вновь горелку,

нажав на кнопку N, которая разблокирует электронный блок контроля пламени..

 Проверить, что ряд термостатов или реле давления дает разрешение на работу горелки.

 Цикл запуска горелки начинается с фазы предварительной продувки, запускается двигатель вентилятора, подключается

запальный трансформатор и запальная горелка.

 По окончании предварительной продувки, топливный электроклапан открывается, горелка розжигается и через несколько

секунд отключаются запальный трансформатор и запальная горелка.

 Одновременно начинает открываться воздушная заслонка; через несколько секунд сервопривод выводится в режим

большого пламени (загораются индикаторы А и В) или в режим малого пламени (горит индикатор В, а индикатор А

затухает), в зависимости от потребностей системы.

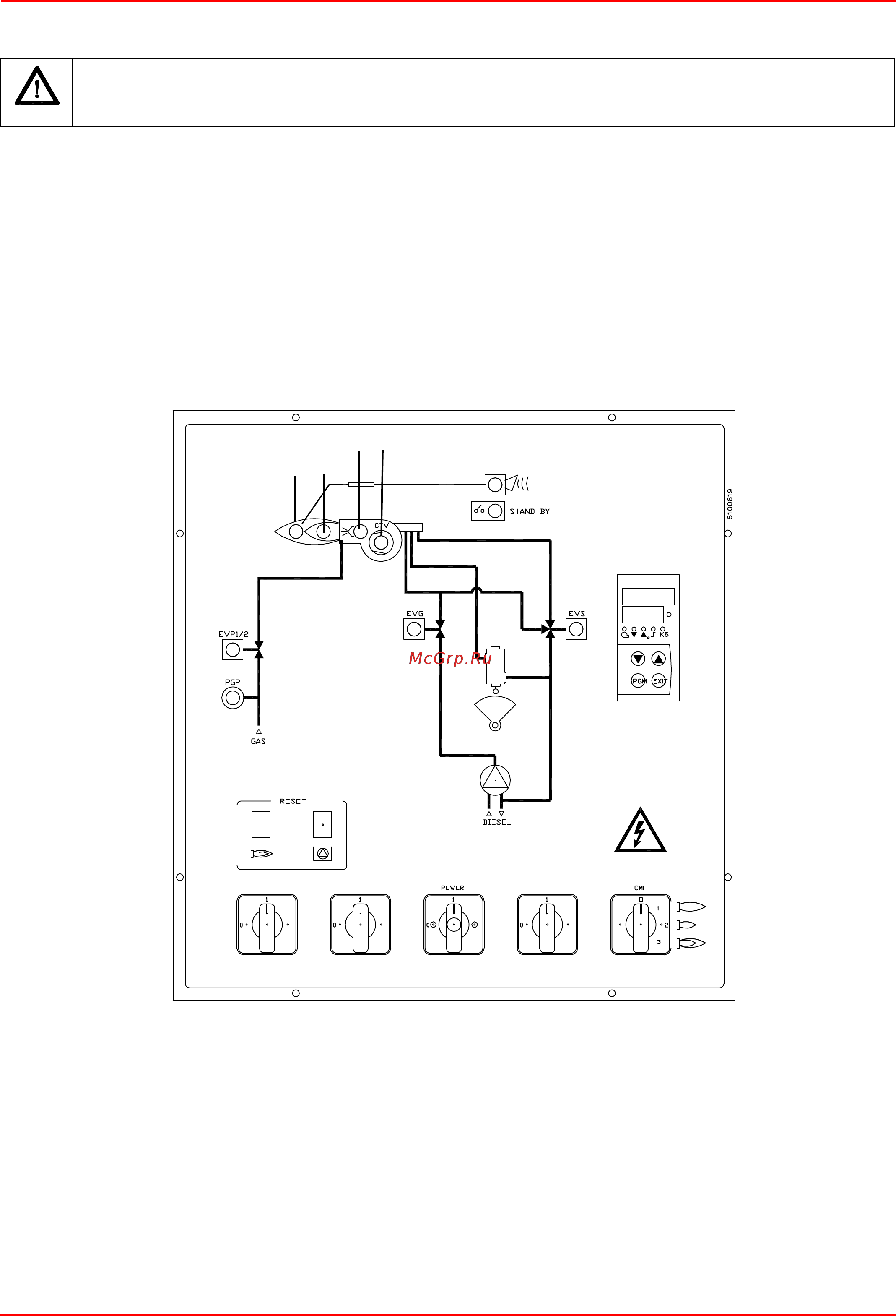

Лицевая панель электрощита горелки

Рис. 22

Обозначения

A Главный выключатель ON-OFF

B Сигнальная лампочка блокировки горелки

C Кнопка сброса блокировки электронного блока управления горелкой

E СMF - Управление “автоматический - ручной” мощностью горелки (только на модулирующих горелках)

EVG) Электроклапан топливный

EVS) Сигнальная лампочка срабатывания дизельного клапана EVG

G Сигнальная лампочка работы на большом пламени

H Лампочка работы на малом пламени

I Сигнальная лампочка работы запального трансформатора

N) Сигнальная лампочка срабатывания термореле

O) Сигнальная лампочка режима выжидания

P Модулятор Siemens RWF40.00 (только на модулирующих горелках)

ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны открыты и

проверить. Кроме того, убедиться в том, что главный выключатель подачи питание отключен.
