10

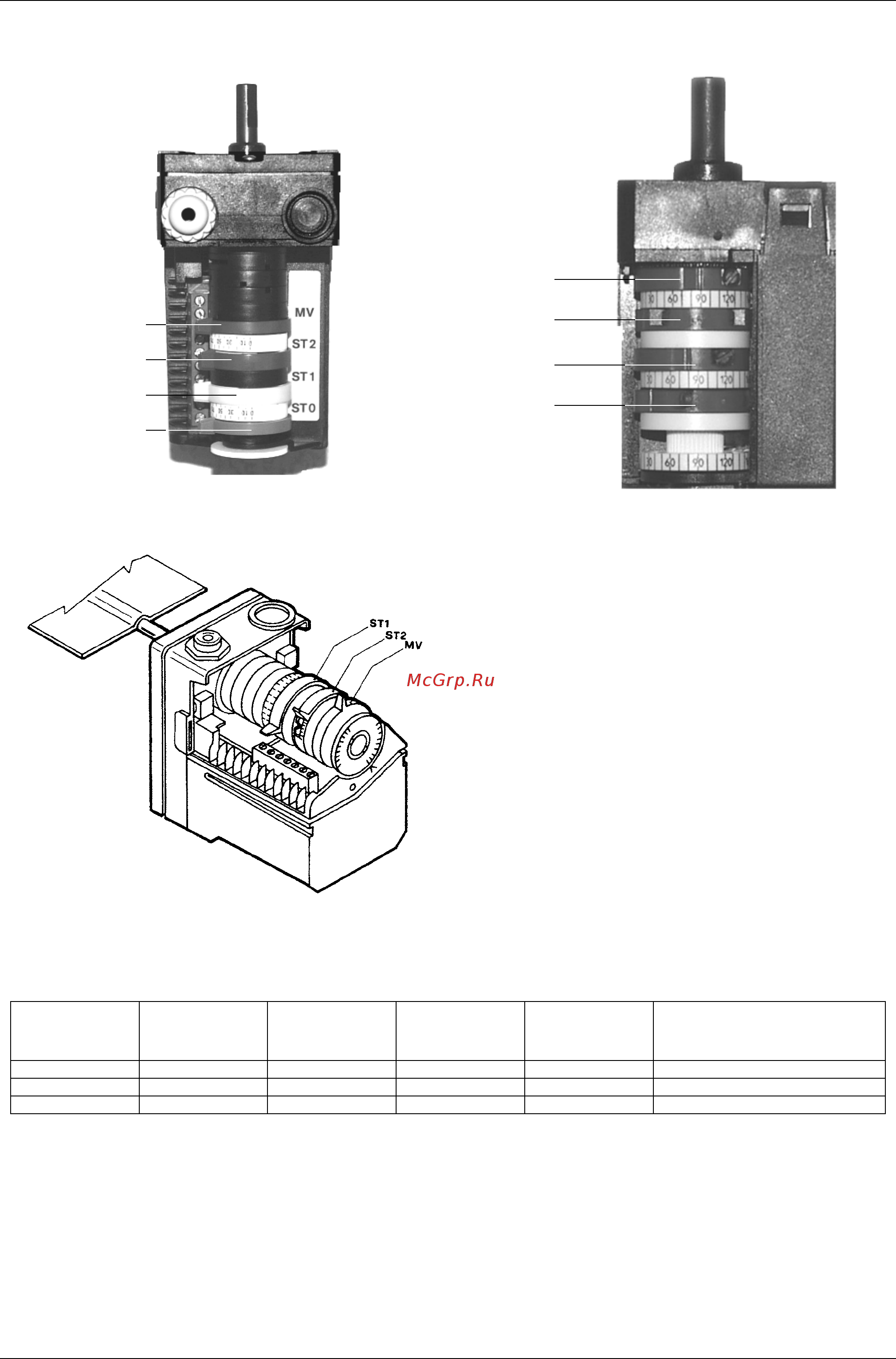

РЕГУЛИРОВАНИЕ КУЛАЧКОВ МИКРОВЫКЛЮЧАТЕЛЕЙ
Процедура настройки идентична для сервоприводов Berger и Landis; для определения функций кулачков - обращаться
к следующей таблице соответствия.
На сервоприводах BERGER STA6B3.41 и STA4.5, не предусмотрено ручное управление воздушной заслонкой.
Регулирование кулачков осуществляется с помощью специального инструмента, поставляемого вместе с
сервоприводом (SQN30), или с помощью отвертки, которой необходимо воздействовать на винт, расположенный
внутри кулачка (все остальные сервоприводы
).
Рис. 13 - Berger STA6 B 3.41
Рис. 14 - Berger STA4.5Bo.37/6
Рис. 15 - STA6B2.41
LANDIS
SQN30.151
BERGER
STA6B3.41
BERGER
STA4.5B0.37
LANDIS
SQN70.224A20
BERGER
STA6B2.41
IST2IКРАСНЫЙ ST2 Большое пламя
II ST0 II СИНИЙ ST1 Малое пламя
V MV III ЧЕРНЫЙ MV Открытие EVG2 (II-ая ступень)
MV
ST2
ST1
ST0
I
II
III
IV
