CIB Unigas Miniflam G6 G-.TN.L.RU.Y [15/23] Кулачки сервопривода

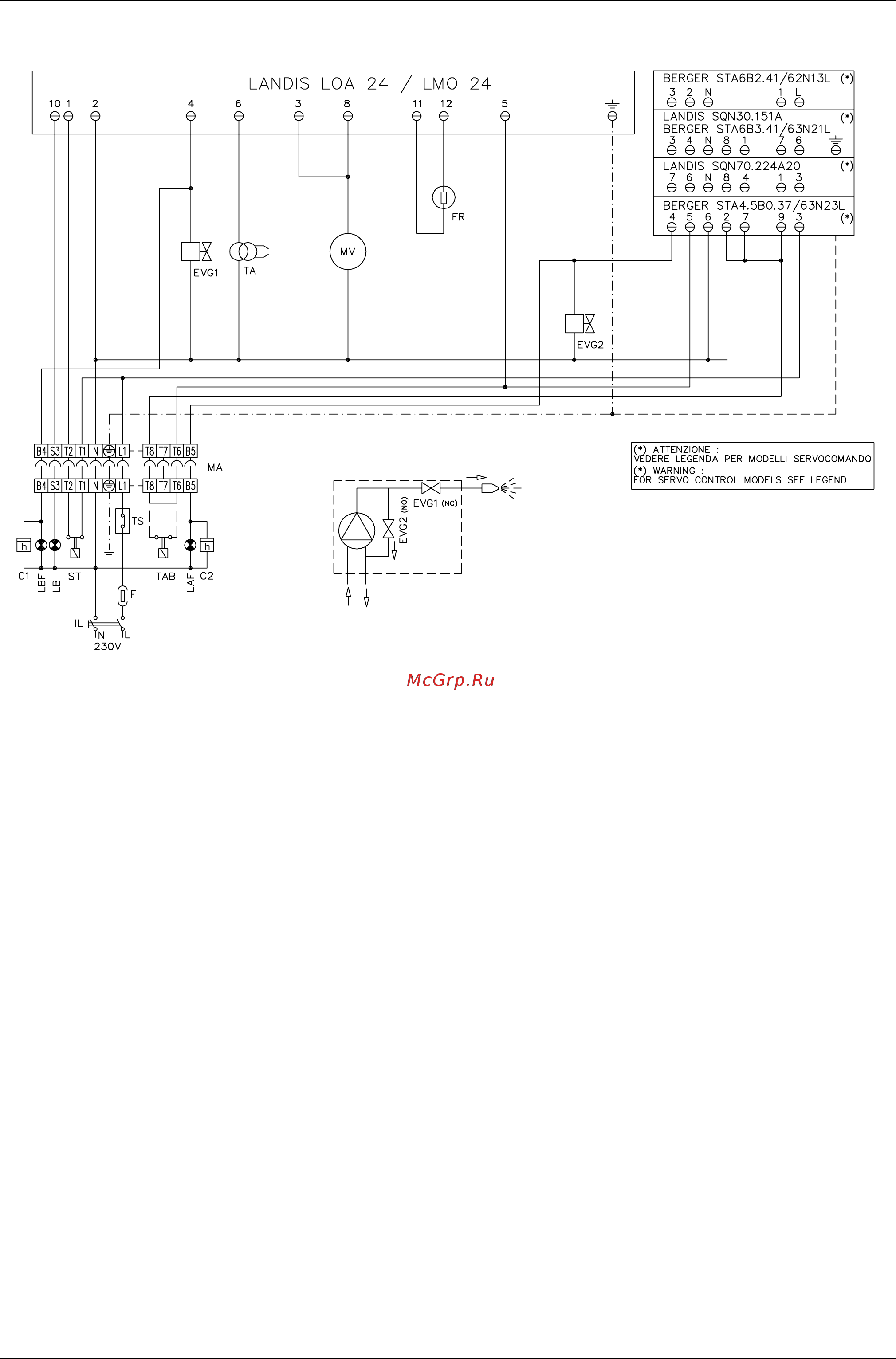

Электрическая схема 01-428 Рев. 2

ОБОЗНАЧЕНИЯ

C1 Счетчик часов работы 1-ой ступени

C2 Счетчик часов работы 2-ой ступени

EVG1 Дизельный электроклапан I-ой ступени

EVG2 Дизельный электроклапан II-ой ступени

F Плавкий предохранитель

FR Фоторезистор

IL Линейный выключатель

L Фаза

LAF Сигнальная лампочка работы горелки в режиме большого пламени (только двухступенчатые и прогрессивные горелки)

LB Сигнальная лампочка блокировки горелки

LBF Сигнальная лампочка работы горелки в режиме малого пламени

LOA24/LMO24 Электронный

блок LANDIS контроля пламени

MA Клеммная коробка питания горелки

MV Двигатель вентилятора

N Нейтраль

SQN30.151 Сервопривод LANDIS воздушной заслонки

SQN70.224A20 Сервопривод LANDIS воздушной заслонки

ST Серия термостатов или реле давления

STA4.5B0.37/63N23L Сервопривод BERGER воздушной заслонки

STA6B3.41/63N21LСервопривод BERGER воздушной заслонки (альтернатива)

STA6B2.41/62N13L Сервопривод BERGER воздушной заслонки (альтернатива)

TA Запальный трансформатор

TAB Термостат/реле давления большого/малого пламени (где не предусмотрено, выполнить перемычку между клеммами

T6 и T8

на клеммнике МА)

TS Предохранительный термостат/реле давления котла

КУЛАЧКИ СЕРВОПРИВОДА

ВНИМАНИЕ:

1 - Электрическое питание 230 V 50 Гц 2 N перем. тока

2 - Не инвертировать фазу с нейтралью.

3 - Обеспечить горелке хорошее заземление.

(*) ВНИМАНИЕ:для определения

моделей сервоприводов см.

обозначения электрических схем
